Mit der Betätigung dieser Schaltfläche können verschiedene
Messparameter ausgewählt werden, deren Zeitverlauf in den
Graphen A und B dargestellt werden soll.

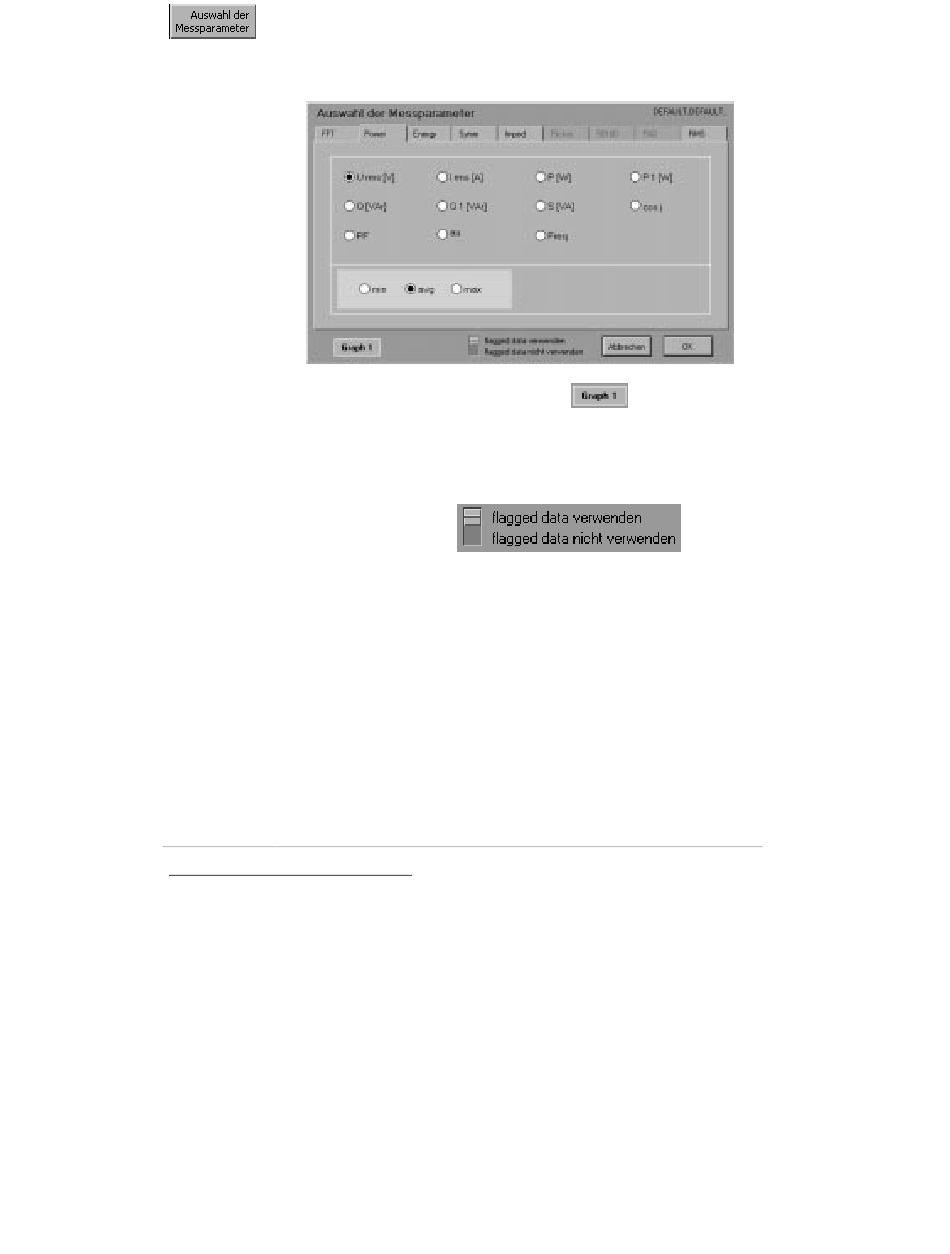

Es öffnet sich folgendes Auswahlfenster:
Im unteren Bereich dieses Fensters (
) wird der Graph
benannt, für den der Messparameter gerade ausgewählt wird
(Graph A oder B, siehe Abbildung 11.10). Durch Betätigen
dieses Feldes springt man jeweils zur Auswahl für den 2.
Graph.
43
"Flagging"
concept
:
Beim Auftreten eines Ereignisses nach EN50160 (Dip, swell,
interruption) werden die aktuell berechneten Werte für
Frequenz,
Spannungseffektivwert,
Flicker,
Unsymmetrie,
Spannungs-harmonische
und
–interharmonische
und
Telegramme als "flagged" markiert.. Wenn innerhalb eines
Speicherintervalls ein Wert ge-"flagged" ist, wird der über das
Speicherintervall berechnete Wert, der diesen ge-"flagged"-en
Wert enthält, ebenso als "flagged" markiert.
Sie können im Nachhinein entscheiden, ob diese Werte bei der
Anzeige im Zeitdiagramm inkludiert werden oder nicht.
Zum Beispiel:
Ein Zeitdiagramm einer Messung, die "flagged" (markierte
43
see [2]: IEC 61000-4-30 "Flagging concept"
