Mit dieser Schaltfläche ist es möglich die Effektivwerte aller Har-
monischen der angeschlossenen Ströme (I
darzustellen.
Ströme sind durch dünne Linien als Zeiger dargestellt, wobei für
die Farbdarstellung der Ströme gilt:
Hinweis
Ist nur die Stromanzeige, d.h. die Schaltfläche
die Zeigerdarstellung mit numerischen Werten skaliert (siehe
Abbildung 10.14).

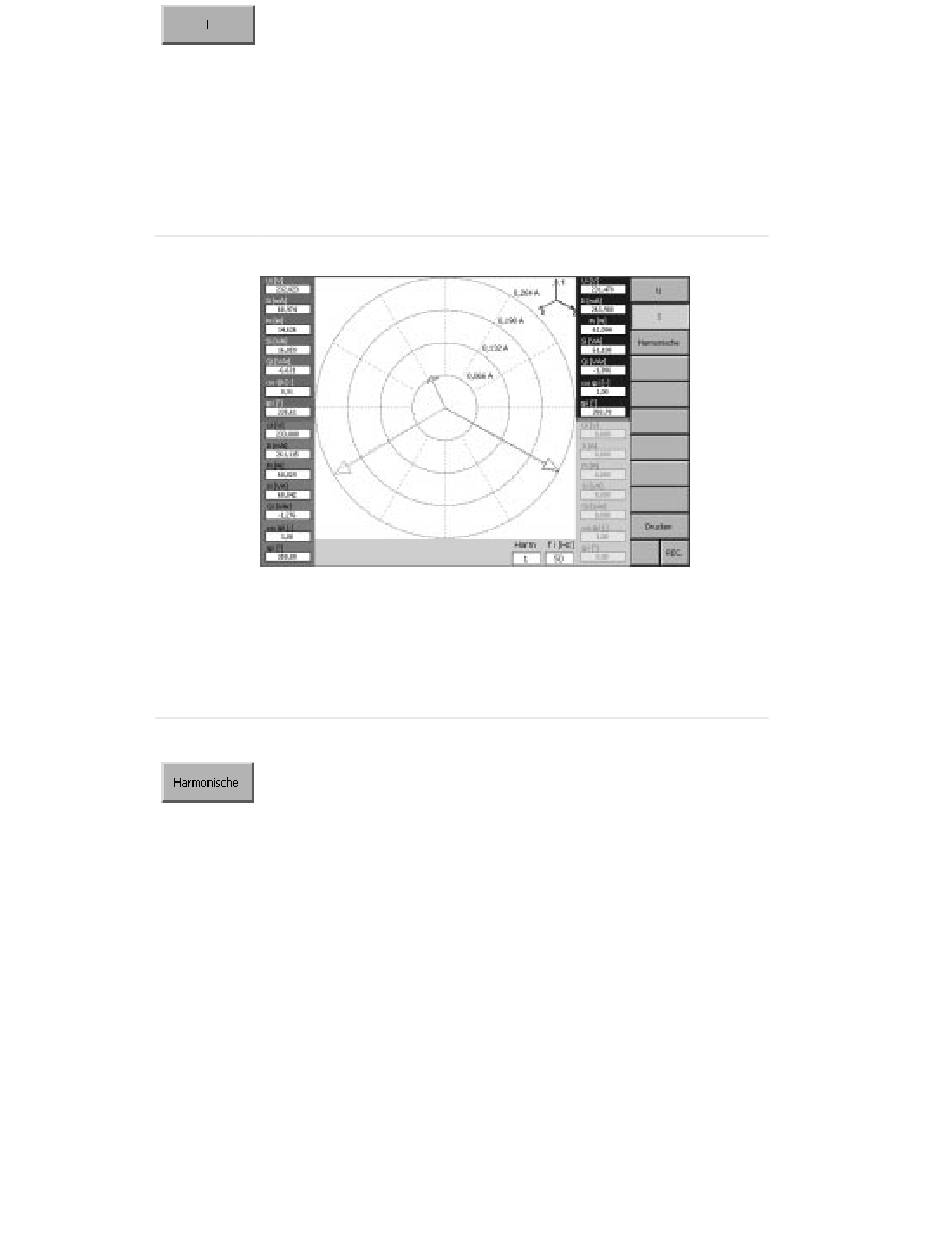

Abbildung 10.14: Numerische Stromanzeige im Zeigerdiagramm
Die in Abbildung 10.14 mit einem Schleier (grau) hinterlegten numerischen
Anzeigebereiche (hier gelber Balken) deuten darauf hin, dass diese Anschlüsse
(hier N) laut eingestelltem Anschlussbild nicht gemessen werden
Mit dieser Schaltfläche hat man die Möglichkeit, die Ordnungs-
zahl der Harmonischen bzw. Interharmonischen, welche graphisch
und numerisch dargestellt werden sollen, auszuwählen. Beim
Betätigen der Schaltfläche
Eingabefenster:
I
= rot
I
= grün
1
3
I
= blau
I
= gelb
2
N
[ Harmonische ]
118
, I
, I
, I
) als Zeiger
1
2
3
N
[ I
], aktiviert, ist
öffnet sich folgendes
