Über die Schaltfläche
Zeitpunkt gespeicherten Transienten-Aufzeichnungen gelöscht.
Drückt man die Schaltfläche
auf eine Darstellung des Zeitverlaufs aller angeschlossenen Ströme
und Spannungen in einem Zeitfenster von 200 ms um den Ein-
tritt des letzten detektierten Ereignisses.
Beschreibung der Anzeigebereiche:
[ Ereignisse löschen ]
[ Oszilloskop ]

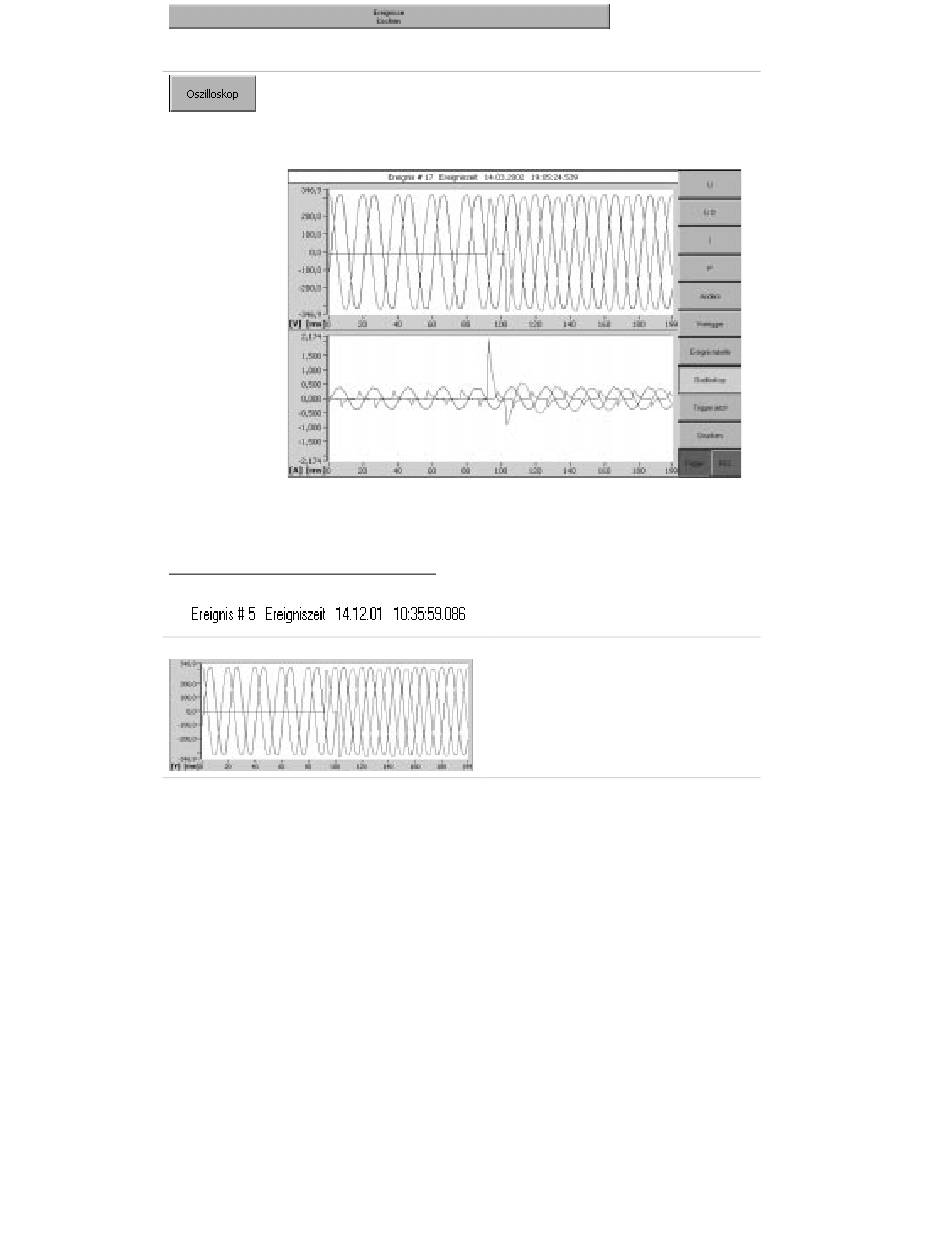

Abbildung 10.41: Anzeige bei aktivierter
Schaltfläche
[Oszilloskop]
Ereignis-Nummer und -Zeit des
angezeigten Ereignisses
Zeitverlauf der gemessenen Span-
nungen im Zeitfenster von 200 ms
um das angezeigte Ereignis: (farb-
liche Kennzeichnung der Phasen:
1...rot; 2...blau;
3...grün; N...gelb)
