Der Spannungsreferenzpegel zeigt den Wert an, auf den sich die EN
50160 Analysen dieses Moduls beziehen (hier 230 V). Einstellung
des Referenzpegels siehe unter MOL
[ EN50160
].
Zeigt die Startzeit (Datum und Uhrzeit) der Messung an. Beim Drücken
auf die Schaltfläche
löscht), die Startzeitanzeige wechselt auf momentanes Datum und
Uhrzeit und eine neue Messung beginnt.
Nach Betätigung der Schaltfläche
Anzeige der Frequenzanalyse:
aktivierter Schaltfläche
Auf der senkrechten Achse ist der Prozentwert der Oberschwingungsspannung
bezogen auf die Referenzspannung im logarithmischen Maßstab aufgetragen.
Auf der waagrechten Achse sind die einzelnen Ordnungszahlen der Ober-
schwingungen aufgetragen. In das Diagramm sind folgende Werte bzw. Grenzen
eingetragen:
25
Modul-Optionen-Leiste
26
Aktions-Leiste
25
[ Init ]
werden alle Matrixelemente initialisiert (ge-

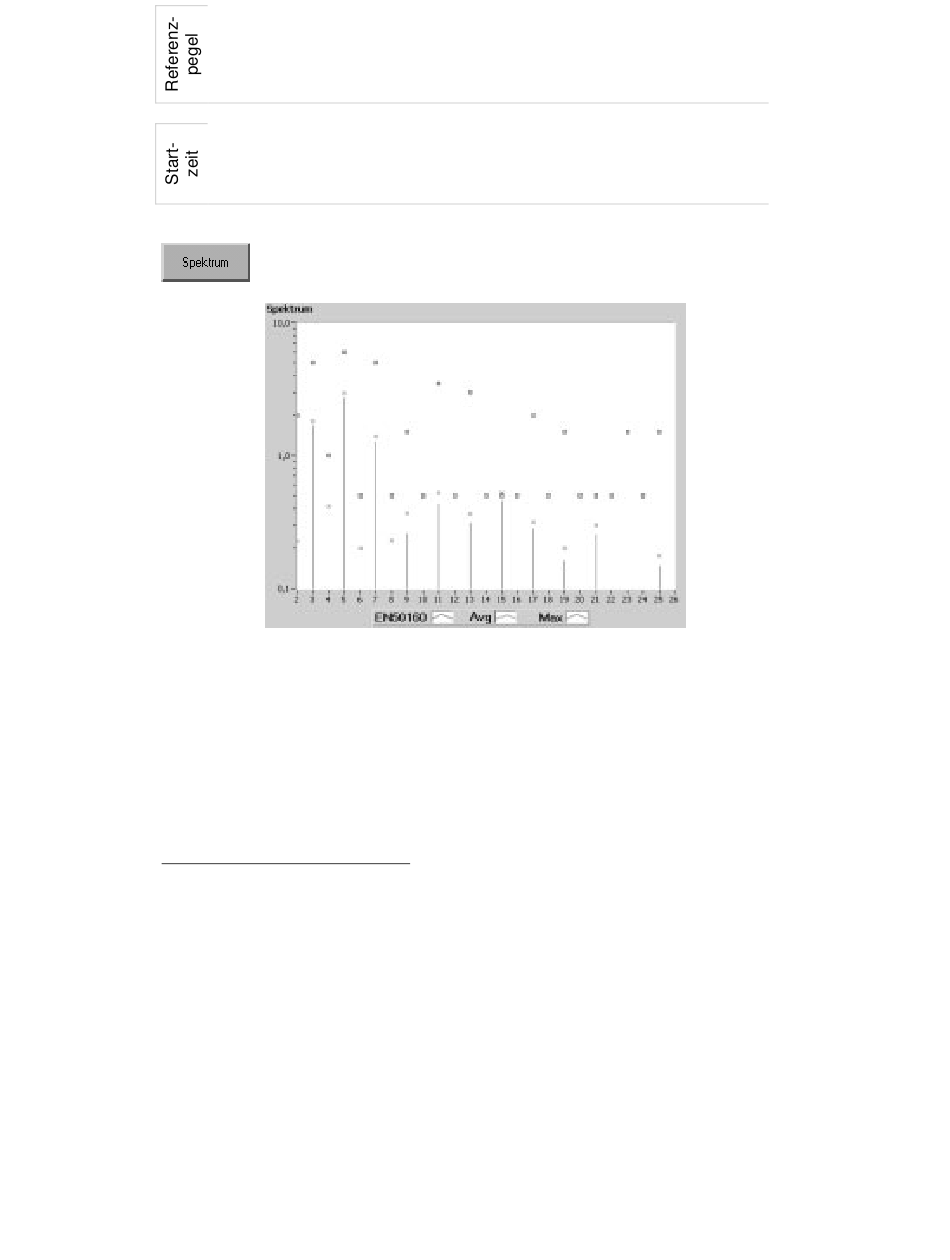

Abbildung 10.29: Anzeige bei
[ Spektrum ]
145
:
$/
26
[ System ]
[ Setup ]
[ Spektrum ]
erscheint eine
:
