10.7.2.2 Detail
Nach Betätigung der Schaltfläche
Anzeige, die einen schnellen Überblick über die verschiedenen
Grenzen der relevanten Parameter für die Bewertung nach der
Norm EN 50160, (deren Überschreitung bzw. Erfüllung) gibt.
Folgendes Bild erscheint:

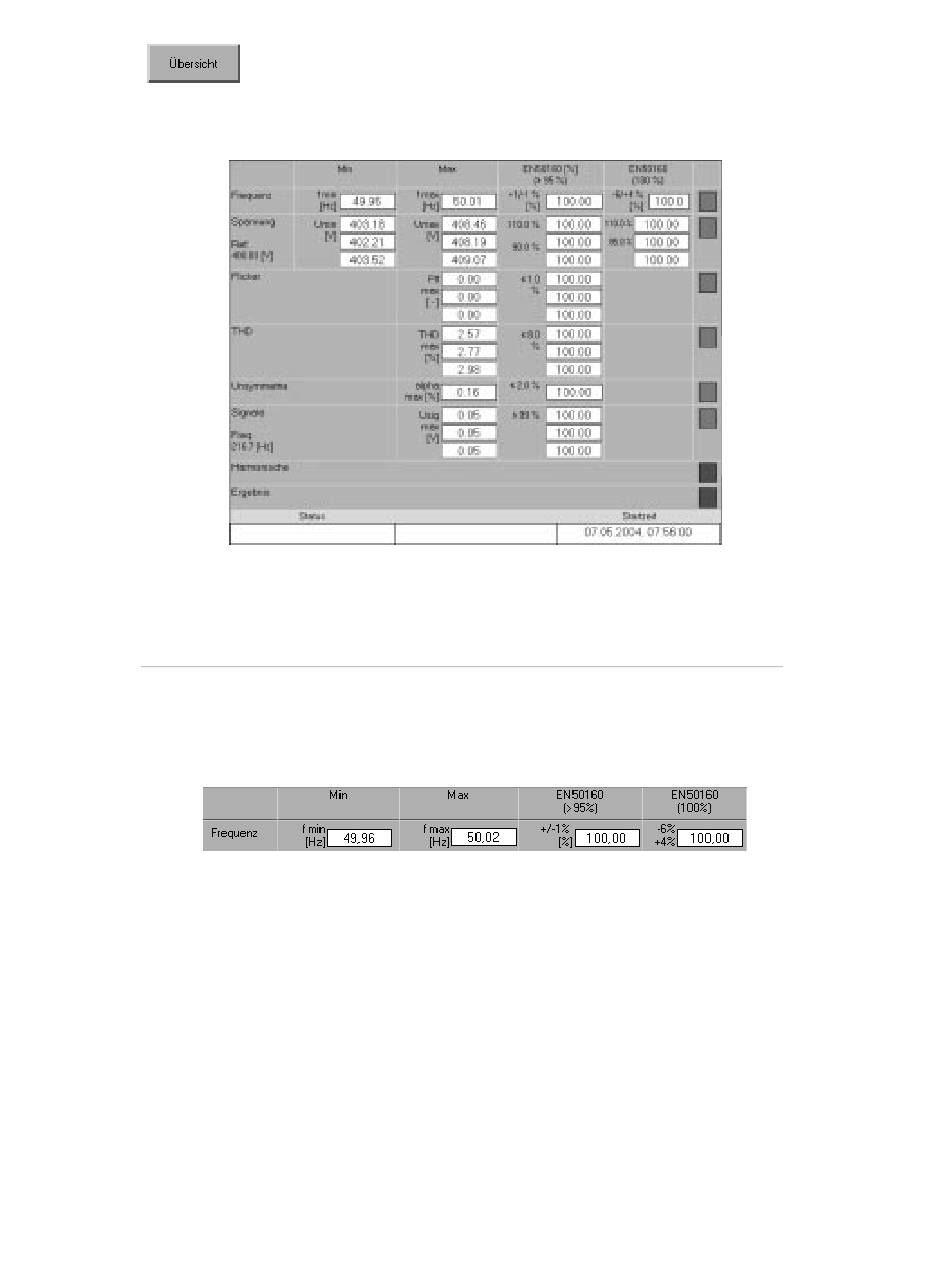

Abbildung 10.26: Anzeige bei aktivierter Schaltfläche
Hinweis
Die Schaltflächen
Schaltfläche
Schleier (grau) hinterlegt.
Die Darstellung der Parameter mit ihren Grenzen ist dabei matrixartig aufgebaut.
Die einzelnen relevanten Parameter für die EN 50160 Analyse werden untereinander
aufgeführt (Zeilen der Matrix). Die Min-, Max- und Grenzwerte-Werte sind neben-
einander aufgelistet (Spalten der Matrix).
Abbildung 10.27: Beispiel Matrixanzeige Frequenz
In Abbildung 10.27 ist als Beispiel der Parameter Frequenz angeführt.
[ 1 ] [ 2 ] [ 3 ]
der Aktions-Leiste sind bei aktivierter
[ Übersicht ]
nicht aktivierbar und deshalb mit einem
141
[ Übersicht ]
erscheint eine
[ Übersicht ]
