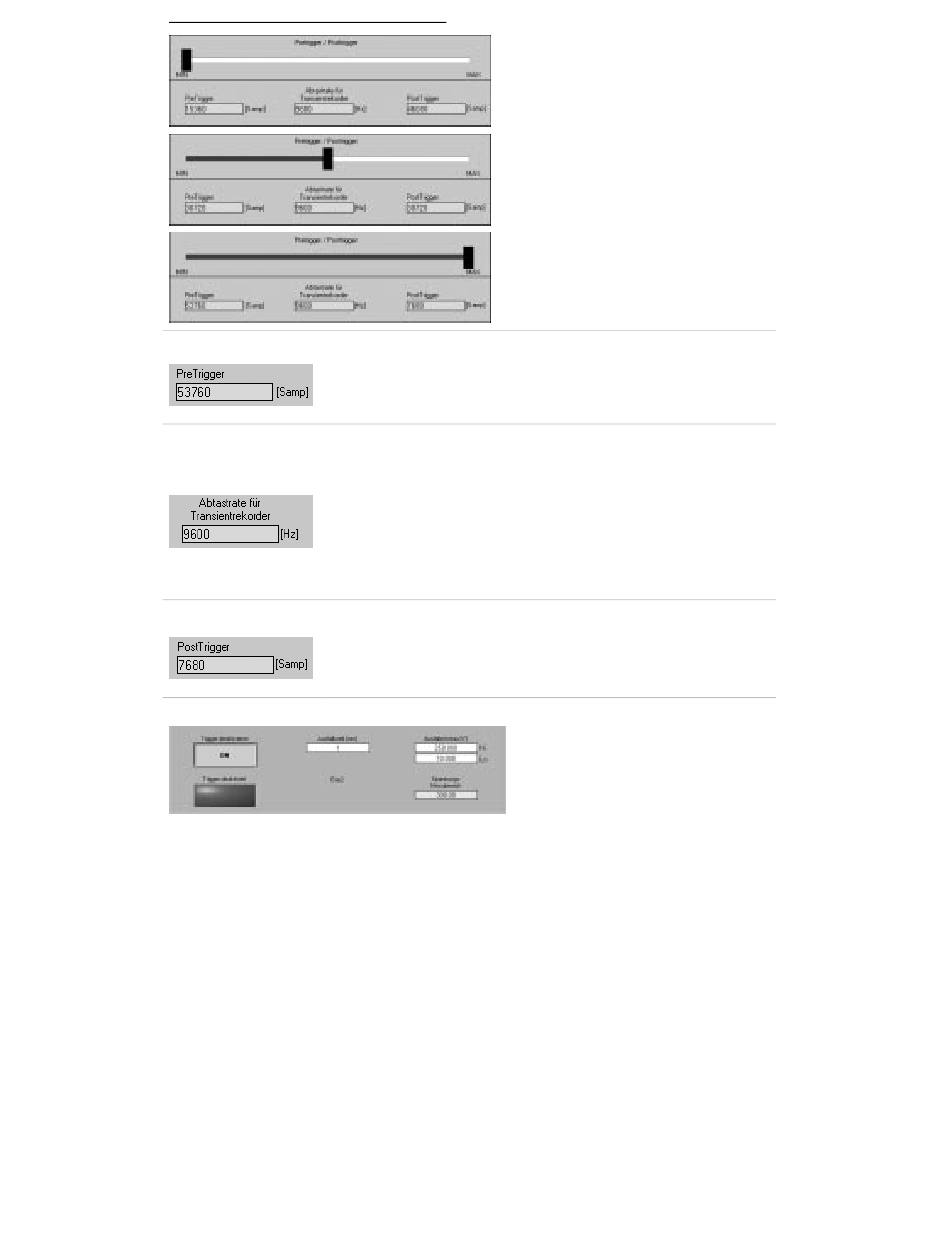

Einstellbare Speicherungsparameter:
Dieses Feld gibt die Anzahl der, vor dem Ereigniseintritt
aufgezeichneten Abtastungen (Samples) an. Dieser Wert
ändert sich automatisch mit der Bewegung des Schiebe-
reglers.
In diesem Feld wird die Abtastrate des Transientenre-
korders (Anzahl der pro Sekunde durchgeführten Signal-
abtastungen) eingestellt. Bei 1-phasiger Messung ist eine
maximale Abtastrate von 38400 Hz, bei 3-phasiger Messung
eine maximale Abtastrate von 19200 Hz, bei 4-phasiger
Messung eine maximale Abtastrate von 9600 Hz möglich.
Die Eingabe erfolgt durch Betätigen des Feldes und Mar-
kieren des gewünschten Werts aus der angezeigten Liste
Dieses Feld gibt die Anzahl der, nach dem Ereigniseintritt
aufgezeichneten Abtastungen (Samples) an. Dieser Wert
ändert sich automatisch mit der Bewegung des Schiebe-
reglers
Wenn als Triggereigenschaft das Absinken eines Parameters (z.B. Absinken des
Spannungseffektivwerts auf einen Wert unter 200V) unter einen bestimmten Wert
definiert ist und es zu einem länger andauernden Totalausfall dieses Parameters
Insgesamt können bei Eintreffen
eines Ereignisses 61440 Abtas-
tungen (Samples) mit einer Ab-
tastrate von bis zu 38400 Hz
(bei 1-phasiger Messung) aufge-
zeichnet werden. Durch Verschie-
ben des schwarzen Balkens kann
ein Vor-(Pre-) Triggerbereich und
ein Nach-(Post) Triggerbereich ein-
gestellt werden:
Hinweis:
Diese
können
nur
werden, wenn momentan keine
Messung
mit
Transientenspeicherung läuft.
In diesem Bereich kann eine spe-
zielle Triggerunterdrückung akti-
viert bzw. deaktiviert werden:
164
Einstellungen
vorgenommen
