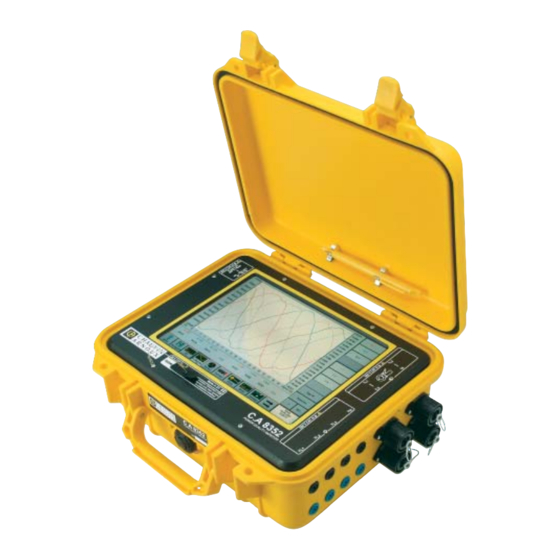

Seite 1 „ NETZQUALITÄTSANALYSATOR C.A 8352 DEUTSCH Funktionsbeschreibung...
Seite 3: Sicherheitshinweise
Symbol gekennzeichnet sind, sind unbedingt zu befolgen, da sonst Unfälle oder Zerstörungen erfolgen können. Vielen Dank für den Kauf des C.A 8352 Netzqualitätsanalysators. Um bestmögliche Resultate zu erzielen: • lesen Sie dieses Benutzerhandbuch sorgfältig durch, • beachten Sie die Sicherheitshinweise.
Seite 5: Inhaltsverzeichnis
Daten................15 Umgebungsbedingungen...............15 Kommunikation ................15 Technische Daten der Zangenstromwandler und Datalogger ................. 15 Technische Daten der flexiblen Wandlern A195 mit C.A 8352 (Zubehör) ....................15 Daten der Zangen C145 ..............17 Daten der Zange MN95 ..............19 Daten der Analogeingänge der PAD (Programmable Aquisition Data) Service ................
Seite 6 ..........120 10.6 Flickermeter .................129 10.7 EN 50160 ..................135 10.8 Transientenrekorder ..............152 10.9 Rundsteuersignale, Telegramme ..........170 10.10 Symmetrieanalyse ..............177 10.11 Impedanzmessung ..............183 10.12 Halbperiodenmessung (RMS Hp)..........188 C.A 8352-Post (Datenanalyse)........194 11.1 Starten von C.A 8352-Post ............194 11.2 Startbild..................195 11.3 Analyseoptionen ................205...
Seite 7: Netzqualitätsanalysatorxx
Teil 1 Netzqualitätsanalysatorxx...
Seite 9: Einleitung
1 Einleitung Der Netzqualitätsanalysator C.A 8352 ist ein Vielfachmessgerät in einem Koffer, das am Wechselspannungsnetz betrieben wird. Folgende Parameter können gemessen werden: Analyseparameter gemäß geltender Norm EN 50160 • Netzfrequenz • Wert der Versorgungsspannung • Langsame und schnelle Spannungsänderungen • Kurze und lange Spannungsunterbrechungen •...
Seite 10: System
Analyse von HS-Netzen (Hochspannung) • Aufzeichnung von “Kurzschluss”- Ereignissen (Störungsschreiber- Funktion) • Analyse der Rundsteuersignale: Berechnung der Charakteristischen Größen Die Bedienung des Messgerätes erfolgt über eine selbsterklärende, Windows ® ähnliche Benutzeroberfläche direkt über TOUCH SCREEN am Farbdisplay: • Alle Funktionen stehen parallel zur Verfügung •...
Seite 11: Bildschirm
Bildschirm Der Farbbildschirm besitzt eine berührungsempfindliche Schicht, die es ermöglicht, das Messgerät zu bedienen. Durch einfaches berühren des Bildschirmes mit dem Finger oder mit dem mitgelieferten Stift können die grafischen Bedienknöpfe betätigt werden. Der Bildschirm kann jederzeit mit einem feuchten Tuch oder Standard- Fensterputzmittel gereinigt werden.
Seite 12: Daten
4 Daten Technische Daten für CA.8352 4.1.1 Elektrische Spezifikationen Referenzbedingungen • Temperatur: 25°C • Relative Luftfeuchtigkeit: 50% r.F Spannungseingänge • Messbereich: - Phase L1, L2, L3: 4 programmierbare Bereiche: 70, 150, 300 und 700 V RMS - Neutral: 4 programmierbare Bereiche: 5, 10, 50 und 100 V RMS •...
Seite 13 • PF: <1% Bei Dreiecksschaltungen entsprechen nur die Gesamtleistungen der Realität Systemspezifikationen • A/D Wandler: 16 Bits • Abtastrate: 9,6 kHz (4-Ph), 19,2 kHz (3-Ph), 38,4 kHz (1-Ph) mit Anti-aliasing Filter (3 kHz, 80 dB) • autoscanning, Synchronisierung mit 50 oder 60 Hz (einstellbar) •...
Seite 14: Konformität Zu Internationalen Standards
4.1.5 Konformität zu internationalen Standards Elektrische Sicherheit (gemäß IEC 61010-1) Verschmutzungsgrad: 2 Installationskategorie: III Max. Spannung gegenüber Erdpotential: - Spannungseingänge: 500 V - Stromeingänge: 500 V - Amp FLEX Stromeingänge: 1000 V Elektromagnetische Verträglichkeit Emission: NF EN 55 081 -1 (Ed ’92) Immunität: NF EN 55 082 -1 (Ed ’95) Analysefunktionen EN 50160 (Ed 98)
Seite 15: Allgemeine Daten
Über Modem gemäß Veröffentlichung CCITT V90 56 kbds Über Ethernet-Netz 5 Technische Daten der Zangenstromwandler und Datalogger Technische Daten der flexiblen Wandlern A195 mit C.A 8352 (Zubehör) 5.1.1 Elektrische Daten • Nennbereich: 3000 A AC • Messbereich: 25 bis 3000 A AC •...
Seite 16: Mechanische Daten
5.1.2 Bezugsbedingungen Temperatur 18°C bis 28°C Rel. Feuchte 20% bis 75% r.F. Position des Leiters in der Schleife Zentriert Externes konstantes Magnetfeld < 40 A/m (Erdmagnetfeld) Externes Wechsel-Magnetfeld Ohne Externes elektrisches Feld Ohne Frequenzbereich 10Hz bis 100Hz Zu messender Strom Sinusförmig •...
Seite 17: Daten Der Zangen C145
Länge des Verbindungskabels: 3 m Flexibler Stromwandler: Ø 12 mm ±0,5 mm (450 mm) Flexibler Stromwandler: Ø 20 mm ±0,5 mm (800 mm) • Gewicht: Flexibler Stromwandler: ca. 30 g je 10 cm Länge Daten der Zangen C145 5.2.1 Bezugsbedingungen •...
Seite 18: Einfluss Der Frequenz
5.2.5 Einfluss der Frequenz Folgende Werte sind zu den Fehlern unter Bezugsbedingungen zu addieren Frequenz 30…48 Hz 65…1000 Hz 1 kHz…5 kHz Messfehler < 1% von I < 0,5% von I < 1% von I 5.2.6 Einfluss des Scheitelfaktors • Messfehler : < 1% des Ausgangssignals für Scheitelfaktoren ≤ 6 und I ≤ 3000 A Spitze 5.2.7 Einfluss der Last...
Seite 19: Konformität Mit Internationalen Normen
• Bei Frequenzen > 1 kHz Ermittlung der zulässigen Dauerstromstärke bei Frequenzen > 1 kHz gemäß folgender Formel : I max. dauernd (in A) = 1000 in kHz 5.2.10 Mechanische Daten • Größe: 216 x 111 x 45 mm • Gewicht: 550 g •...
Seite 20: Messabweichung Und Phasenfehler
5.3.3 Messabweichung und Phasenfehler Hinweis : Messabweichung angegeben in % des Ausgangssignals Stromstärke in A~ 0,2 bis 0,5 A 0,5 bis 1 A 1 bis 6 A ” ” ” Eigenfehler ” ƒ ” ƒ ” ƒ Phasenverschiebung 5.3.4 Betriebsbedingungen...
Seite 21: Service
5.4.1 PAD-V8 • 8 Differentialeingänge • Eingangsbereiche: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V oder 20 mA (externer Shunt 125 Ω) • Genauigkeit: < 0,1% • Auflösung: 16 bits • Abtastrate: 1/3 Hz • Überspannung: ±35 V •...
Seite 22: Reinigung Des Messgerätes
Reinigung des Messgerätes Säubern Sie das Messgerät mit einem in Seifenwasser befeuchteten Tuch. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt. Wischen Sie anschließend das Messgerät mit einem trockenen Tuch ab. Verwenden Sie keine Lösungsmittel! Wartung und Kalibrierung •...
Seite 23: Bestellung
7 Bestellung Zur Bestellung des Geräts in der von Ihnen gewünschten Konfiguration füllen Sie bitte die Kästchen der folgenden Kodierungszeile aus: Analysator für die Qualität von Stromnetzen: Code Das Gerät verfügt standardmäßig über die Oberschwingungsanalyse Oszilloskop- und Vektorscope-DarstellungStandardmäßig geliefert mit einer Tasche, 4 Strommessleitungen (5 A max.), 8 Spannungsmessleitungen, 8 Krokodilklemmen, CD-ROM mit Windows-Software zur Datenauswertung, USB-Kabel und sämtliche...
Seite 24 Nachbestellungen Die optionalen Funktionen können mit Hilfe der Seriennummer Ihres Geräts in einer Zusatzbestellung bestellt verden. Seriennummer Leistungsanalysator, RMS hp ....0 oder 1 Flickemeter, Netzqualitätsanalysator nach EN 50160 .......... 0 oder 1 Transienten-Recorder ........0 oder 1 Datenaufzeichnung ..........0 oder 1 Rundsteuersignale ..........
Seite 25: Anhang
8 Anhang Bedienelemente und Anschlüsse Anschluss für Option PAD und Option Modem (an der Seite) Farbbildschirm USB-Anschluss für Datentransfer Touch screen Eingänge...
Seite 26: Eingänge
Eingänge (siehe Pinbelegung § 8.3) 4 Stromeingänge Spannungseingänge und N Pinbelegung für die Strommessung 1 : (+) Eingang für Strommessung 1 / 5 A 2 : (-) Eingang für Strommessung 1 / 5 A 3 : (+) Amp FLEX -Eingang 4 : (-)Amp FLEX - Eingang 5 : Unbenutzt 6 : (+) Eingang für MN 95...
Seite 27: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite PIN 1 : Dig IN 1 (externe Speicherung). PIN 4 : Dig IN 2 RS 232 (Auslösungen der transienten Speicherung) PIN 9: Gemeinsame Masse. DIG IN 1/ 2 max. 24 VDC. PIN 6/7: Schliessen der Relais Kontakte max 60V/1A AC.
Seite 28: Zubehör
Zubehör Amplfex Zange MN Zange C...
Seite 29: Mathematischer Hintergrund Diverser Parameter
Mathematischer Hintergrund diverser Parameter ∑ RMS Spannung 1024 ∑ RMS Strom 1024 Mittelwert Spannung Mittelwert Strom S = U Scheinleistung [ VA ] 1024 ∑ Wirkleistung [ W ] 1024 PF = Leistungsfaktor [ PF] Blindleistung [ var ] ϕ − ϕ...
Seite 30 Gesamte Blindleistung der 1ABC 1A + 1B + 1. Harmonischen [ var ] Leistungsfaktor = cos arctg Leistungsfaktor der 1. Harmonischen − − − Spannungsunsymmetrie [ % ] für A = U und B = U ∑ Gesamtklirrfaktor Spannung [ THD ] ∑...
Seite 31 Teil 2 Softwarexx...
Seite 33: Einstellungen Am Gerät Vor Der Messung
9 Einstellungen am Gerät vor der Messung Übersicht der Einstellungsoptionen (MOL Seite 34 Seite 81 Seite 71 Modul-Optionen-Leiste...
Seite 34: Systemeinstellungen
Grundeinstellungen, die für die gewünschte Messwerterfassung notwendig sind, durch den Benutzer festgelegt. 9.2.1 Einstellungen beim C.A 8352 Option System 9.2.1.1 Startbild Nach dem Start der C.A 8352 – Software Version 2.x erscheint folgendes Bild am Display: Abbildung 9.1: Option System...
Seite 35 Anzeigebereich: Im Anzeigebereich wird neben der „Lizenz“ und der „Seriennummer“ ein Überblick über einige der momentan eingestellten Parameter gezeigt. Hinweis Die Bezeichnung „DEFAULT“ bezeichnet immer Standard- Einstellungen (Ausgangswerte). Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Einstellungsbereiche und andere Aktionsschaltflächen innerhalb der Option [ System...
Seite 36 Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen erlaubt, zu sehen. Bei Start der C.A 8352- Software (in diesem Moment wurde noch keine Messung gestartet) und bei Beenden einer laufenden Messung sind alle Modulschaltflächen, außer den Grundeinstellungsschaltflächen...
Seite 37: Optionen Und Funktionen Im Einzelnen
9.2.1.2 Optionen und Funktionen im Einzelnen Im Modul [ System ] werden sämtliche Grundeinstellungen, die für die gewünschte Messwerterfassung notwendig sind, durch den Benutzer festgelegt. 9.2.1.3 Schaltflächen der Aktions-Leiste und ihre Funktionen 9.2.1.3.1 Übersicht: ... Seite 38 ... Seite 41 ...
Seite 38 9.2.1.3.2 Detail Drückt man die Schaltfläche [ Benutzer/Projekt ] wechselt die An- zeige auf eine Darstellung der bereits vorhandenen Benutzer- namen (im Feld „Benutzerliste“ aufgelistet) und deren Projekt- namen (im Feld „Projektliste“ aufgelistet). In Abbildung 9.2 sind noch keine Benutzer oder Projekte vor- handen, Daher scheint hier nur die Bezeichnung „DEFAULT“...
Seite 39 Durch Betätigen dieser Schaltfläche wird der im Feld „Benutzerliste“ markierte Benutzername gelöscht. Achtung: Mit dieser Aktion werden auch die, mit diesem Benutzernamen verknüpften, Projekte und Messdaten gelöscht. Durch Betätigen dieser Schaltfläche erscheint eine Bildschirmtastatur, mit deren Hilfe ein Projektname eingegeben werden kann. z.B.: „Demo-Projekt1“...
Seite 40 speichert und die Anzeige wechselt in das Aus- gangsfenster des Moduls [ System ] mit der Anzeige der neuen Bezeichnungen.
Seite 41 Drückt man die Schaltfläche [ Konfiguration ] wechselt die An- zeige auf eine Darstellung der bereits vorhandenen Konfigu- rationen (im Feld „Konfigurationsliste“ aufgelistet). In Abbildung 9.3 sind noch keine Konfigurationen vorhanden. Daher scheint hier nur die Bezeichnung „DEFAULT“ (bedeutet: unbenannte Konfiguration) auf. Abbildung 9.3: Anzeige nach Betätigen [ Konfiguration ] der Schaltfläche...
Seite 42 Durch Betätigen dieser Schaltfläche wird die im Feld „Konfigurations-Liste“ markierte Konfigura- tions-Bezeichnung gelöscht. Mit der Betätigung dieser Schaltfläche wird der im Feld „Benutzerliste“ markierte Benutzername und das im Feld „Projektliste“ markierte Projekt ge- speichert und die Anzeige wechselt in das Ausgangs- fenster des Moduls [ System ] mit der Anzeige der...
Seite 43 Drückt man die Schaltfläche [ Setup ] wechselt die Anzeige auf eine Darstellung der zuletzt (bei der letzten Messung) einge- stellten Messparameter. Abbildung 9.5: Anzeige nach Betätigen der Schaltfläche [ Setup ] In diesem Bereich können sämtliche Messparameter (Anschlüsse, Messbereiche, Strom-/Spannungswandlereinstellungen, Vorein- stellungen für die Module EN50160, PAD, Transient und Tele- gramm) vorgenommen werden.
Seite 44 Im unteren Anzeigebereich werden ebenfalls momentan einge- stellte Messparameter gezeigt, die aber von hier aus veränderbar sind: In diesem Feld wird die Frequenz der Grund- schwingung eingestellt. Die Eingabe erfolgt durch Betätigen des Feldes und Markieren des gewünschten Werts aus der angezeigten Liste.
Seite 45 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions- Leiste zum Umschalten in verschiedene Einstel- lungsbereiche und andere Aktionsschaltflächen inner- halb der Option [ Setup Übersicht: ... Seite 46 ... Seite 55 ... Seite 58 ... Seite 63 ... Seite 64 ...
Seite 46 Durch Betätigen dieser Schaltfläche erscheint eine Anzeige mit dem zuletzt eingestellten Anschluss- bild (hier am Beispiel „C.A 8352“): Abbildung 9.6: Anzeige nach Betätigung der Schaltfläche [ Anschlüsse ] Mit den Feldern auf der linken Seite der An- zeige kann durch alle möglichen Anschluss- bilder (siehe Abbildung 9.7 bis Abbildung...
Seite 47 Anschlussmöglichkeiten am Beispiel „C.A 8352“: 3xUphase + 3xIphase + N: „Sternschaltung“- 5-Leitersystem Abbildung 9.7: Anschlussbild 1 (3xUphase + 3xIphase + N) Dieses Schaltbild wird allgemein für unsymmetrische 4-(bzw. 5-) Leitersysteme (Niederspannungsnetze) verwendet. Wie in obiger Abbildung dargestellt, findet es in Niederspannungs- netzen mit der Schutzmaßnahme „Schutzerdung“...
Seite 48 3xUphase + 3xIphase: „Sternschaltung“- 3-Leitersystem Abbildung 9.8: Anschlussbild 2 (3xUphase + 3xIphase) Dieses Schaltbild findet in unsymmetrischen 3-Leitersystemen (Mittel- und Hochspannungsnetze ohne herausgeführtem Neutral- leiter) Anwendung. Y:EN50160 bedeutet, dass für eine Bewertung nach EN50160 eine Phasenspannung (Leiter-Erde-Spannung) als Referenzspannung angegeben werden muss. 3xUverkettet + 3xIphase: „Dreieckschaltung“...
Seite 49 Dieses Schaltbild findet in unsymmetrischen 3-Leitersystemen (Mittel- und Hochspannungsnetze ohne herausgeführtem Neutral- leiter) Anwendung. D:EN50160 bedeutet, dass für eine Bewertung nach EN50160 eine verkettete Spannung (Leiter-Leiter-Spannung) als Referenzspannung angegeben werden muss. 3xUphase + 2xIphase: „Aron-Schaltung“ Abbildung 9.10: Anschlussbild 4 (3xUphase + 2xIphase) Dieses Schaltbild wird in unsymmetrischen 3-Leitersystemen (Mittelspannungsnetzen ohne herausgeführtem Neutralleiter), bei denen nur 2 Phasenströme für den Messabgriff zugänglich sind,...
Seite 50 2xUverkettet + 2xIphase: „V-Schaltung“ Abbildung 9.11: Anschlussbild 5 (2xUverkettet + 2xIphase) Die „V-Schaltung“ wird in unsymmetrischen 3-Leitersystemen (Mittel- und Hochspannungsnetzen ohne herausgeführtem Neutral- leiter) verwendet, bei denen nur 2 Phasen für den Messabgriff zugänglich sind. D:EN50160 bedeutet, dass für eine Bewertung nach EN50160 eine verkettete Spannung (Leiter-Leiter-Spannung) als Referenzspannung angegeben werden muss.
Seite 51 Die „1-Phasen-Schaltung“ wird in 4-Leiter-Netzen verwendet, in denen entweder nur 1 Phase der Messung zugänglich ist oder die Messung einer Phase, aufgrund vollkommen symmetrischer Belastung, ausreichend ist. Für eine Bewertung nach EN50160 muss eine Phasenspannung (Leiter-Erde-Spannung) als Referenzspannung angegeben werden. 3xUphase + 3xIphase Y/D: „Sternschaltung“- 3-Leitersystem;...
Seite 52 3xUphase + 3xIphase Y/D + M: „Sternschaltung“- 4-Leitersystem“ Abbildung 9.14: Anschlussbild 8 (3xUphase + 3xIphase Y/D + M) Die Verwendung dieses Schaltbildes ist für die Mittel-(und Hoch-) spannungsebene vorgesehen, in der die Spannungswandler in Sternschaltung (1-polige Spannungswandler) geschalten sind, man jedoch für eine Bewertung nach EN50160 verkettete Spannungen benötigt.
Seite 53 bzw. I in den Anzeigen der Messmodule (Aus- nahme: Mess-Option „Vektoren“ bei Anwendung der Anschluss- bilder 3 und 5, siehe nächster Absatz) angegeben und müssen vom Benutzer selbst entsprechend dem gewählten Anschluss bewertet werden (siehe nachfolgende Tabelle). Bei Anwendung der Anschlussbilder 3 und 5 werden verkettete Spannungen an den Anschlüssen gemessen.
Seite 54 Anschlussbild 6 L1-N (1xUphase + 1xIphase) L1-N L2-N L3-N Anschlussbild 7 (3xUphase + 3xIphase Y/D) L1-L2 L2-L3 L3-L1 L1-N L2-N L3-N Anschlussbild 8 (3xUphase + 3xIphase Y/D + M) L1-L2 L2-L3 L3-L1 Tabelle 9.1: Gegenüberstellung Anschlussbilder - angezeigte Werte Beispiel: Die Spannung, die in der Anzeige mit „U1“ bezeichnet wird, entspricht bei Verwendung des Anschlussbilds 1 einer Phasenspannung, bei Verwendung des Anschlussbilds 3 einer verketteten Spannung.
Seite 55 Übersicht an. Bei den angegebenen „Wandler-Faktoren“ handelt es sich um Faktoren zur Berücksichtigung von Strom- bzw. Spannungswandlern in der Anzeige der C.A 8352-Geräte. (Beispiel: bei einem externen 2- kV- Spannungswandler mit einem 100-V Ausgang muss ein Spannungsfaktor von 20 eingestellt werden,...
Seite 56 M essbereichs- Einstellungen Spannung Strom für D rehstrom M essb ereichs- M essb ereichs- Wandle r- W andle r- system s Endw ert Endw ert Faktor faktor P h ase P h ase P h ase P h ase Abbildung 9.16: Einstellung der Messbereiche Hinweis Die Wandlerfaktoren bieten auch die Möglichkeit, einen verkehrt getätigten Anschluss (umgekehrte...
Seite 57 Die Eingabe bei den Messbereichs-Endwerten von Spannung und Strom erfolgt über Betätigen des gewünschten Feldes und Markierung des ge- wünschten Werts aus der angezeigten Liste: Die Eingabe der Wandlerfak- toren erfolgt über Betätigen des entsprechenden Feldes und nachfolgender Eingabe über die Bildschirmtastatur.
Seite 58 Durch Betätigen dieser Schaltfläche erscheint eine Anzeige mit (zuletzt eingestellten) Grenzwertpara- metern für die Kontrolle der „Power Quality“ - Kriterien [ EN50160 ] nach EN50160. Bei Start des Untermenüs befindet sich die Schaltfläche [ 50160 Grenzen ] gedrückten Zustand. Abbildung 9.17: Anzeige nach Betätigung der Schaltfläche [ EN50160 ] In diesem Feld können Grenzwerte und weitere...
Seite 59 Übersicht: ... Seite 59 ... Seite 61 ... Seite 61 ... Seite 62 ... Seite 62 Eine Eingabe ist nur in den weißen Feldern möglich. Sie erfolgt durch Betätigen des entsprechenden Feldes und Eingabe des gewünschten Werts über die Bildschirm-Tastatur.
Seite 60 In linken Bereich können Grenzen zur Bewertung nach EN50160 (siehe Kapitel 10.7) verändert werden: • Spannungshöhe (in % der Referenzspannung) für das 95% und 100% Percentil • Flickergrenzwert • THD-Grenzwert • Unsymmetriefaktor der Spannung für 3-Phasen- System • Wochen-„Percentil“ • Hysteresis (siehe Hinweis Seite 60) •...
Seite 61 In diesem Bereich können Grenzwerte für die Span- nungseffektivwerte der Harmonischen in % des Ef- fektivwerts der Grundschwingungsspannung festge- legt werden. Die Eingabe erfolgt durch Betätigen des Feldes und Eingabe des gewünschten Werts über die Bild- schirm-Tastatur. diesem Unter-Fenster können Werte für verschiedene Parameter zur Erkennung von RVCs...
Seite 62 • Min. Steady-State Difference (dc) [%]: kleinster Unterschied zwischen Spannungswert des stationären Zustands vor der schnellen Spannungsänderung und dem nach der schnellen Spannungsänderung in % U • Min. Steady State Duration [s]: Minimum Dauer, in der sich der 10ms-RMS-Wert der Spannung innerhalb der Hysterese, die durch “Steadiness of Steady-State [%]”...
Seite 63 Nach Betätigen dieser Schaltfläche erscheint folgende Anzeige: Abbildung 9.18: Anzeige nach Betätigung der Schaltfläche [ PAD ] In diesem Bereich können Einstellungen für einen zusätzlichen Datenlogger (Hardware-Name „PAD“ = programmable acquisition datalogger) vorge- nommen werden, die bei Verlassen des Unter- menüs [ Andere ] (durch Betätigen der Schaltfläche...
Seite 64 Durch Betätigen dieser Schaltfläche erscheint eine Anzeige mit (zuletzt eingestellten) Triggereinstel- lungen für den Transientenrekorder. Bei Start des Untermenüs [ Transient ] befindet sich die Schalt- fläche [ U ] im gedrückten Zustand. Abbildung 9.19: Anzeige nach Betätigung der Schaltfläche [ Transient ] In diesem Feld können Ereignisse vordefiniert werden, bei denen der Transientenrekorder seine...
Seite 65 Durch Betätigen dieser Schaltfläche erscheint eine Anzeige mit (zuletzt eingestellten) Parametern zur Detektierung eines Telegramms (Rundsteuersignals). Abbildung 9.20: Anzeige nach Betätigung der Schaltfläche [ Telegramm ] In diesem Feld können die Merkmale des gesuchten Rundsteuersignals vordefiniert werden. Diese Ein- stellungen werden bei Verlassen des Untermenüs [ Telegramm ] (durch Betätigen der Schaltfläche ) aktiviert.
Seite 66 Bei Betätigung der Schaltfläche [ Drucken ] können die eingestellten Setupdaten in Form einer Liste ausgedruckt werden. Es erscheint das „Print Panel“. Es gibt nun zwei Möglichkeiten die Setupdaten aus- zudrucken: [ Drucken als BMP ]: Druckt (bzw. speichert) die Setupinfos als Bitmap-Dateityp in den Ordner .
Seite 67 Nach Betätigen dieser Schaltfläche erscheint eine Anzeige der, mit den bis dahin eingestellten Mess- einstellungen, erfassten Messwerte. Abbildung 9.22: Anzeige nach Betätigung der Schaltfläche [ Aktuelle Werte ] Diese Anzeige dient der schnellen Überprüfung, ob die eingestellten Messeinstellungen (Anschlüsse, Polung, Phasenfolge, Messbereiche, Wandler- faktoren,..) oder die getätigten Messanschlüsse (Stromzangenanschluss,...) richtig sind oder nicht.
Seite 68 Dieser Bereich dient der Aktivierung einzelner Module der C.A 8352-Software. Durch Eingabe Lizenznummer anschließender Bestätigung mittels -Schaltfläche wird die Lizenznummer geprüft und die entsprechenden Module aktiviert. Lizenzen (und damit entsprechenden Lizenznummern) für weitere Module der C.A 8352-Software können nachgekauft werden.
Seite 69 Die Betätigung dieser Schaltfläche bewirkt eine Rückkehr ins Hauptmenü. Die Anzeige wechselt in das Ausgangsfenster des Moduls [ System [ Info ] Drückt man die Schaltfläche wechselt die Anzeige auf folgende Darstellung: Abbildung 9.24: Anzeige nach Betätigen der Schaltfläche [ Info ] Dieser Bereich dient nur als Informationsbereich und gibt Auskunft über einige Systemparameter, wie Lizenz, Seriennummer, Software Version, Freigabedatum und zeigt die aktivierten Optionen an.
Seite 70 Durch Betätigung der Schaltfläche [ Messung starten ] wird die Messwerterfassung gestartet. Ab diesem Zeitpunkt sind alle Schaltflächen der Modul-Optionen-Leiste aktiviert. Die Anzeige der Schaltfläche wechselt auf . Durch Betätigen der Schaltfläche [ Messung beenden ] wird die Messwerterfassung beendet und es können Änderungen an den eingestellten Messparametern vorgenommen werden.
Seite 71: Speichern
Daten, gespeichert werden sollen, Speicherintervall, Starten Speichervorgangs,... durch den Benutzer festgelegt. 9.3.1 Einstellungen in der C.A 8352 Option Speichern 9.3.1.1 Startbild [ Speichern ] Die Schaltfläche kann jederzeit (auch wenn gerade eine Mess- werterfassung läuft) betätigt werden. Nach Betätigung der Schaltfläche erscheint folgendes Bild am Display: Abbildung 9.25: Option Speichern...
Seite 72 Anzeigebereich: Im Anzeigebereich werden alle vorhandenen Optionen (FFT, Leistung, Energie, Flicker,...), stellvertretend für deren analysierte Daten, und deren momentan aktivierten Speichereinstellungen im Überblick dargestellt. Außerdem wird der zur Verfügung stehende Speicherplatz in % der Gesamtspeicherkapazität und in Jahr-Monat-Tag-Stunden-Minuten gezeigt. Hinweis: Änderungen in den Datenaufzeichnungsparametern sind nur möglich, wenn momentan keine Aufzeichnung aktiviert ist, d.h.
Seite 73 Abbildung 9.26 und Abbildung 9.27 zeigen einen Überblick über die Einstell- möglichkeiten und –bereiche im Anzeigefenster: Abbildung 9.26: oberer Anzeigebereich des Moduls “ ”(Info)- [ Speichern ] F eld zeitlich: im Überblick a ktivie rt/ d ea ktiviert Zeit D efinie re n de s A uslöse m ech anism us extern: fü...
Seite 74 • Hinweis: Aktivierung der Messoptionen im Gruppenfeld des oberen Anzeigebereichs (Abbildung 9.26): Durch Betätigen des weißen Feldes neben der jeweiligen Mess- option wird deren Aufzeichnung aktiviert (X) bzw. deaktiviert ( ). Hinweis: • Namensgebung über „ “(Info) – Feld: Durch Betätigen dieses Feldes öffnet sich ein Fenster, in dem, dem aufzuzeichnenden Datensatz ein Name (entspricht der Bezeichnung „...
Seite 75 Das kleinste Aufzeichnungsintervall entspricht dem Analyse- intervall von 10 Perioden der Grundschwingung, also bei 50Hz 200ms.. Bei den Effektivwert-Parametern speichert die C.A. 8352 Software Minimum-, Maximum- und Durchschnittswert von allen Auswerteperioden (200ms bei 50Hz) über das eingestellte Speicherintervall. • Hinweis: Auslösemechanismen: Es kann immer nur ein Auslösemechanismus (manuell / extern / zeitlich) aktiviert werden.
Seite 76 • Hinweis: Aktivierung der Datenaufzeichnung (je nach einge- stelltem Auslösemeschanismus): manuell: Datenaufzeichnung wartet auf Betätigen der [ Start ]- / [ Stop ] – Schaltfläche. extern: Datenaufzeichnung wartet auf ein Triggersignal zum Starten und Beenden der Aufzeichnung zeitlich: Aktivierung über [ Start ] –...
Seite 77 Aktionsschaltflächen innerhalb der Option [ Speichern Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen erlaubt, zu sehen. Bei Start der C.A 8352-Soft- ware (in diesem Moment wurde noch keine Messung gestartet) und bei Beenden einer laufenden...
Seite 78: Schaltflächen Der Aktions-Leiste Und Ihre Funktionen
9.3.1.3 Schaltflächen der Aktions-Leiste und ihre Funktionen 9.3.1.3.1 Übersicht: • ...Seite 78 • ...Seite 80 9.3.1.3.2 Detail Drückt man die Schaltfläche [ Info ] wechselt die Anzeige auf eine tabellarische Anzeige des Speicherstatus der einzelnen Mess- optionen: Abbildung 9.28: Anzeige nach Betätigen der Schaltfläche [ Info ] In diesem Bereich können den aufzuzeichnenden Datensätzen...
Seite 79 Abbildung 9.29 zeigt einen Überblick über die dargestellten Felder: de r M ess op tio ne n (X ), N am e d es ina ktiv (g rau) P h ase a u fge zeich ne te n D ate ns a tze s d eren D a ten ak tiv (ge lb) in die se m D aten satz...
Seite 80 Abbildung 9.30: Anzeige nach Betätigen der Schaltfläche [ Server ] Hinweis Detaillierte Informationen zu „C.A 8352-Server“ entnehmen Sie bitte der zugehörigen Beschreibung, die auf Wunsch zur Verfügung steht. Durch Betätigen des weißen Feldes wird der „Replikator“ (= Syno- nym für den Kopiervorgang) aktiviert bzw. deaktiviert.
Seite 81: Systemtool (Systemeinstellungs-Werkzeug)
SystemTool (Systemeinstellungs-Werkzeug) Das „SystemTool Version 3.x“ dient der Einstellung verschiedener System- (Standarddrucker, Systemuhr) und Netzwerkparameter, dem Transfer von Daten und der Aktivierung von Software-Updates und Festplatten-Dienstprogrammen. 9.4.1 Einstellungen/Aktionen in der C.A 8352 Option SystemTool) 9.4.1.1 Startbild XQG %HWlWLJHQ GHU 6FKDOWIOlFKH...
Seite 82: Schaltflächen Und Ihre Funktionen
9.4.1.2 Schaltflächen und ihre Funktionen 9.4.1.2.1 Übersicht ... Seite 83 ... Seite 84 ... Seite 85 ... Seite 86 ... Seite 87 ... Seite 92...
Seite 83 9.4.1.2.2 Detail [ Sprache ] Durch Betätigen der Schaltfläche werden alle einstellbaren Sprachen für die Oberfläche des Unterprogramms „SystemTool“ aufgelistet. Durch Auswählen der gewünschten Sprache und Bestätigen mit der Schaltfläche [ gewählte Sprache übernehmen ] in der Spalte „Aktion“, werden sämtliche Bezeichnungen auf diese Sprache umgestellt.
Seite 84 Mit der Betätigung der Schaltfläche [ Systemzeit ] wird ein Bereich aktiviert, in dem die Einstellung der Systemuhr ver- ändert werden kann. Es erscheint folgendes Bild am Display: Abbildung 9.33: Anzeige nach Betätigung [ Systemzeit ] der Schaltfläche Datum: Durch einfaches Klicken auf das gewünschte Datum erscheint die ausgewählte Zahl als blau eingekreiste Ziffer (hier z.B.: ).
Seite 85 Das Betätigen der Schaltfläche [ Drucker ] aktiviert einen Be- reich, in dem ein Drucker ausgewählt werden kann, der von der Druckoption des jeweiligen Messmoduls als Standarddrucker verwendet wird. Es erscheint folgendes Bild am Display: Abbildung 9.34: Anzeige nach Betätigung der Schaltfläche [ Drucker ] Neben dem aktuellen Standarddrucker des Messmoduls werden...
Seite 86 Das Betätigen der Schaltfläche [ Netzwerk ] aktiviert einen Bereich, in dem Netzwerkeinstellungen vorgenommen werden können. Folgendes Bild erscheint am Display: Abbildung 9.35: Anzeige nach Betätigung der Schaltfläche [ Netzwerk ] Netzwerk Adapter: In einem Drop-Down-Menü kann die gewünschte Netzwerk- schnittstelle ausgewählt werden.
Seite 87 Zahl löschen .. Adressenzahlenblock wählen Änderungen übernehmen und Eingabefenster schließen Änderungen nicht übernehmen und Eingabefenster schließen (Abbruch) Durch betätigen der Schaltfläche [ TCP/IP Einstel- lungen ändern ] in der „Aktions“-Spalte, werden die vorgenom- menen Einstellungen übernommen. Das Betätigen der Schaltfläche [ Service ] aktiviert einen Bereich, in dem Festplatten-Dienstprogramme gestartet werden können.
Seite 88 Damit dies funktioniert, muss der Benutzer das Programm „PCLinq“ („USB Bridge Cable Application Version 1.x“) auch auf dem PC, von dem aus er auf das C.A 8352-Gerät zugreifen will, installieren und starten. Wird der PC mit dem C.A 8352-Gerät über ein „USB“-Kabel verbunden, erscheint folgendes Bild am Display: Abbildung 9.37: Anzeige bei aktivierter...
Seite 89 Über die Schaltfläche [ Setup Replikator ] ist es möglich die Einstellung für die Replikatorfunktion vorzunehmen. Folgendes Bild erscheint am Display: Abbildung 9.38: Anzeige „Setup Replicator“- Connection Path to CFG file: Zeigt den Pfad (bzw. den Dateinamen) der Datei an, in der alle Konfigurationen für die Replikatorfunktion gespeichert wird.
Seite 90 PWD: Benutzerpasswort DATABASE: Name der Datenbank auf dem SQL-Server Hinweis: Damit eine SQL-Datenbankverbindung hergestellt werden kann, muss zuvor eine ODBC-Verbindung am Messgerät installiert sein, die auf den gewünschten SQL-Server verweist. Gibt die Zeit in Sekunden an, in der, nach Ab- bruch der Verbindung, ein erneuter Verbindungs- aufbau zum SQL-Server versucht wird.
Seite 91 Speichert die vorgenommenen Einstellungen. Beendet das Replikator-Setup-Programm. Nach den Verbindungseinstellungen ist eine weitere Einstellung über den Folder Daten (Data), bezüglich der zu übermittelten Daten, möglich. Folgendes Bild erscheint am Display: Abbildung 9.39: Anzeige „Setup Replicator“- Data Hier kann man die einzelnen zu übertragenden Messparameter auswählen.
Seite 92 Bei Betätigung dieser Schaltfläche werden alle Parameter ausgewählt. Bei Betätigung dieser Schaltfläche wird kein Parameter ausgewählt (Löschvorgang). Speichert die vorgenommenen Einstellungen. Beendet das Replikator-Setup-Programm. Das Betätigen der Schaltfläche [ Beenden ] beendet das Unter- programm „SystemTools“ und bewirkt eine Rückkehr zum Haupt- programm „C.A 8352-Meas“.
Seite 93: Messung
10 Messung 10.1 Übersicht der Messoptionen (MOL Seite 95 Seite 152 Seite 107 Seite 170 Seite 177 Seite 113 Seite 120 Seite 183 Seite 129 Seite 188 Modul-Optionen-Leiste...
Seite 94 Seite 135 Weiterschaltung Weiterschaltung zu weiteren zu weiteren Mess-Optionen. Mess-Optionen.
Seite 95: Oberschwingungs-Analyse
10.2 Oberschwingungs-Analyse Eine rein sinusförmige Spannung kommt in der Praxis nicht vor. Stattdessen treten andere periodische Spannungsverläufe auf, die mehr oder weniger von der reinen Sinusform abweichen. Abbildung 10.1 zeigt einen Sinusform ähnlichen Spannungsverlauf, wie er in der Praxis auftreten kann. Spannungsverlauf -125 -175...
Seite 96 Frequenz- spektrum Ordnungszahl 10.2.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche...
Seite 97 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigebereiche und andere Aktionsschaltflächen innerhalb der Option [ FFT ] (Fast- Fourier-Transf.). Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 98: Numerische Anzeige Unter Dem Grafikfenster
10.2.1.1 Optionen und Funktionen im Einzelnen Mit dem FFT - Modul sind folgende Messungen möglich: Funktionen/Optionen Anmerkung Darstellung der Pegelwerte der Oberschwin- gungen mit der Ordnungszahl ν = 1–50 der U-Pegel-Messung Spannungen aller angeschlossenen Phasen (1,2,3,N) Darstellung der Pegelwerte der Oberschwin- gungen mit der Ordnungszahl ν...
Seite 99 blau hinterlegten Felder zeigen jeweils den vor dem Feld benannten Wert der Gesamtschwingung der eingestellten Para- meter (z.B.: [ U ] grün hinterlegten Felder zeigen jeweils den vor dem Feld benannten Wert der Oberschwingung mit der Ordnungszahl i der eingestellten Parameter (z.B.: [ U ] Die momentan eingestellte Ordnungszahl i ist im Feld angezeigt.
Seite 100 Die angezeigten Parameter im Überblick: Gesamtwirkleistung und Wirkleistung der i-ten Oberschwingung in [W] Gesamtscheinleistung und Scheinleistung der i-ten Oberschwingung in [VA] Gesamtblindleistung und Blindleistung der i-ten Oberschwingung in [VAr] Gesamtleistungsfaktor ϕ Leistungsfaktor ( ) der i-ten OS Phasenwinkel ϕ der i-ten Oberschwingung Effektivwert der Gesamtspannung in [V] THD-Wert der Gesamtspannung in [%] Effektivwert der Spannung der i-ten Oberschwingung in [V]...
Seite 101: Schaltflächen Der Aktions-Leiste Und Ihre Funktionen
10.2.1.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 10.2.1.2.1 Übersicht ... Seite 102 ... Seite 103 ... Seite 104 ... Seite 105 ... Seite 105 ... Seite 99 ... Seite 106 (grau) (grün) ... Seite 106...
Seite 102 10.2.1.2.2 Detail Drückt man die Schaltfläche [ U ] wechselt die Anzeige auf eine Darstellung der Pegelwerte der Oberschwingungs-Spannungen Uν (ν = 1 – 50). Abbildung 10.7: Anzeige bei aktivierter Schaltflächen [ U ] [ 1 ] Die waagrechte Achse gibt die Ordnungszahlen 1 – 50 der Oberschwingungen an.
Seite 103 Drückt man die Schaltfläche [ I ] wechselt die Anzeige auf eine Darstellung der Pegelwerte der Oberschwingungs-Ströme Iν (ν = 1 – 50). Abbildung 10.8: Anzeige bei aktivierter [ I ] [ 1 ] Schaltflächen Die waagrechte Achse gibt die Ordnungszahlen 1 – 50 der Oberschwingungen an.
Seite 104 Drückt man die Schaltfläche [ P ] wechselt die Anzeige auf eine Darstellung der Pegelwerte der Oberschwingungs-Wirkleistungen Pν (ν = 1–50). Bei positiver Wirkleistung erscheint ein roter Balken, bei negativer Wirkleistung ein blauer Balken. Abbildung 10.9: Anzeige bei aktivierter Schaltflächen [ P ] [ 1 ] Die waagrechte Achse gibt die Ordnungszahlen 1–50 der Ober-...
Seite 105 Drückt man die Schaltfläche [ Q ] wechselt die Anzeige auf eine Darstellung der Pegelwerte der Oberschwingungs-Blindleistungen Qν (ν = 1–50). Bei positiver Blindleistung erscheint ein roter Balken, bei negativer Blindleistung ein blauer Balken. Abbildung 10.10: Anzeige bei aktivierter Schaltflächen [ Q ] [ 1 ] Die waagrechte Achse gibt die Ordnungszahlen 1–50 der Ober-...
Seite 106 Bei Betätigung der Schaltfläche [ Drucken ] erscheint das „Print Panel“. Es gibt nun zwei Möglichkeiten das aktuelle Bildschirmbild aus- zudrucken: [ Drucken als BMP Druckt (bzw. speichert) das aktuelle Bildschirmbild als Bitmap- Dateityp in den Ordner ...\Data2\Benutzer\Projekt\_Print_Outs auf der Festplatte des Mess-PCs. (Benutzer/Projekt sind die Namen des angelegten Projekts bzw.
Seite 107: Oszilloskop
10.3.1 Messung mittels C.A 8352 Option OSZILLOSKOP 10.3.1.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche...
Seite 108 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigebereiche und andere Aktionsschaltflächen innerhalb der Option [ Oszill. ] (Oszilloskop). Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 109 Die linke senkrechte Achse zeigt die Spannungsskalierung für die als Graph gezeigten Spannungswerte (durchgezogene Linien: U Die rechte senkrechte Achse zeigt die Stromskalierung für die als Graph ge- zeigten Stromwerte (strichlierte Linien: I Die waagrechte Achse zeigt die Zeitachse (Periodendauer einer Schwingung) Unter der Oszilloskopanzeige befindet sich eine Informationsanzeige.
Seite 110 10.3.1.3 Schaltflächen der Aktions-Leiste und ihre Funktionen 10.3.1.3.1 Übersicht ... Seite 111 ... Seite 111 ... Seite 111 ... Seite 111 (grau) (grün) ... Seite 112 Nur bei aktiviertem Schaltbild 7 (3xUph + 3xIph Y/D) und 8 (3xUph + 3xIph Y/D + M) sind folgende Schaltflächen zusätzlich verfügbar: ...
Seite 111 10.3.1.3.2 Detail Mit diesen Schaltflächen ist es möglich einzelne Spannungen zu- oder wegzuschalten. Es werden nur aktivierte Spannungen als Graph dargestellt. Welche Spannungen dargestellt (bzw. angezeigt) werden können, hängt von der gewählten Schaltgruppenauswahl der Messan- ordnung (siehe Kapitel 9.2) ab. Spannungen werden grundsätzlich mit durchgezogener Linie als Graph dargestellt, wobei für die Farbdarstellung gilt: = rot...
Seite 112 Diese Schaltflächen sind nur bei aktiviertem Schaltbild 7 (3xUph + 3xIph Y/D) oder 8 (3xUph + 3xIph Y/D + M) verfügbar. [ Y ] Ist in der Schaltfläche das sichtbar, so bedeutet dies, dass es sich bei den angezeigten Spannungswerten um die Phasenspan- nungen handelt (Sternschaltung).
Seite 113: Vektordarstellung
10.4 Vektordarstellung 10.4.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräte- einstellungen (siehe Kapitel9) durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 114 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigebereiche und andere Aktionsschaltflächen innerhalb der Option [ Vektoren Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 115: Optionen Und Funktionen Des Moduls
Hinweis Bei grau hinterlegtem Balken (erscheint in einem Schleier) siehe unter 10.4.3 Schaltfläche [ U ] bzw. Unter dem Zeigerdiagramm befindet sich eine Kontroll- und Informations- anzeige. Angezeigt wird die Ordnungszahl der Harmonischen bzw. Interharmo- nischen (hier 1 entspr. Grundwelle) die für die graphische Darstellung und nu- merische Anzeige gewählt wurde (Auswahl der Ordnungszahl siehe unter 10.4.3 Schaltfläche [ Harmonische...
Seite 116 Alle Strom-Effektivwerte (I ) an den Anschlüssen werden dargestellt (sowohl graphisch als auch numerisch ). Auswahl der darzustellenden Harmonischen bzw. Interhar- monischen. Bei den dargestellten Werten handelt es sich generell um Effektivwerte. Die Werte P (Wirkleistung), S (Scheinleistung), Q (Blind- OHLVWXQJ FRV /HLVWXQJVIDNWRU 3KDVHQYHUVFKLHEXQJ ]Z...
Seite 117 10.4.3.2 Detail Mit dieser Schaltfläche ist es möglich die Effektivwerte aller Har- monischen der angeschlossenen Spannungen (U als Zeiger darzustellen. Spannungen werden grundsätzlich mit durchgezogene Linien als Zeiger dargestellt, wobei für die Farbdarstellung der Spannun- gen gilt: = rot = grün = blau = gelb Hinweis...
Seite 118 Mit dieser Schaltfläche ist es möglich die Effektivwerte aller Har- monischen der angeschlossenen Ströme (I ) als Zeiger darzustellen. Ströme sind durch dünne Linien als Zeiger dargestellt, wobei für die Farbdarstellung der Ströme gilt: = rot = grün = blau = gelb Hinweis Ist nur die Stromanzeige, d.h.
Seite 119 Abbildung 10.15: Tastaturfenster zur Eingabe der Ordnungszahl i der gewünschten Oberschwingung Über diese Tastatur kann man die Ordnungszahl der gewünschten OS eingeben. Durch Bestätigen mit [ Eingabe ] wird der eingegebene Wert übernommen, zusätzlich verschwindet das Eingabefenster der Tastatur wieder. [ ESC ] beendet die Eingabe ohne den Wert zu übernehmen.
Seite 120: Leistungs- Und Energieanalysator
10.5 Leistungs- und Energieanalysator 10.5.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräte- einstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 121: Optionen Und Funktionen Im Einzelnen
Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Leistung Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 122 Wirkleistungen aller Anschlüsse P in [kW] (1, 2, 3, N und 3-phasig) Scheinleistungen aller Anschlüsse S in [kVA] (1, 2, 3, N und 3-phasig) Blindleistungen aller Anschlüsse Q in [kVAr] (1, 2, 3, N und 3-phasig) Grundschwingungs-Wirkleistung P1 in [kW] aller Anschlüsse (1, 2, 3, N und 3-phasig) Grundschwingungs-Blindleistungen Q1 in [kVAr]...
Seite 123 10.5.3 Schaltflächen der Aktions-Leiste und ihre Funktionen 10.5.3.1 Übersicht ... Seite 124 ... Seite 125 ... Seite 124 ... Seite 125 ... Seite 126 ... Seite 127 ... Seite 127 ... Seite 128 ... Seite 128 (grau) (grün) ... Seite 128...
Seite 124 10.5.3.2 Detail Nach Betätigen dieser Schaltfläche erscheint im oberen Bereich der Anzeige eine tabellarische Auflistung von Momentanwerten verschiedener Messparameter, wie Spannung, Strom und einigen Leistungsparametern: angezeigte Parameter d e r d e r d e r d e r d e s P h a se P h a se P h a se...
Seite 125 an g ezeigte P aram eter de r de r de r de r de s P hase P hase P hase P hase D rehstrom sys te m s [ Leistung ] Abbildung 10.18: Unterer Anzeigebereich im Modul – Option „Tabelle“ – „Energie“- Modus Die Bedeutung der angezeigten Parameter ist in Kapitel 10.5.2 „Optionen und Funktionen im Einzelnen“...
Seite 126 ang eze igte Param eter d e r d e r d e r d e r d e s P h a se P h a se P h a se P h a se D rehstrom sy s te m s [ Leistung ] Abbildung 10.19: Unterer Anzeigebereich im Modul –...
Seite 127 Die Bedeutung der angezeigten Parameter ist in Kapitel 10.5.2 „Optionen und Funktionen im Einzelnen“ beschrieben. Das Feld „Zeit Min/Max“ zeigt Datum und Uhrzeit der Beendigung des letzten Speicherintervalls an. Nach Betätigen dieser Schaltfläche erscheint eine Zeitverlaufs- darstellung von U, I, P und Q aller angeschlossenen Phasen. Abbildung 10.21: Anzeige bei aktivierter [ Diagramm ] Schaltfläche...
Seite 128 Die angezeigten Diagramme im Überblick: Die waagrechte Achse ist die Zeitachse und ist in 10-Minuten-Schritten skaliert. Die Skalierung der senkrechten Achse der Diagramme erfolgt dynamisch den entsprechenden Messwerten. Zeitverlauf des Spannungseffektivwerts der eingestellten Phasen in [V] Zeitverlauf des Stromeffektivwerts der eingestellten Phasen in [A] Zeitverlauf der Wirkleistung der...
Seite 129: Flickermeter
10.6 Flickermeter 10.6.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 130: Optionen Und Funktionen Des Moduls
Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Flicker ] (Flicker- meter). Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 131 Die Bedeutung der angezeigten Werte einiger Parameter sind Hinweis: abhängig vom ausgewählten Anschlussbild (siehe Kapitel 9.2, Seite 53). 10.6.3 Schaltflächen der Aktions-Leiste und ihre Funktionen Hinweis Sämtliche Schaltflächen befinden sich im aktivierten Zustand, sobald sie hineingedrückt werden (bzw. im hineingedrückten Zustand erscheinen).
Seite 132 10.6.3.1.2 Detail [ Flicker ] Drückt man die Schaltfläche erfolgt folgende Anzeige am Bildschirm: Abbildung 10.23: Anzeige bei aktivierter Schaltfläche [ Flicker ] Das Anzeigefenster ist dabei so unterteilt, dass drei Diagramme auf ihm Platz finden. Das oberste Diagramm zeigt dabei den aktuellen gemessenen (momen- tanen) Flickerwert P über ein Zeitfenster von 200 ms.
Seite 133 Auf der senkrechten Achse ist der Wert der Flickerstärke und auf der waag- rechten Achse der Zeitbereich der Messung mit Uhrzeit und Datum, über ein Zeitfenster von 24 h, aufgetragen. Hinweis Diese Flickeranzeige beinhaltet alle Messwerte. D.h.: es wurde bei der Berechnung der angezeigten Werte keine Berichtigung nach IEC 61000-4-30 vorgenommen.
Seite 134 Hinweis Wurde eines dieser „Ereignisse“ erkannt, erscheint während- dessen die Anzeige „Ereignis erkannt“ im oberen Fenster! Diese Anzeige erfolgt in beiden Anzeige-Moden. Mit diesen Schaltflächen ist es möglich einzelne Phasen zu- oder wegzuschalten. Es werden nur aktivierte Phasen als Graphen dargestellt.
Seite 135: En 50160
EN 50160 (Merkmale der Spannung in öffentlichen Elektrizitätsversorgungsnetzen) 10.7.1.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräte- einstellungen (siehe Kapitel 9) durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 136 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ 50160 Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 137 Diese Kontrollfelder ermöglichen es dem Benutzer einen schnel- (grün) len Überblick über die Erfüllung der EN 50160 Kriterien zu er- halten. (rot) Für das grüne Feld gilt: Der Wert liegt innerhalb der EN 50160 Grenzen. Für das rote Feld gilt: Der Wert liegt außerhalb der EN 50160 Grenzen.
Seite 138 Folgende Werte werden für jede einzelne Phase numerisch angezeigt: ƒ Minimale Messspannung (U ƒ Maximale Messspannung (U Des weiteren wird durchgeführt ƒ die Analyse nach EN 50160 (>95%) ƒ die Analyse nach EN50160 (100%) ƒ Bei den Spannungswerten handelt es sich generell um Effektivwerte Die Erfassung und Darstellung von Spannungs-Ereignissen (Events:...
Seite 139 Des weiteren wird durchgeführt: die Analyse nach EN 50160 (>95%) Zusätzlich ist eine genaue graphische Analyse der einzelnen Harmonischen (Oberschwingungspegel) möglich. Folgender Wert wird numerisch angezeigt: α in [%] Spannungs- unsymmetrie Des weiteren wird durchgeführt: die Analyse nach EN 50160 (>95%) Folgende Werte werden für jede einzelne Phase numerisch angezeigt: Maximale Signalspannung (U...
Seite 140 10.7.2.1 Schaltflächen der Aktions-Leiste und ihre Funktionen 10.7.2.1.1 Übersicht ... Seite 141 ... Seite 145 ... Seite 146 ... Page 148 ... Page 150 ... Seite 146 & Seite 148 ... Seite 151 ... Seite 151 ... Seite 151...
Seite 141 10.7.2.2 Detail [ Übersicht ] Nach Betätigung der Schaltfläche erscheint eine Anzeige, die einen schnellen Überblick über die verschiedenen Grenzen der relevanten Parameter für die Bewertung nach der Norm EN 50160, (deren Überschreitung bzw. Erfüllung) gibt. Folgendes Bild erscheint: [ Übersicht ] Abbildung 10.26: Anzeige bei aktivierter Schaltfläche Hinweis Die Schaltflächen...
Seite 142 Min: zeigt den Minimalwert f der gemessenen Frequenz seit der letzten Initialisierung (siehe Schaltfläche [ Init ] Seite 151). Max: zeigt den Maximalwert f der gemessenen Frequenz seit der letzten [ Init ] Initialisierung (siehe Schaltfläche Seite 151). EN50160(>95%): Für die Erfüllung der Norm nach EN 50160 müssen die 10-Se- kunden-Mittelwerte der Grundfrequenz während 95% einer Woche innerhalb des Bereiches 50 Hz ±...
Seite 143 EN50160(>95%): Für die Erfüllung der Norm nach EN 50160 müssen 95% der 10-Minuten-Mittelwerte des Effektivwertes der Versorgungsspannung jedes Wochenintervalls innerhalb des Bereiches ± 10% liegen. Dieses Matrixelement zeigt den aktuellen Prozentwert an, in der die Spannung innerhalb des Bereiches liegt. EN50160(100%): Für die Erfüllung der Norm nach EN 50160 müssen 100% der 10-Minuten-Mittelwerte des Effektivwertes der Versorgungsspannung jedes Wochenintervalls innerhalb des Bereiches + 10% und –15% liegen.
Seite 144 Hinweis [ Spektrum ] Nach Betätigung der Schaltfläche ist eine genauere Betrachtung der Frequenzanalyse verfügbar. Speziell bei rotem Indikator (d.h. EN 50160 Kriterium ist nicht erfüllt) gibt diese Frequenzanalyse Aufschluss über nicht eingehaltene Ober- schwingungspegel. Gesamt ergebnis: Werden alle Kriterien für eine Erfüllung der Norm nach EN50160 erfüllt, ist der entsprechende Indikator der Zeile grün.
Seite 145 Der Spannungsreferenzpegel zeigt den Wert an, auf den sich die EN 50160 Analysen dieses Moduls beziehen (hier 230 V). Einstellung [ System ] [ Setup ] des Referenzpegels siehe unter MOL [ EN50160 Zeigt die Startzeit (Datum und Uhrzeit) der Messung an. Beim Drücken auf die Schaltfläche [ Init ] werden alle Matrixelemente initialisiert (ge-...
Seite 146 Die blaue Markierung gibt den Grenzwert für die einzelnen Oberschwingungswerte nach EN50160 an. Die grüne Linie zeigt den Mittelwert von 95% der „besten“ Werte des Messzeitraumes an. Das rote Kreuz markiert den maximal gemessenen Span- nungswert über den kompletten Messzeitraum. Mit diesen Schaltflächen wird die darzustellende Phase ausgewählt.
Seite 147 In der oberen Bildschirmhälfte werden die einzelnen Ereignisse (seit der letzten Initialisierung) in ihrer Restspannungs-Höhe und Dauer in Form einer Matrix angezeigt. Dabei ist im Zeilenkopf der Wertebereich für die Restspannungen definiert und im Spaltenkopf der Zeitbereich für die Ereignis-Dauer. Ad.
Seite 148 In der unteren Bildschirmhälfte werden die einzelnen Ereignisse tabellarisch mit: Datum (Eintrittsdatum des Ereignisses), Startzeit (Startzeitpunkt des Ereignisses), Phase (Ort des Ereignisses), Extremwert (Spannungshöhenextremwert der Fluktuation) und Dauer (Zeitbereich), seit der letzten Initialisierung aufgelistet. Hinweis Alle Ereignisse werden erst dann in die Ereignis Tabelle bzw. – Liste eingetragen, wenn das Ereignis abgeschlossen ist.
Seite 149 Im oberen Teil der Anzeige (“RVCH Tabelle (dc/t)”) werden die RVCs seit der letzten Initialisierung nach dc-Wert (relative steady-state voltage change) und Dauer klassifiziert.. Die Bereiche für die dc-Werte sind in der ersten Spalte angegeben, die Bereiche für die Dauer der RVCs sind im obersten Feld einer jeden Spalte angegeben.
Seite 150 diesen Schaltflächen kann Phase ausgewählt werden, deren RVCs in der Tabelle (obere Bildschirmhälfte) dargestellt werden sollen. Diese Phasenwahl hat dabei keinen Einfluss auf die untere Listenanzeige. Nach Betätigen der Schaltfläche [RVC Eval ] erscheint eine Anzeige mit einer statistischen Auswertung der schnellen Spannungsänderungen nach IEC 61000-3-7: Abbildung 10.32: Anzeige nach Betätigen der Schaltfläche [RVC Eval ]...
Seite 151 Untere Tabelle: Zusätzlich zur Information der oberen Tabelle, wird in dieser Tabelle nach dmax- Wertebereichen klassifiziert. [ Init ] Bei Betätigung der Schaltfläche werden alle aktuellen Werte der Anzeige (und bisher gemessenen Werte) gelöscht und ein neuer Messvorgang initialisiert (gestartet). Hinweis Die Schaltfläche [ Init ]...
Seite 152: Transientenrekorder
10.8 Transientenrekorder 10.8.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 153: Optionen Und Funktionen Im Einzelnen
Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Transient Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 154: Schaltflächen Der Aktions-Leiste Und Ihre Funktionen
maximale Anzahl der 61440 (entspricht einer Aufzeichnung speicherbaren Abtastungen von 6,4 s bei 1-phasiger Messung) (Samples) pro Ereignis: Die Bedeutung der angezeigten Werte einiger Parameter sind ab- Hinweis: hängig vom ausgewählten Anschlussbild (siehe Kapitel 9.2, Seite 53). 10.8.3 Schaltflächen der Aktions-Leiste und ihre Funktionen 10.8.3.1 Übersicht: ...
Seite 155 10.8.3.2 Detail [ U ] Drückt man die Schaltfläche wechselt die Anzeige auf eine Darstellung der einstellbaren Kriterien für Spannungs-Ereignisse. Abbildung 10.34: Anzeige bei aktivierter Schaltfläche [ U ] Einstellbare Kriterien für Spannungs-Ereignisse: zeitlicher Anstieg der Spannung in [kV/ms] Änderungen des 10ms- Effektivwerts der Spannung in [V] Maximalwert der...
Seite 156 10ms Effektivwert der im Feld “Min Dauer [s]” können sie eine Zeitdauer Spannung in [V]; eingeben, für die, die eingestellten Limits über- schritten werden müssen, um eine Aufzeichnung zu starten. Effektivwert der Span- nung in [V], der im Feld einzugebenden Spannungs- Harmonischen Gesamt-Oberschwin-...
Seite 157 Die Schaltfläche ist nur verfügbar, wenn das Schaltbild 7 Hinweis: (3xUph + 3xIph Y/D) oder das Schaltbild 8 (3xUph + 3xIph Y/D + M), siehe Seite 47, ausgewählt wurde, da bei diesen Schaltbildern verkettete Spannungen aus den gemessenen Phasenspannungen berechnet werden.. Einstellbare Kriterien für Spannungs-Ereignisse: Maximalwert der Spannung in [V]...
Seite 158 Einstellbare Kriterien für Strom-Ereignisse: zeitlicher Anstieg des Stroms in [kA/ms] Änderungen des 10ms- Effektivwerts des Stroms in [A] Maximalwert des Stroms in [A] 10ms Effektivwert des im Feld “Min Dauer [s]” können sie eine Zeitdauer Stroms in [A]; eingeben, für die, die eingestellten Limits über- schritten werden müssen, um eine Aufzeichnung zu starten.
Seite 159 Drückt man die Schaltfläche [ P ] wechselt die Anzeige auf eine Darstellung der einstellbaren Kriterien für Leistungs-Ereignisse. Abbildung 10.37: Anzeige bei aktivierter Schaltfläche [ P ] Einstellbare Kriterien für Leistungs-Ereignisse: Wirkleistungsänderung der Phasen in [W] Wirkleistung der Phasen in [W] Wirkleistung der Grundschwingung der Phasen in [W]...
Seite 160 Blindleistung der Phasen in [VAr] Blindleistung der Grundschwingung der Phasen in [VAr] Scheinleistung der Phase in [VA] Eine detaillierte Beschreibung zum Einstellvorgang finden sie auf Seite 162. Drückt man die Schaltfläche [Andere] wechselt die Anzeige auf eine Darstellung von speziellen Ereignis-Kriterien. Abbildung 10.38: Anzeige bei aktivierter Schaltfläche [ Andere ]...
Seite 161 Einstellbare Kriterien: Bei Anschluss eines externen TTL-Signals kann über dieses Ein- stellungsfeld die Ereignistriggerung über das externe Signal aktiviert werden. Unsymmetriefaktor der α [ OFF ] Durch Betätigen der Schaltfläche ändert sich Spannung in [%] als die Bezeichnung der Schaltfläche auf [ ON Ereigniskriterium akti- vieren / deaktivieren...
Seite 162 Erläuterungen zum Einstellungsvorgang: Ein Ereignis wird detektiert, wenn die Messgröße den, vom eingestellten Hochwert (oberes Feld) und dem eingestellten Tiefwert (unteres Feld) umschlossenen Bereich verlässt. Die Eingabe des Hochwerts (oberes Feld) bzw. Tiefwerts (unteres Feld) erfolgt durch Anklicken des ent- sprechenden Feldes und damit ver- bundener Aktivierung der Bildschirm- tastatur:...
Seite 163 Durch Betätigen einer der Schaltlächen können die angeschlos- senen Phasen, die hinsichtlich des vordefinierten Ereignisses über- wacht werden sollen, getrennt aus- z.B.: gewählt werden. Die Schaltflächen nehmen dann Bezeichnung und Farbe der gewählten Phase an. Ist eine Phase nicht angeschlossen, wird sie mit einem Schleier über- deckt dargestellt.
Seite 164 Einstellbare Speicherungsparameter: Insgesamt können bei Eintreffen eines Ereignisses 61440 Abtas- tungen (Samples) mit einer Ab- tastrate von bis zu 38400 Hz (bei 1-phasiger Messung) aufge- zeichnet werden. Durch Verschie- ben des schwarzen Balkens kann ein Vor-(Pre-) Triggerbereich und ein Nach-(Post) Triggerbereich ein- gestellt werden: Hinweis: Diese...
Seite 165 (z.B. Totalausfall der Spannung; Spannungsunterbrechung) kommt, würde der Transientenrekorder dauernd triggern dabei immer gleichen Informationen aufzeichnen. Um einem solchen Vorfall vorzubeugen, gibt es in diesem Bereich die Möglichkeit den Trigger automatisch zu deaktivieren, wenn die angeschlossene Spannung eine bestimmte Zeit (Ausfallszeit in [s]) unter- halb eines bestimmten Werts (Ausfallsniveau Lo in [V]) oder über einem bestimmten Wert (Ausfallsniveau Hi in [V]) liegt.
Seite 166 Bei der Einstellung [ AND ] wird nur dann ein Ereignis detektiert, wenn alle eingestellten („UND“-Verknüpfung) Ereignis-Kriterien gleichzeitig eintreten. In diesem Bereich kann die maxi- male Anzahl der zu speichernden Triggerereignisse eingestellt werden. Gleichzeitig wird die Anzahl der bereits gespeicherten Ereignisse angezeigt.
Seite 167 Drückt man die Schaltfläche [ Ereignistabelle ] wechselt die Anzeige auf eine tabellarische Darstellung der detektierten Er- eignisse. Abbildung 10.40: Anzeige bei aktivierter Schaltfläche [ Ereignistabelle ] Tabellarische Darstellung im Überblick: Phase, fortlaufende N um m erierung U hrzeit des in der das Ereignis der Ereignisse Ereignis-Eintritts...
Seite 168 Über die Schaltfläche [ Ereignisse löschen ] werden alle bis zu diesem Zeitpunkt gespeicherten Transienten-Aufzeichnungen gelöscht. Drückt man die Schaltfläche [ Oszilloskop ] wechselt die Anzeige auf eine Darstellung des Zeitverlaufs aller angeschlossenen Ströme und Spannungen in einem Zeitfenster von 200 ms um den Ein- tritt des letzten detektierten Ereignisses.
Seite 169 Zeitverlauf der gemessenen Ströme im Zeitfenster von 200 ms um das angezeigte Ereignis: (farbliche Kenn- zeichnung der Phasen: 1...rot; 2...blau; 3...grün; N...gelb) Bei Betätigung der Schaltfläche [ Trigger jetzt! ] wird manuell getriggert, d.h. die momentanen Zeitverläufe werden in einem Transienten-„Schuss“...
Seite 170: Rundsteuersignale, Telegramme
Rundsteuersignale, Telegramme (Signalspannungen, die der Versorgungsspannung überlagert sind) 10.9.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräte- einstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 171 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Teleg. Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 172: Schaltflächen Der Aktions-Leiste Und Ihre Funktionen
Analyse Anmerkung Parameter Automatische Suche nach Telegrammen in den Phasen 1, 2, 3 mit gleichzeitiger Aufzeichnung dieser. Aufgezeichnet bzw. an- gezeigt wird dabei: der Startzeitpunkt mit Datum und Uhrzeit (Start) die Analyse- bzw. Filterfrequenz (Freq) Maximalspannung des empfangenen Signals (U Maximalstrom des empfangenen Stromes (I Rundsteuer- Durchschnittliche Spannungshöhe des empfangenen...
Seite 173 10.9.3.2 Detail [ Einstellungen ] Nach Betätigung der Schaltfläche können Ein- stellungen des aufzuzeichnenden Signals vorgenommen werden. Folgendes Bild erscheint: Abbildung 10.43: Anzeige bei aktivierter Schaltfläche [ Einstellungen ] Die Anzeige ist in zwei Bereiche eingeteilt. Im unteren Bildbereich ist ein Tele- grammsignal schematisch aufgezeichnet.
Seite 174 Um die Einstellungen für die Telegrammanalyse abzuschließen sind noch die Analysefrequenz in [Hz] (d.h. die Frequenz des eingespeisten Telegrammsignals) und die Ansprechschwelle in [%] der Grundschwingung (d.h.: Ab dieser Spannungshöhe wird das Signal als solches erst erkannt. Liegt die Signalpegelhöhe beispielsweise unter der Ansprechschwelle, wird GDPLW N|QQHQ kein Telegrammsignal erkannt...
Seite 175 Nach Betätigung der Schaltfläche [ Werte ] erscheint folgendes Bild: [ Werte ] Abbildung 10.45: Anzeige bei aktivierter Schaltfläche Die zuletzt „eingefangenen“ Telegramme der einzelnen Phasen werden graphisch dargestellt. Zusätzlich sind über den einzelnen Graphen Kontrollwerte angezeigt. Folgende Werte werden angezeigt: Start: Gibt mit Datum und Uhrzeit den Startzeitpunkt des gemessenen („eingefangenen“) Telegramms an.
Seite 176 Ion: Analoges gilt für den Strom. Hinweis Eine graphische Ansicht über zuvor „eingefangene“ Signale ist nur im Programm „C.A 8352-Post“ (siehe Kapitel 11) möglich. Bei Betätigung der Schaltfläche [ Drucken ] wird das „Print Panel“ geöffnet, welches das Drucken, bzw. das Speichern als BMP, des aktuell angezeigten Bildschirmbildes ermöglicht.
Seite 177: Symmetrieanalyse
10.10 Symmetrieanalyse 10.10.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräte- einstellungen durchgeführt wurden und alle Messleitungen angeschlossen sind, kann die Messung durch Drücken der Schaltfläche [ Messung starten ] begonnen werden.
Seite 178 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Symm Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 179: Optionen Und Funktionen Im Einzelnen
10.10.1.1 Optionen und Funktionen im Einzelnen [ Symm. ] -Modul erfüllt seinen Zweck nur bei Messung in einem Drehstromnetz (nicht bei 1-phasiger Messung). Unter dieser Voraussetzung sind folgende Messungen möglich: Funktionen/Optionen Anmerkung Spannungseffektivwerte: U in [kV] 3-phasig, Mit-, Gegen-, Nullsystem Stromeffektivwerte: I in [A] 3-phasig, Mit-, Gegen-, Nullsystem...
Seite 180 10.10.2 Schaltflächen der Aktions-Leiste und ihre Funktionen Hinweis Sämtliche Schaltflächen befinden sich im aktivierten Zustand, sobald sie hineingedrückt werden (bzw. im hineingedrückten Zustand erscheinen). 10.10.2.1 Übersicht ... Seite 182 ... Seite 182 ... Seite 182 ... Seite 182 ... Seite 182 ...
Seite 181 10.10.2.2 Detail Tabellarische Darstellung im Überblick angezeigte Parameter N U LL- G E G E N -/M IT- N U LL-/M IT- M IT- G E G E N - s ym m e trisc h S ys te m S ys te m S ys te m S ys te m...
Seite 182 Betätigte Darstellung des zeitlichen Verlaufs von Mit-, Gegen-, Null-System Schaltfläche und des symmetrischen Werts (Linienfarben entsprechen den der AL Farben aus der tabellarischen Darstellung) des Effektivwerts der Gesamt-Spannung des Effektivwerts der Grundschwingungs-Spannung des Effektivwerts des Gesamt-Stroms des Effektivwerts des Grundschwingungs-Stroms der Gesamt-Wirkleistung der Gesamt-Wirkleistung der Grundschwingung Hinweis...
Seite 183: Impedanzmessung
10.11 Impedanzmessung 10.11.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen [ Messung sind, kann die Messung durch Drücken der Schaltfläche starten ] begonnen werden.
Seite 184 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ Imped. Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 185 10.11.2 Optionen und Funktionen im Einzelnen Mit dem Impedanz - Modul ist es möglich, die Netzimpedanzen der einzelnen Phasen zu bestimmen (siehe dazu Kapitel 10.11). Welche Phasennetzimpedanzen angezeigt (bzw. gemessen) werden, Hinweis: hängt von der gewählten Schaltgruppenauswahl der Messanord- nung (siehe Kapitel 9.2) ab. 10.11.2.1 Schaltflächen der Aktions-Leiste und ihre Funktionen Hinweis Sämtliche Schaltflächen befinden sich im aktivierten Zustand,...
Seite 186 10.11.2.2 Detail Abbildung 10.50: Anzeige bei Betätigung der Option [ Imped. ] Die linke senkrechte Achse zeigt die Impedanzskalierung in [Ω].. Auf der waagrechten Achse ist die Zeitachse aufgetragen. Mit diesen Schaltflächen ist es möglich einzelne Phasen zu- oder wegzuschalten. Es werden nur aktivierte Phasen als Graph dargestellt.
Seite 187 Wenn die Schaltfläche [ Zsh + Zload ] zeigt, wird der Zeitverlauf von Zsh (short circuit impedance; Kurzschlussimpedanz, Netzimpedanz) und Zload (Impedanz der Last) angezeigt. Wenn diese Schaltfläche betätigt wird, ändert sich dessen Anzeige auf… [ Zload Cplx ] Wenn die Schaltfläche zeigt, wird der Zeitverlauf Zload real part (Realteil der Lastimpedanz) und Zload imaginary part (Imaginärteil der Lastimpedanz) angezeigt.
Seite 188: Halbperiodenmessung (Rms Hp)
10.12 Halbperiodenmessung (RMS Hp) 10.12.1 Startbild Der C.A 8352 ist ein Hochleistungs-Netzqualitätsanalysator, der alle Messungen und Analysen gleichzeitig und lückenlos zur Verfügung stellt. Wenn die Geräteeinstellungen durchgeführt wurden und alle Messleitungen angeschlossen [ Messung sind, kann die Messung durch Drücken der Schaltfläche starten ] begonnen werden.
Seite 189 Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste zum Umschalten in verschiedene Mess- und Anzeigenbereiche und andere Aktionsschaltflächen innerhalb der Option [ RMS Hp Unterer Fensterrand: Am unteren Fensterrand ist die Modul-Optionen-Leiste, die ein Wechseln (Umschalten) in andere Optionen (alle Optionen laufen parallel ab) erlaubt, zu sehen.
Seite 190 Funktionen/ Anmerkung Optionen Effektivwert der Spannung U in [V] (integriert über eine Halbperiode) aller angeschlossenen Phasen (1, 2, 3, N) maximaler Halbperioden-Effektivwert der Spannung der jeweiligen Phase (1, 2, 3, N): Umax in [V] seit der letzten -Betätigung oder im momentanen Speicherintervall (bei aktivierter Speicherung) Halbperioden-Effektivwert des Stroms der jeweiligen Phase (1, 2, 3, N)
Seite 191 minimaler Halbperioden-Effektivwert des Stroms der jeweiligen Phase (1, 2, 3, N) Imin in [A] seit der letzten - Betätigung oder im momentanen Speicherintervall (bei aktivierter Speicherung) Halbperioden-Effektivwert der Spannung der jeweiligen Phase (1, 2, 3, N) Uimin in [V] zum Zeitpunkt des Imin- Auftretens (siehe Timin) Timin Datum und Zeit des Auftretens von Imin Die Bedeutung der angezeigten Werte einiger Parameter sind...
Seite 192 10.12.4 Halbperiodenmessungs-Anzeige angezeigte Param eter d e r d e r d e r d e r P h a se L1 P h a se L2 P h a se L3 P h a se N Abbildung 10.52: Tabellarische Anzeige im Überblick Durch Betätigen der Schaltfläche [ Init ] werden alle Werte in den...
Seite 193 Bei Betätigung der Schaltfläche [ Drucken ] wird das „Print Panel“ geöffnet, welches das Drucken, bzw. das Speichern als BMP, des aktuell angezeigten Bildschirmbildes ermöglicht. Genaueres dazu siehe Seite 106. Diese Schaltfläche ist nicht aktivierbar. Sie dient nur zur Infor- mation ob gerade eine Datenaufzeichnung stattfindet oder nicht.
Seite 194: A 8352-Post (Datenanalyse)
11 C.A 8352-Post (Datenanalyse) Das Programm „C.A 8352-Post“ ist ein umfangreiches Werkzeug zur Darstellung und speziellen Analyse der gespeicherten Messwerte. Es bietet außerdem die Möglichkeit standardisierte protokollarische Ausdrucke der Messwertanalysen vorzunehmen oder die Ergebnisse in andere Programme zu exportieren. 11.1 Starten von C.A 8352-Post...
Seite 195: Startbild
(bzw. im hineingedrückten Zu- stand erscheinen). Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste (Übersicht über die Schaltflächen und ihre Funktionen: Seite 196) zum Um- schalten in verschiedene Datenanalysefunktionen und andere Aktions- schaltflächen innerhalb des Programms „C.A 8352-Post“.
Seite 196: Übersicht - Allgemeine-Optionen
11.2.1 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.2.1.1 Übersicht - Allgemeine-Optionen ... Seite 203 ... Seite 203 ... Seite 203 ... Seite 203 ... Seite 203 11.2.1.2 Übersicht - Datenanalyse-Optionen ... Seite 205 ... Seite 217 ... Seite 227 ... Seite 238 ...
Seite 197: Auswahl Einer Bestimmten Messung
Der obere Anzeigebereich zeigt bei Neustart eine Auflistung aller vorhandenen „ Benutzer “, unter deren Namen Messreihen im Standardordner abgespeichert wurden: Abbildung 11.2: Startbild C.A 8352-Post, oberer Anzeigebereich (1) Hinweis Die Bezeichnung „DEFAULT“ steht in dieser Anzeige für Mess- reihen, bei deren Aufzeichnung kein eigener Benutzername ein- gegeben wurde.
Seite 198 Abbildung 11.3: Startbild C.A 8352-Post, oberer Anzeigebereich (2) Bedeutung der Symbole: Bei dieser Messung (eine Zeile entspricht einem Messdatensatz) wurden die Daten der im Spaltenkopf angeführten Messoption ge- speichert. Bei dieser Messung (eine Zeile entspricht einem Messdatensatz) wurden die Daten der im Spaltenkopf angeführten Messoption nicht gespeichert.
Seite 199: Setup-Report Der Messung Ausdrucken
Unterer Anzeigebereich: Der untere Anzeigebereich zeigt nach Auswahl der gewünschten Messung Infor- mationen über die gewählte Messung an: Abbildung 11.4: Startbild C.A. 8352 - Post, unterer Anzeigebereich (1) Über die Schaltfläche erhalten sie eine druckfähige Zusammenstellung aller Einstellungen, die zur Durchführung der gewählten Messung getätigt wurden.
Seite 200: Gewählte Messung (Oder Teile Der Messung) Löschen
Gewählte Messung (oder Teile der Messung) löschen Im Untermenü von kann die gesamte gewählte Messung oder Teile der gewählten Messung gelöscht werden. Abbildung 11.6: Details & Manage - Menü Betätigen sie die - Schaltfläche, um die gesamte gewählte Messung zu löschen und wieder zum Start-Bildschirm zurückzukehren.
Seite 201: Starten Einer Datenanalyse
11.2.3 Starten einer Datenanalyse Nach Auswahl der gewünschten Messung (oder 2er Messungen) werden nur die Analysefunktionen angeboten (Schaltflächen der entsprechenden Datenanalyse- Optionen werden aktiv, siehe Schaltflächenübersicht Seite 196), die mit der Art der gespeicherten Messdaten möglich sind. Hinweis Erst nach Auswahl einer Messung ist die Schaltfläche (zum Starten der gewünschten Form der Datenanalyse) aktiviert.
Seite 202: Exportieren Von Messdaten
11.2.4 Exportieren von Messdaten Nach Auswahl einer bestimmten Messung können Teile der gespeicherten Messdaten dieser Messung in ein „... .txt“-file (Abspeicherung in tabellarischer Form in einer Textdatei) exportiert werden. Die neue Datei („...txt“) wird im Ordner „..\Data2\_EXPORT“ abgelegt und ist von hier aus zu öffnen bzw. weiterzuverarbeiten.
Seite 203: Einstellen Der Sprache Der Benutzeroberfläche
Software ersichtlich sind. 11.2.7 Rückkehr zur Mess-Software Das Betätigen der Schaltfläche bewirkt ein Beenden von „C.A 8352-Post“ und einen Wechsel in das Programm „C.A 8352-Meas“, das der Messung und Aufzeichnung von Netzparametern dient (siehe Kapitel 10). 11.2.8 Systemeinstellungen Durch Betätigen der Schaltfläche gelangt man in das Unterprogramm „SystemTool“, mit dem Systemeinstellungen, wie Druckerinstallation, Systemzeit-...
Seite 204 11.2.9 Beenden des Programms („C.A 8352-Post“) Diese Möglichkeit besteht nur bei direkter Installation und Bedienung des Programms am PC. In diesem Fall wird das Programm „C.A 8352Post“ mit Schaltfläche beendet.
Seite 205: Analyseoptionen
11.3 Analyseoptionen 11.3.1 Analyse mit der Option x(t) Graph Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: Abbildung 11.9: Startbild innerhalb der Analyseoption [ x(t)-Graph ]...
Seite 206: Hauptanzeigebereich
11.3.1.1 Hauptanzeigebereich: 11.3.1.1.1 Anzeige im „Vergleich“-Modus („Com“) Dieser Modus wird aktiviert, indem in beiden Graphen das Feld „Com.“ Aktiviert wird (siehe Abbildung 11.10). B e schreibung B e schreibung de r A nalyse-O ption der angezeigten M e ssung und des M e ssparam eters A n zeige des M esspa ram e ter-W erts an der C ursorpositio n...
Seite 207 In diesem Modus können in den Graphen A und B die Zeitverläufe zweier verschiedener Messparameter einer Messung oder der Zeitverlauf eines Messparameters von 2 verschiedenen Messungen (Auswahl zweier Mes- sungen, siehe Kapitel 11.2.2) angezeigt und miteinander verglichen werden. Bewegen des Cursors: siehe Seite 215 Zoomfunktion: Über „Zoom“-Mechanismus (Touchscreen an einer Stelle den Bildschirm mit dem Stift berühren, bis zur gewünschten Stelle ziehen und Stift wieder vom Bildschirm...
Seite 208: Anzeige Im "Detail"-Modus ("Det")
11.3.1.1.2 Anzeige im „Detail“-Modus („Det“) Dieser Modus wird aktiviert, indem in einem der beiden Graphen das Feld „Det.“ aktiviert wird (siehe Abbildung 11.11). B e sch re ibu ng B e sch re ibu ng de r A na lyse -O ptio n d er a ng eze ig te n M e ssu n g u nd d es M esspa ra m e te rs C u rso r 1...
Seite 209: Schaltflächen Der Aktions-Leiste Und Ihre Funktionen
Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste (Übersicht über die Schaltflächen und ihre Funktionen: Seite 209) zum Umschal- ten in verschiedene Anzeigefunktionen und andere Aktionsschaltflächen [ x(t)-Graph innerhalb der Analyse-Option 11.3.1.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.1.2.1 Übersicht ...
Seite 210 11.3.1.2.2 Detail Mit der Betätigung dieser Schaltfläche können verschiedene Messparameter ausgewählt werden, deren Zeitverlauf in den Graphen A und B dargestellt werden soll. Es öffnet sich folgendes Auswahlfenster: Im unteren Bereich dieses Fensters ( ) wird der Graph benannt, für den der Messparameter gerade ausgewählt wird (Graph A oder B, siehe Abbildung 11.10).
Seite 211 Mit der Betätigung dieser Schaltfläche können verschiedene Messparameter ausgewählt werden, deren Zeitverlauf in den Graphen A und B dargestellt werden soll. Es öffnet sich folgendes Auswahlfenster: Im unteren Bereich dieses Fensters ( ) wird der Graph benannt, für den der Messparameter gerade ausgewählt wird (Graph A oder B, siehe Abbildung 11.10).
Seite 212 Daten enthält, bei der (“flagged data verwenden”) ausgewählt wurde, zeigt alle gespeicherten Messdaten. Über den „flagged“ Daten werden jedoch schwarze Marker angezeigt. Abbildung 11.12: Zeitdiagramm mit „flagged data verwenden“ ausgewählt Wird das gleiche Diagramm mit der Einstellung (“flagged data nicht verwenden”) angezeigt, werden die “flagged” Datenpunkte nicht im Diagramm dargestellt (Lücke).
Seite 213 Mit der Betätigung dieser Schaltflächen kann ausgewählt werden, ob der Mittelwert (MITTELWERT), Minimumwert (MINIMUM), & Maximumwert (MAXIMUM) oder Minimum- und Maximumwerte gleichzeitig in einem Diagramm (EXTREMA) des ausgewählten Messparameters als Zeitverlauf dargestellt werden soll. Diese Auswahl zeigt Auswirkungen auf den angezeigten Graphen, im Falle, dass nicht alle Datenpunkte am Bildschirm (begründet durch die beschränkte Bildschirmauflösung) dargestellt werden können.
Seite 214 Über diese Schaltfläche kann die Art des „Ausdrucks“ definiert werden. Hinweis: Der Ausdruck als „...bmp“- oder „...html“-Datei er- folgt in den Ordner „..\Data2\Benutzer\Projekt\ _Print_Outs“. Achtung: Bei Ausdruck als „...html“-Datei werden alle Eintragungen im Ordner „..\_Print_Outs“ ge- löscht. Über diese Schaltfläche können Druckereinstellungen, sowie ein Druckerwechsel vorgenommen werden (Print Setup).
Seite 215 Abbildung 11.14: Protokoll der Analyse-Option [ x(t)-Graph ] Mit Betätigen dieser Schaltfläche wird die Darstellung in beiden Graphen wieder auf die Darstellung der gesamten Messung zurückgesetzt. Diese Schaltfläche bewirkt ein Rücksetzen des Cursors in die Mitte der angezeigten Messreihe in beiden Graphen. Mit diesen Schaltflächen ist es möglich einzelne Eingänge (z.B.
Seite 216 [ x(t)-Graph ] Mit dieser Schaltfläche wird die Analyse-Option beendet und zum Startbild des Programms „C.A 8352-Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 217: Analyse Mit Der Option X(T)-Histogramm
11.3.2 Analyse mit der Option x(t)-Histogramm Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: Abbildung 11.15: Startbild innerhalb der Analyseoption [ x(t)-Histogramm ]...
Seite 218 11.3.2.1 Hauptanzeigebereich: B eschreibung B eschreib ung d er An aly se-O ption un d de s M essparam eters der angezeigten M essun g Z e itv erlauf d es M e sspa ram e te rs M itte lw ert bei D atenpunkt-A nzah l entspr.
Seite 219 Zoomfunktion: Über „Zoom“-Mechanismus (Touchscreen: an einer Stelle den Bildschirm mit dem Stift berühren, bis zur gewünschten Stelle ziehen und Stift wieder vom Bildschirm abheben; Maus: an einer Stelle mit der linken Maustaste klicken und auf der Taste bleiben, bis zur gewünschten Stelle ziehen und Maustaste wieder loslassen) im Bereich der Zeitverlaufsanzeige können einzelne Zeitbereiche herausgezoomt werden.
Seite 220 11.3.2.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.2.2.1 Übersicht ... Seite 221 ... Seite 221 ... Seite 221 ... Seite 223 ... Seite 225 ... Seite 225 ... Seite 225 ... Seite 225 ... Seite 226 ... Seite 226 „Drop-Down“-Menü bei Betätigen der Schaltfläche...
Seite 221 11.3.2.2.2 Detail Mit der Betätigung dieser Schaltfläche können verschiedene Messparameter ausgewählt werden, deren Zeitverlauf und Histogramm dargestellt werden soll. Es öffnet sich folgendes Auswahlfenster: Im unteren Bereich dieses Fensters ( ) wird der Graph benannt, für den der Messparameter gerade ausgewählt wird. Durch Betätigen dieses Feldes springt man jeweils zur Auswahl für den 2.
Seite 222 verlaufsdiagramm dargestellten Zeitbereichs dargestellt werden. Die Anzeige erscheint in einem Fenster unterhalb der Zeitver- laufs-Darstellung: Erläuterungen zu den statistischen Werten: • arithmetischer Mittelwert: Summe aller Messwerte, geteilt durch deren Anzahl. • Varianz: Sie wird gebildet, indem man die Differenz jedes einzelnen Messwerts zum (arithmetischen) Mittelwert ermit- telt, diese Differenz quadriert und dann alle so erhaltenen Werte aufsummiert.
Seite 223 Über diese Schaltfläche gelangen sie in ein Untermenü, in dem die Art der Klasseneinteilung im Histogramm dem Verlauf des gewählten Messparameters angepasst werden kann. Standardmäßig teilt die C.A. 8352 Software die Differenz zwischen dem höchsten und dem kleinsten Messwert des gewählten Messparameters im angezeigten Zeitfenster in 100 Klassen und teilt alle Datenpunkte in diese Klassen ein.
Seite 224 Wählen sie Manuell: Geben sie einen unteren Messparameter-Wert (Min) und einen oberen Messparameter-Wert (Max) für die Einteilung der Differenz in 100 Klassen ein. Danach wählen sie einen Histogramm-Typ (Type) aus: • Type A: Alle Datenpunkte, deren Wert außerhalb der oben angegebenen Limits liegen,...
Seite 225 Genaue Beschreibung siehe Kapitel 11.3.1, Seite 213. In dieser Analyseoption hat der Ausdruck folgendes Erscheinungsbild: Abbildung 11.17: Protokoll der Analyse-Option [ x(t)-Histogramm ] Mit Betätigen dieser Schaltfläche wird die Darstellung in beiden Graphen wieder auf die Darstellung und Analyse der gesamten Messung zurückgesetzt.
Seite 226 Mit diesen Pfeiltasten wird der Cursor in der Histogramm-Dar- stellung bewegt. Im Anzeigefeld darunter wird die momentane Cursorposition in [%] der analysierten Messdatenpunkte angezeigt. [ x(t)-Histo- Mit dieser Schaltfläche wird die Analyse-Option gramm ] beendet und zum Startbild des Programms „C.A 8352- Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 227: Analyse Mit Der Option Fft
11.3.3 Analyse mit der Option FFT Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: Abbildung 11.18: Startbild innerhalb der Analyseoption [ FFT ] [ FFT ] Die Anzeige der Analyse-Option...
Seite 228 11.3.3.1 Hauptanzeigebereich: Be schreib ung B eschreib ung d er A n alys e-O ption un d de s M essparam eters der angezeigten M e ssung Z e itv erla uf d es M e s spara m ete rs F F T-Sp e ktrald ars te llu ng d es M e s spara m ete rs O rdnung szahl...
Seite 229 Über „Zoom“-Mechanismus in der Spektral-Darstellung können einzelne Ordnungszahl-Bereiche herausgezoomt werden. (Rückstellen der Zoomfunktion, siehe Seite 235) Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste (Übersicht über die Schaltflächen und ihre Funktionen: Seite 230) zum Um- schalten in verschiedene Anzeigefunktionen und andere Aktionsschalt- [ FFT flächen innerhalb der Analyse-Option...
Seite 230 11.3.3.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.3.2.1 Übersicht ... Seite 231 ... Seite 232 ... Seite 232 ... Page 233 ... Seite 234 ... Seite 234 ... Seite 235 ... Seite 235 ... Seite 235 ... Seite 237 ... Seite 237 ...
Seite 231 11.3.3.2.2 Detail Mit der Betätigung dieser Schaltfläche kann eine Spektraldar- stellung verschiedener Messparameter und deren Zeitverlauf dargestellt werden: B e schreib u ng B eschreibung d er A n alyse-O ption un d de s M essparam eters der angeze igten M e ssung Z eitverla uf d es M e ssparam ete rs F F T-Sp ektraldarste llu ng...
Seite 232 Mit der Betätigung dieser Schaltfläche kann eine tabellarische Auflistung der Mittel- und Maximumwerte, sowie Grenzwerte der einzelnen Frequenzkomponenten (Ordnungszahlen) ver- schiedener Messparameter dargestellt werden: Be sch reibu ng Ana ly se-O ptio n de r ang eze ig ten M essu n g Abbildung 11.21: Anzeige der Analyse-Option FFT-Tabelle Gleichzeitig wird durch eine rote Färbung eine Grenzwertver- letzung angezeigt.
Seite 233 In dieser Ansicht haben sie die Möglichkeit, das FFT- Spektrum zu jedem Zeitpunkt der Messung (bei jedem einzelnen Speicher-Datenpunkt) zu sehen: D e scrip tio n of th e B esch re ib un g d er D e scription o f th e an alysis op tio n B esch re ib un g d er A na lyse-O p tio n disp layed m ea su re m e n t an g e ze igten M essu n g...
Seite 234 Mit der Betätigung dieser Schaltfläche können verschiedene Mess- parameter ausgewählt werden, die analysiert werden sollen. Es öffnet sich folgendes Auswahlfenster: Im unteren Bereich dieses Fensters ( ) wird der Graph benannt, für den der Messparameter gerade ausgewählt wird. Durch Betätigen dieses Feldes springt man jeweils zur Auswahl für den 2.
Seite 235 Über diese Schaltfläche können sämtliche Grenzwert-Einstel- lungen für die Frequenzkomponenten von Strom und Span- nung eingegeben, geändert, unter einem benutzerdefinierten Namen gespeichert und auch wieder auf genormte Werte aus EN 61000-2-4 rückgesetzt werden. Es erscheint folgendes Ein- gabefenster: Mit Betätigen dieser Schaltfläche wird die Darstellung in den zugehörigen Graphen wieder auf die Darstellung der gesamten Messung zurückgesetzt.
Seite 236 Abbildung 11.25: Protokoll der Analyse-Option [ FFT-Dichteverteilung ] Abbildung 11.26: Protokoll der Analyse-Option [ FFT-Tabelle ]...
Seite 237 Eingang N = gelb Mit diesen Pfeiltasten kann in der tabellarischen Anzeige durch weitere Ordnungszahlen, die momentan nicht angezeigt werden, durchgeblättert werden. Mit dieser Schaltfläche wird die Analyse-Option [ FFT ] beendet und zum Startbild des Programms „C.A 8352-Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 238 11.3.4 Analyse mit der Option EN50160 Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: Abbildung 11.27: Startbild innerhalb der Analyseoption [ 50160 ] Die Anzeige der Analyse-Option [ 50160 ]...
Seite 239 11.3.4.1 Hauptanzeigebereich: M inim um - M axim um - Einhaltung W ert W ert der EN 50160-G ren zwerte in [% ] [ 50160 ] Abbildung 11.28: Startbild innerhalb der Analyseoption im Überblick Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste (Übersicht über die Schaltflächen und ihre Funktionen: Seite 240) zum Umschal- ten in verschiedene Anzeigefunktionen und andere Aktionsschalt- flächen innerhalb der Analyse-Option...
Seite 240 11.3.4.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.4.2.1 Übersicht ... Seite 242 ... Seite 243 ... Seite 244 ... Seite 245 ... Seite 246 ... Seite 246 ... Seite 248 ... Seite 248 ... Seite 250 ... Seite 251 ... Seite 242 ...
Seite 241 ... Seite 257 ... Seite 257 ... Seite 257...
Seite 242 11.3.4.2.2 Detail Mit der Betätigung dieser Schaltfläche erhält man eine Über- sicht über die, zur Beurteilung der Spannungsqualität nach EN50160 relevanten, Parameter mit Anzeige eventueller Grenz- wertverletzungen. M inim um - M axim um - E inhaltung W ert W ert der E N 50160-G ren zw erte in [% ] Abbildung 11.29: Anzeige der Analyse-Option...
Seite 243 Spannungs-harmonische –interharmonische Telegramme als “flagged” markiert.. Wenn innerhalb eines Speicherintervalls ein Wert ge-“flagged” ist, wird der über das Speicherintervall berechnete Wert, der diesen ge-“flagged”-en Wert enthält, ebenso als “flagged” markiert. Sie können im Nachhinein entscheiden, ob diese Werte bei der Bewertung nach EN50160 inkludiert werden oder nicht.
Seite 244 Diese Ansicht zeigt alle erkannten Ereignisse, sortiert nach Restspannung und Ereignisdauer. Gleichzeitig werden die Ereignisse noch nach dem Ort ihres Auftretens (Nummer der Phase bei einphasigem Ereignis oder 3-phasiges Ereignis) geordnet. Abbildung 11.31: Anzeige bei Analyse-Option [ Ereignis Tabelle ] 50160- Die Start-Schwelle zur Berechnung der Ereignis-Dauer wird ganz unten angezeigt.
Seite 245 Diese Option zeigt eine Liste mit allen aufgetretenen Grenz- wertverletzungen, aufgelistet mit fortlaufender Nummerierung, Datum, Zeit, Dauer der Verletzung und der Phase, in der die Verletzung aufgetreten ist, dessen Restspannung (Extrema). Abbildung 11.32: Anzeige bei Analyse-Option [ Ereignis Liste ] 50160- Die Start-Schwelle zur Berechnung der Ereignis-Dauer wird ganz unten angezeigt und kann über das Untermenü...
Seite 246 Diese Option zeigt einen Vergleich der eingetretenen Span- nungsereignisse mit der sog. „CBEMA“-Kurve: Die „Computer and Business Equipment Manufacturers Associ- ation“ (CBEMA) spezifizierte auf Basis der AC Spannungsab- weichung Toleranzwerte, bei welchen die Computer und Büro- maschinen den Betrieb ohne Fehlfunktionen noch verrichten sollten.
Seite 247 Nach Betätigen der Schaltfläche [RVC Eval ] erscheint eine Ansicht mit einer automatischen statistischen Auswertung von schnellen Spannungsänderungen (RVC; Rapid Voltage Changes) nach IEC 61000-3-7. Abbildung 11.34: Anzeige Analyse-Option [ RVC Eval ]; 50160- Table1 Diese Anzeige zeigt eine automatische statistische Auswertung von schnellen Spannungsänderungen (RVC;...
Seite 248 Table1: Zusätzlich zur Information aus Table2 (siehe Beschreibung oben), wird hier eine weitere Klassifizierung in verschiedene dmax-Bereiche vorgenommen. Diese Ansicht zeigt alle erfassten schnellen Spannungsänderungen (RVCs; Rapid Voltage Changes) in Form einer Liste mit folgenden Parametern: fortlaufende Nummerierung, Datum, Zeit, Phase, dmax, dc, Dauer. Abbildung 11.35: Anzeige der Analyse-Option [ RVC Liste ] 50160-...
Seite 249 Diese Option zeigt alle erfassten schnellen Spannungsänderungen (RVCs, Rapid Voltage Changes) in Tabellenform, sortiert nach Dauer und dc- (oder dmax-) Werten, an: Abbildung 11.36: Anzeige der Analyse-Option 50160- [ RVC Tabelle ] Je nachdem, ob dc- ( , default) oder dmax ( ) gewählt ist, zeigt die erste Spalte deren Wertebereiche an, während die erste Zeile der Tabelle die Bereiche für die Dauer der RVCs angibt.
Seite 250 Diese Ansicht zeigt eine tägliche/wöchentliche Statistik über die erfassten schnellen Spannungsänderungen (RVCs; Rapid Voltage Changes), wie sie in der EN50160 gefordert ist, an: Abbildung 11.37: Anzeige der Analyse-Option [ RVC Tage ] 50160- Abhängig davon, ob dc ( , default) oder dmax ( gewählt wurde und ob Tag ( , default) oder Woche ) gewählt wurde, zeigt diese Option die entsprechende...
Seite 251 Über diese Schaltfläche können sämtliche Grenzwert-Einstel- lungen für eine Spannungsqualitätsanalyse vorgenommen werden. Die Schaltfläche [ Rücksetzen ] setzt alle Grenzwert- festlegungen auf Werte nach EN 50160 zurück. Es erscheint folgendes Eingabefenster: Mit der „Filter“-Funktion kann die Zahl der angezeigten Ereignisse (Ereignis Liste, CBEMA) bzw. die Zahl der angezeigten RVCs (RVC Liste) reduziert werden: Nur Ereignisse, die folgenden wähl-/einstellbaren Filter- Kriterien entsprechen, werden in der Ereignis Liste und der...
Seite 252 Nur RVCs, die folgenden wähl-/einstellbaren Filter-Kriterien entsprechen, werden in der RVC Liste angezeigt: Zeitintervall, Phase, dmax, dc und RVC-Dauer. Wenn die Filterfunktion aktiviert ist, blinkt die Filter-Schaltfläche rot ( Mit der “Klassifizierung”-Funktion in den Ereignis-Optionen, kann der Startwert für die Berechnung der Dauer der Ereignisse verändert werden: Normalerweise ist der Startwert für die Berechnung der Ereignisdauer, der Zeitpunkt, an dem die Spannung 90% U...
Seite 253 Mit der “Klassifizierung”-Funktion in der Analyse-Option 50160- [ RVC Tabelle ] können die Sortier-Bereiche der RVC Tabelle geändert werden. Die Bereichsgrenzen für die RVC-Dauer können über Eingaben in die weißen Felder des “RVC Tabelle Bin Bereiche” geändert werden. Die Bereichsgrenzen für die dc- (bzw. dmax-) Werte können über Eingaben in die weißen Felder des “RVC Tabelle dc Bereiche”...
Seite 254 Abbildung 11.38: Protokoll 1 der Analyse-Option [ 50160-Gesamt ] Abbildung 11.39: Protokoll 2 der Analyse-Option [ 50160-Gesamt ]...
Seite 255 Abbildung 11.40: Protokoll der Analyse-Option [ 50160-Spektrum ] Abbildung 11.41: Protokoll 2 der Analyse-Option [ 50160-Ereignisse ]...
Seite 256 Abbildung 11.42: Protokoll der Analyse-Option [ 50160-CBEMA ]...
Seite 257 Eingang 1 = rot; Eingang 2 = blau; Eingang 3 = grün Mit diesen Pfeiltasten kann in der Ereignisliste oder in der „CBEMA“-Kurve durch die Ereignisse geblättert werden. Mit dieser Schaltfläche wird die Analyse-Option [ 50160 ] endet und zum Startbild des Programms „C.A 8352-Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 258: Analyse Mit Der Option Transient
11.3.5 Analyse mit der Option Transient Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: [ Transient ] Abbildung 11.43: Startbild innerhalb der Analyseoption 11.3.5.1 Hauptanzeigebereich: Die Anzeige der Analyse-Option...
Seite 259 [ Transient ] Abbildung 11.44: Startbild innerhalb der Analyseoption im Überblick Durch Betätigen der Felder im Kopf der Tabelle („Nr.“, „Datum“-„Zeit“, „Phase“, „Ereignis-Kriterium“) können die Eintragungen in der Liste entsprechend dem betätigten Feld sortiert werden. Mit den „Pfeil“-Schaltflächen (siehe Seite 269) kann durch die Ereignisse geblättert werden.
Seite 260 11.3.5.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.5.2.1 Übersicht ... Seite 261 ... Seite 261 ... Seite 265 ... Seite 266 ... Seite 266 ... Seite 267 ... Seite 268 ... Seite 268 ... Seite 268 ... Seite 268 ... Seite 269 ...
Seite 261 11.3.5.2.2 Detail Mit der Betätigung dieser Schaltfläche gelangt man zu einer Übersicht über die aufgezeichneten (transienten) Ereignisse in der Reihenfolge ihres zeitlichen Auftretens. In dieser Auflistung ist noch das Ereignis-Kriterium, das zum Erkennen des Ereig- nisses geführt hat, und die Phase, in der das Ereignis aufge- treten ist, angeführt.
Seite 262 B eschreibung B eschreibung d er A nalyse-O ption der angezeigten M essung und des M e sspa ram e ters A nzeige des M essparam eter-W e rts an der C ursorposition G ra ph A U m sch alten zw isch en: C ursor “D eta il”(D et.)-M o du s/ “Info rm ation”(Inf.)-M od us/...
Seite 263 Bewegen des Cursors: siehe Seite 269 Skalierung der Y-Achse ändern: siehe Seite 207 • Anzeige im „Information“-Modus („Info“) Dieser Modus wird aktiviert, indem in einem der beiden Graphen das Feld „Info.“ aktiviert wird (siehe Abbildung 11.47). Be schreibung Be schreibung d er A nalyse-O ptio n der angezeigten M essung und des M e ssparam eters G ra p h A...
Seite 264 • Anzeige im „Detail“-Modus („Det“) Dieser Modus wird aktiviert, indem in einem der beiden Graphen das Feld „Det.“ aktiviert wird (siehe Abbildung 11.48). B esch re ib un g B esch re ib un g de r A na ly se -O p tio n d er an ge z eig te n M e ssu ng u nd d es M essp aram e te rs C urso r 1...
Seite 265 In dieser Option wird das/die ausgewählten Ereignisse einer Fre- quenzanalyse unterzogen. • Anzeige im „Vergleich“-Modus („Com“) Dieser Modus wird aktiviert, indem in beiden Graphen das Feld „Com.“ aktiviert wird (siehe Abbildung 11.49). Be schreibung Be schreibung der Analyse-O ption der angezeigten M essung und des M essparam eters An zeige des M essparam eter-W erts...
Seite 266 Zoomfunktion: Über „Zoom“-Mechanismus (Touchscreen: an einer Stelle den Bildschirm mit dem Stift berühren, bis zur gewünschten Stelle ziehen und Stift wieder vom Bildschirm abheben; Maus: an einer Stelle mit der linken Maustaste klicken und auf der Taste bleiben, bis zur gewünschten Stelle ziehen und Maustaste wieder loslassen) im Bereich eines Graphen können einzelne Frequenz- bereiche herausgezoomt werden.
Seite 267 Genaue Beschreibung siehe Kapitel 11.3.1, Seite 213. In den „Transient“ - Analyseoptionen hat der Ausdruck folgendes Erscheinungsbild: Abbildung 11.50: Protokoll der Analyse-Option [ Transient-Tabelle ] Abbildung 11.51: Protokoll der Analyse-Option [ Transient-x(t) Graph ]...
Seite 268 Abbildung 11.52: Protokoll der Analyse-Option [ Transient-Spektrum ] Mit Betätigen dieser Schaltfläche wird die Darstellung in beiden Graphen wieder auf die Darstellung des gesamten Ereignisses zurückgesetzt. Diese Schaltfläche bewirkt ein Rücksetzen des Cursors in die Mitte der Anzeige in beiden Graphen. Durch Betätigen dieser Schaltfläche wird die Liste der transien- ten Ereignisse in ein „...txt.“-file exportiert.
Seite 269 Mit diesen Pfeiltasten wird der Cursor in beiden Graphen gleich- zeitig bewegt. Im Anzeigefeld darunter wird die momentane Cursorposition in Zeit (x(t)-Graph) bzw. in Frequenz (Spektrum) angegeben. Mit dieser Schaltfläche wird die Analyse-Option [ Transient ] endet und zum Startbild des Programms „C.A 8352-Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 270: Analyse Mit Der Option Telegramm
11.3.6 Analyse mit der Option Telegramm Nach den unter Kapitel 11.2.2 und 11.2.3 beschriebenen Vorgängen erscheint bei gedrückter Schaltfläche und nach Verstreichen einer gewissen Zeit, in der die gewünschten Messdaten eingelesen werden, eine Anzeige, die strukturell wie folgt aussieht: Abbildung 11.53: Startbild innerhalb der Analyseoption [ Telegramm ] [ Telegramm ] Die Anzeige der Analyse-Option...
Seite 271: Hauptanzeigebereich
11.3.6.1 Hauptanzeigebereich: Abbildung 11.54: Startbild innerhalb der Analyseoption [ Telegramm ] im Überblick Rechter Fensterrand: Am rechten Fensterrand befindet sich die Aktions-Leiste (Übersicht über die Schaltflächen und ihre Funktionen: Seite 272) zum Umschalten in verschiedene Anzeigefunktionen und andere Aktionsschaltflächen innerhalb der Analyse- [ Telegramm Option...
Seite 272 11.3.6.2 Schaltflächen der Aktions-Leiste und ihre Funktionen 11.3.6.2.1 Übersicht ... Seite 272 ... Seite 273 ... Seite 274 ... Seite 275 ... Seite 276 ... Seite 276 ... Seite 276 ... Seite 276 ... Seite 276 ... Seite 276 11.3.6.2.2 Detail Mit der Betätigung dieser Schaltfläche gelangt man zu einer Übersicht über die aufgezeichneten Telegramme in der Reihen- folge ihres zeitlichen Auftretens.
Seite 273 Abbildung 11.55: Anzeige der Analyse-Option [ Tabelle ] Alarm- Über diese Schaltfläche gelangt man zu einer Darstellung des zeitlichen Verlaufs der gewählten Telegramme in Sekunden: Zeitverlauf der ausg ew ählten C urs or Telegram m e B e schreibung zu den an gezeigten Telegram m -P aram etern in diesem A b schnitt Abbildung 11.56: Anzeige der Analyse-Option Telegramm-...
Seite 274 Freq: Gibt die exakt gemessene Frequenz für das „eingefangene“ Telegramm an. Umax: Zeigt die maximale Spannungshöhe (Effektiv- wert) des Telegrammsignals an, welche während des „eingefangenen“ Telegramms aufgetreten ist. Imax: Zeigt die maximale Stromhöhe (Effektivwert) des Telegrammsignals an, welche während des „eingefangenen“...
Seite 275 Genaue Beschreibung siehe Kapitel 11.3.1, Seite 213. In den „Telegramm“ - Analyseoptionen hat der Ausdruck folgen- des Erscheinungsbild: Abbildung 11.57: Protokoll der Analyse-Option [ Telegramm-Tabelle ] Abbildung 11.58: Protokoll der Analyse-Option [ Telegramm-x(t) Graph ]...
Seite 276 Mit diesen Pfeiltasten wird der Cursor in der Darstellung der Telegramm-Zeitverläufe bewegt. Im Anzeigefeld darunter wird die momentane Cursorposition in Sekunden der Telegrammdauer angezeigt. Mit dieser Schaltfläche wird die Analyse-Option [ Telegramm ] beendet und zum Startbild des Programms „C.A 8352-Post“ (siehe Kapitel 11.2) zurückgekehrt.
Seite 277 07 – 2004 Code 691239A02 – Ed. 1 Shanghai Pujiang Enerdis Inst. buildind, n°381 Xiang Road China 200081 SHANGHAI. Tél (021) (021) Deutschland - Straßburger Str 34 - 77694 KEHL/RHEIN - Tel : (0785 1) 99 26-0 - Fax : (07851) 99 26-60 España - C/ Roger de Flor N°293 - Planta 1 - 08025 BARCELONA - Tél : (93) 459 08 11 - Fax : (93) 459 14 43 Italia - Via Sant’...

Chauvin Arnoux C.A 8352 Funktionsbeschreibung

1 Einleitung

2 System

3 Gerätebedienung - Erste Schritte

4 Daten

5 Technische Daten der Zangenstromwandler und Datalogger

6 Service

7 Bestellung

8 Anhang

9 Einstellungen am Gerät vor der Messung

10 Messung

11 A 8352-Post (Datenanalyse)

Quicklinks

Verwandte Anleitungen für Chauvin Arnoux C.A 8352

Inhaltszusammenfassung für Chauvin Arnoux C.A 8352

Inhaltsverzeichnis
