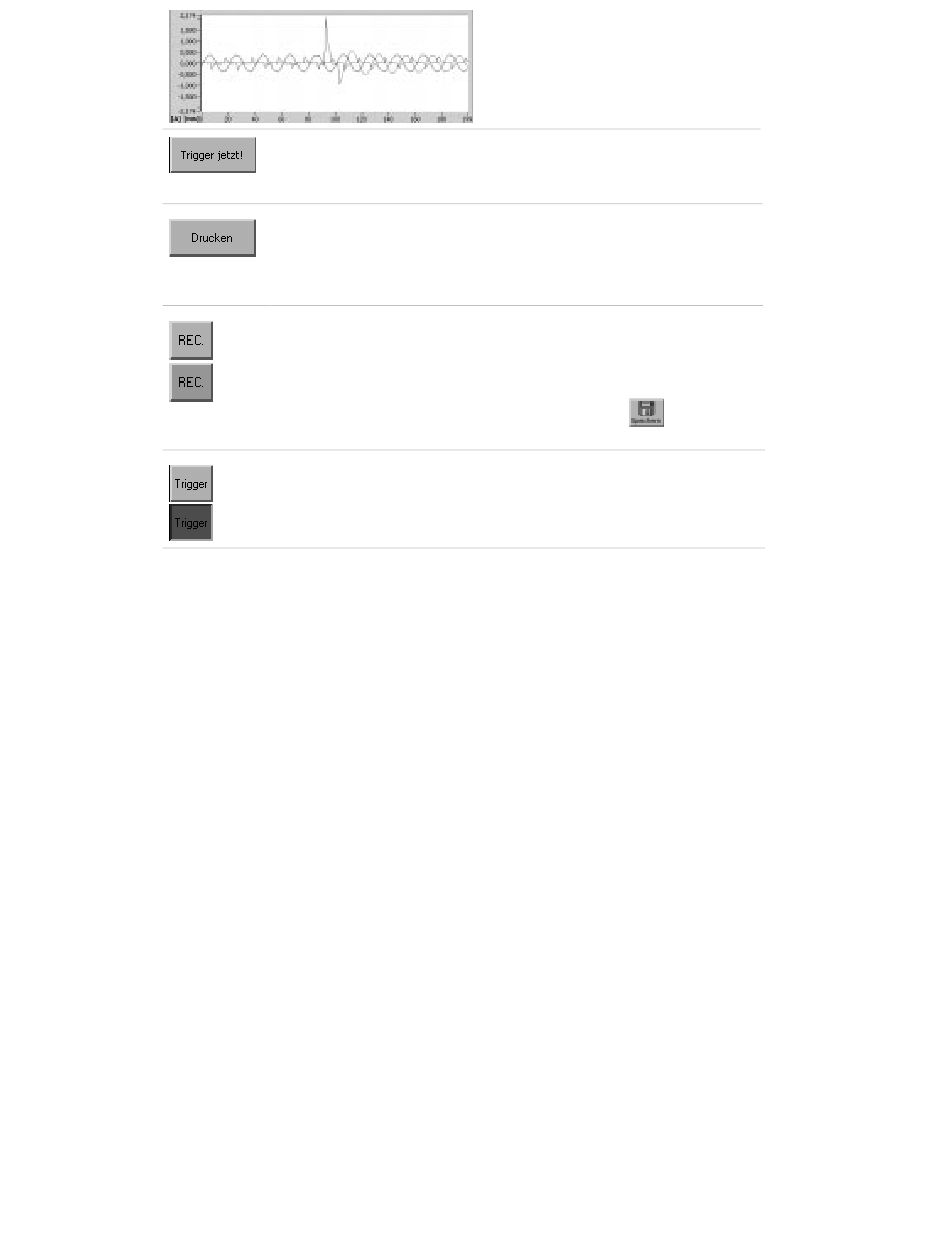

Bei Betätigung der Schaltfläche
getriggert, d.h. die momentanen Zeitverläufe werden in einem
Transienten-„Schuss" gespeichert.
Bei Betätigung der Schaltfläche
Panel" geöffnet, welches das Drucken, bzw. das Speichern als
BMP, des aktuell angezeigten Bildschirmbildes ermöglicht. Ge-
naueres dazu siehe Seite 106.
Diese Schaltfläche ist nicht aktivierbar. Sie dient nur zur Infor-
mation ob gerade eine Datenaufzeichnung stattfindet oder
(grau)
nicht. Eine Datenaufzeichnung findet statt, wenn diese Schalt-
fläche grün ist. Ein Wechsel in das Modul der Datenauf-
(grün)
zeichnung ist durch Drücken der Schaltfläche
auf der Modul-Optionen-Leiste jederzeit möglich.
Diese Schaltfläche ist nicht aktivierbar. Sie dient nur zur Infor-
(grau)
mation ob gerade ein vordefiniertes Ereignis stattfindet oder
nicht. Bei Eintritt des vordefinierten Ereignisses wechselt die
Farbe der Schaltfläche auf rot.
(rot)
Zeitverlauf der gemessenen Ströme
im Zeitfenster von 200 ms um das
angezeigte Ereignis: (farbliche Kenn-
zeichnung der Phasen:
1...rot; 2...blau;
3...grün; N...gelb)
[ Trigger jetzt! ]
[ Drucken ]
wird das „Print
169
wird manuell
[ Speichern ]
