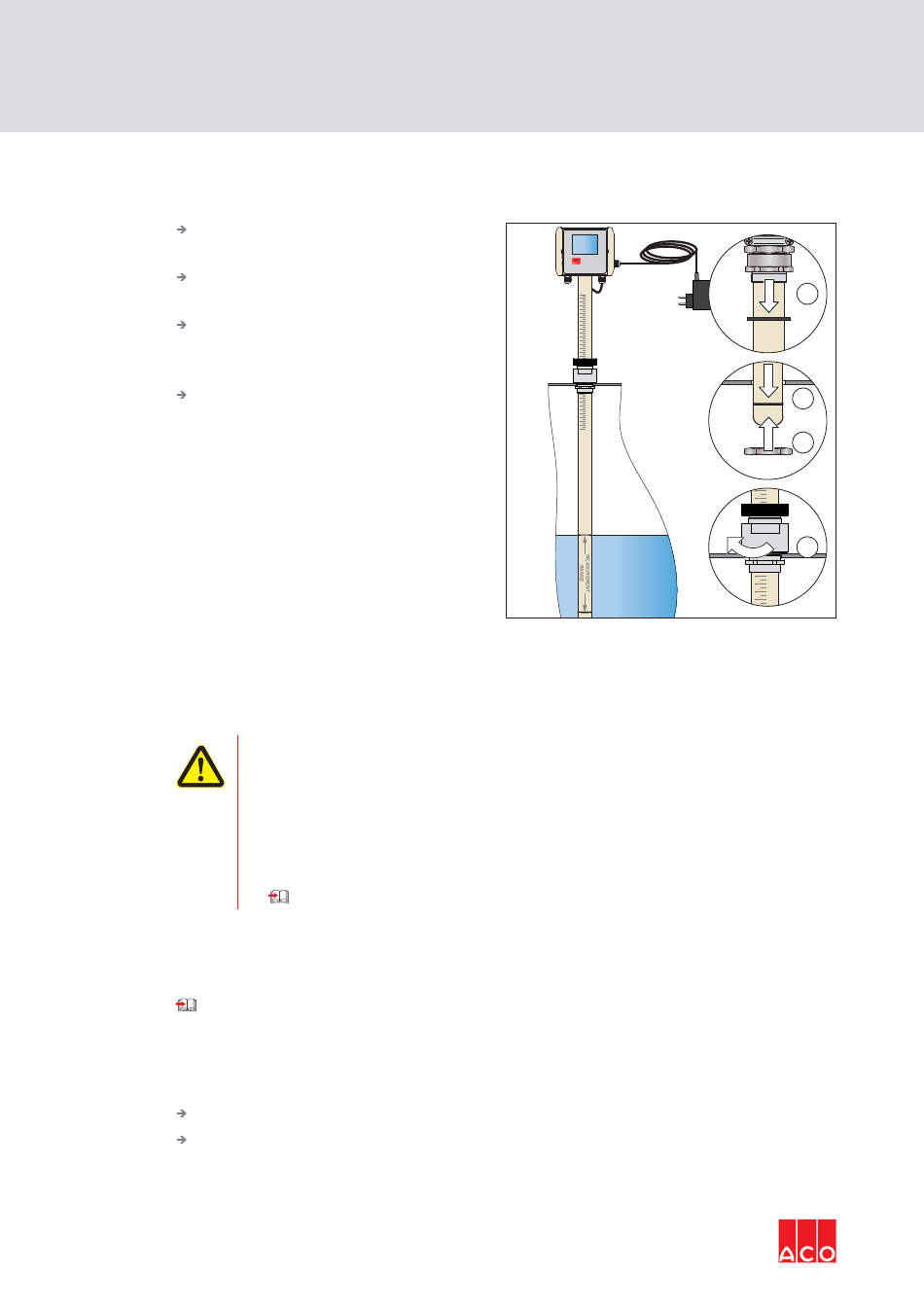

Installation bei Abscheider Freiaufstellung
3.3.3 Ovale und runde Bauform – Edelstahl (1.4571)
Gegenmutter vom Gewindeansatz der
Klemmverschraubung lösen (1).
Messstab durch Montageöffnung stecken
(2).
Gegenmutter über die Revisionsöffnung
von Innen über den Messstab schieben
(3).
Schraubverbindung herstellen,
Gegenmutter festhalten und
Klemmverschraubung mit Rohrzange
handfest anziehen (4).

3.4 Elektroinstallation

3.4.1 Elektrische Daten

Kap. 8.1 „Kenndaten Auswertegerät".
3.4.2 Elektroinstallation
Schukosteckdose für Auswertegerät gemäß Angaben des Herstellers installieren.
Sammelstörmeldung einrichten. Auswertegerät besitzt drei potentialfreie Kontakte
zur Übertragung von zwei Betriebsmeldungen (Vor- und Vollarm) und einer
Sammelstörmeldung. Zur Weiterleitung ist eine Leitung im Auswertegerät anzuklemmen.
18/ 72
WARNUNG
Stromschlaggefahr durch spannungsführende Teile
Das Auswertegerät darf erst nach Abschluss der Montagearbeiten und
■
Elektroinstallation an die Stromversorgung angeschlossen werden.
Elektrische Anschlüsse dürfen nur von Elektrofachkräften durchführt werden.
■
Elektrische Anschlüsse sind gemäß Stromlaufplan durchzuführen,
■
Kap. 8.4 „Stromlaufplan".
