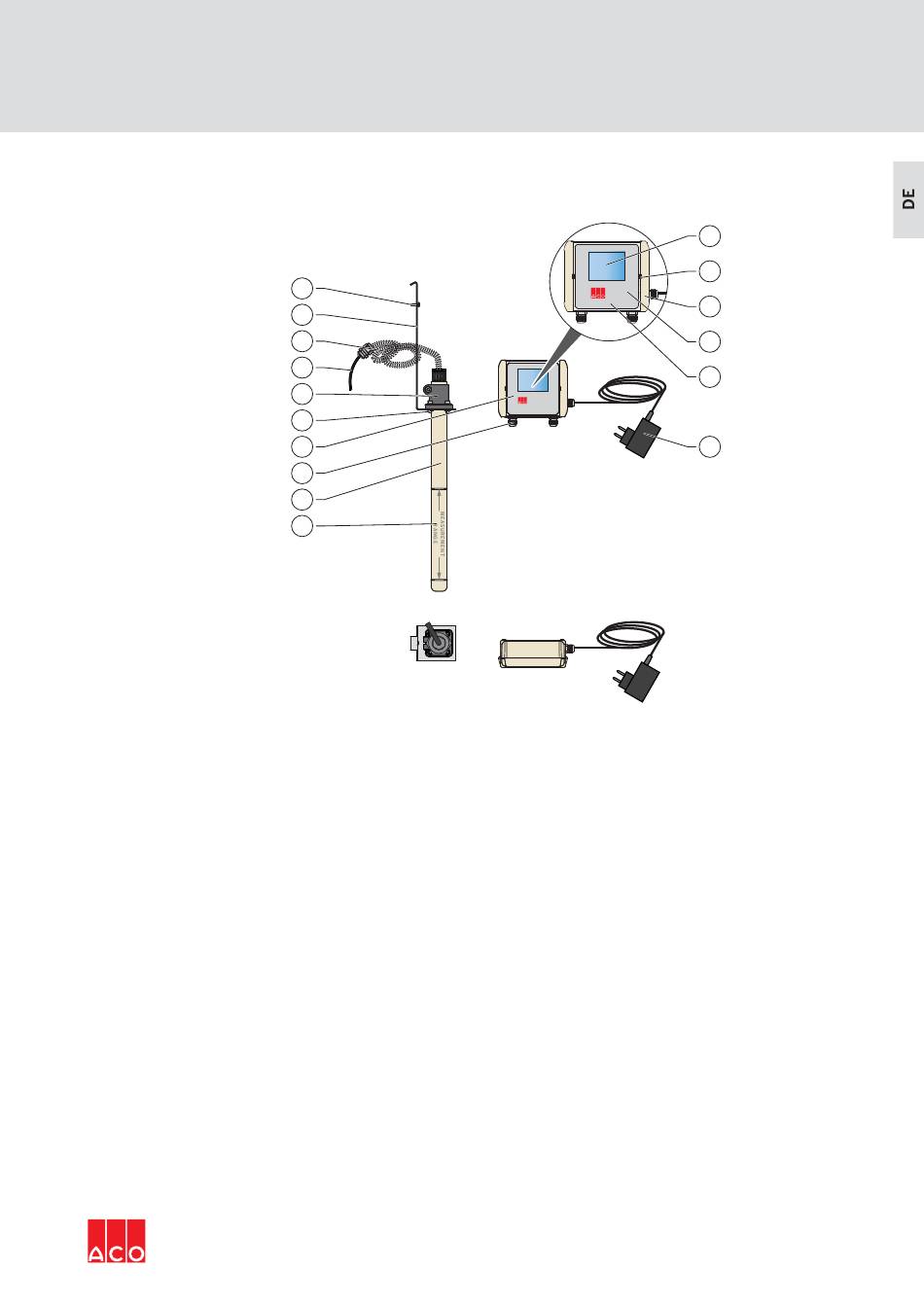

2.2.2 Ausführung für Fettabscheider Erdeinbau
16
15
14
13
12
11
10
9
8
7
1 = Touch-Panel *
2 = Aussparung zum Öffnen der Frontklappe durch
Hebelwerkszeug (z. B. Schraubenzieher)
3 = Klappenteil
4 = Transparente Frontklappe
5 = Klemmenraum *
6 = 3 m Anschlusskabel mit Netzteil
7 = Heiz- und Messbereich
8 = Messstab
Im Innern des Auswertegeräts
*
Fettschichtdickenmessgerät Multi Control
9 = Kabelverschraubung (Anschluss Weiterleitung
Betriebs- und Störmeldung)
10 = Auswertegerät
11 = Befestigungsschrauben
12 = Klemmverschraubung
13 = Anschlusskabel (10 m, 20 m bzw. 30 m lang)
14 = Kabelverschraubung
15 = Halterung
16 = Befestigungsschraube (EJOT)
Produktbeschreibung
1
2
3
4
5
6
13/ 72
