Bauteile; Ausführung Für Fettabscheider Freiaufstellung - ACO Haustechnik Multi Control Gebrauchsanleitung

Fettschichtdickenmessgerät Multi Control
Produktbeschreibung

2.2 Bauteile

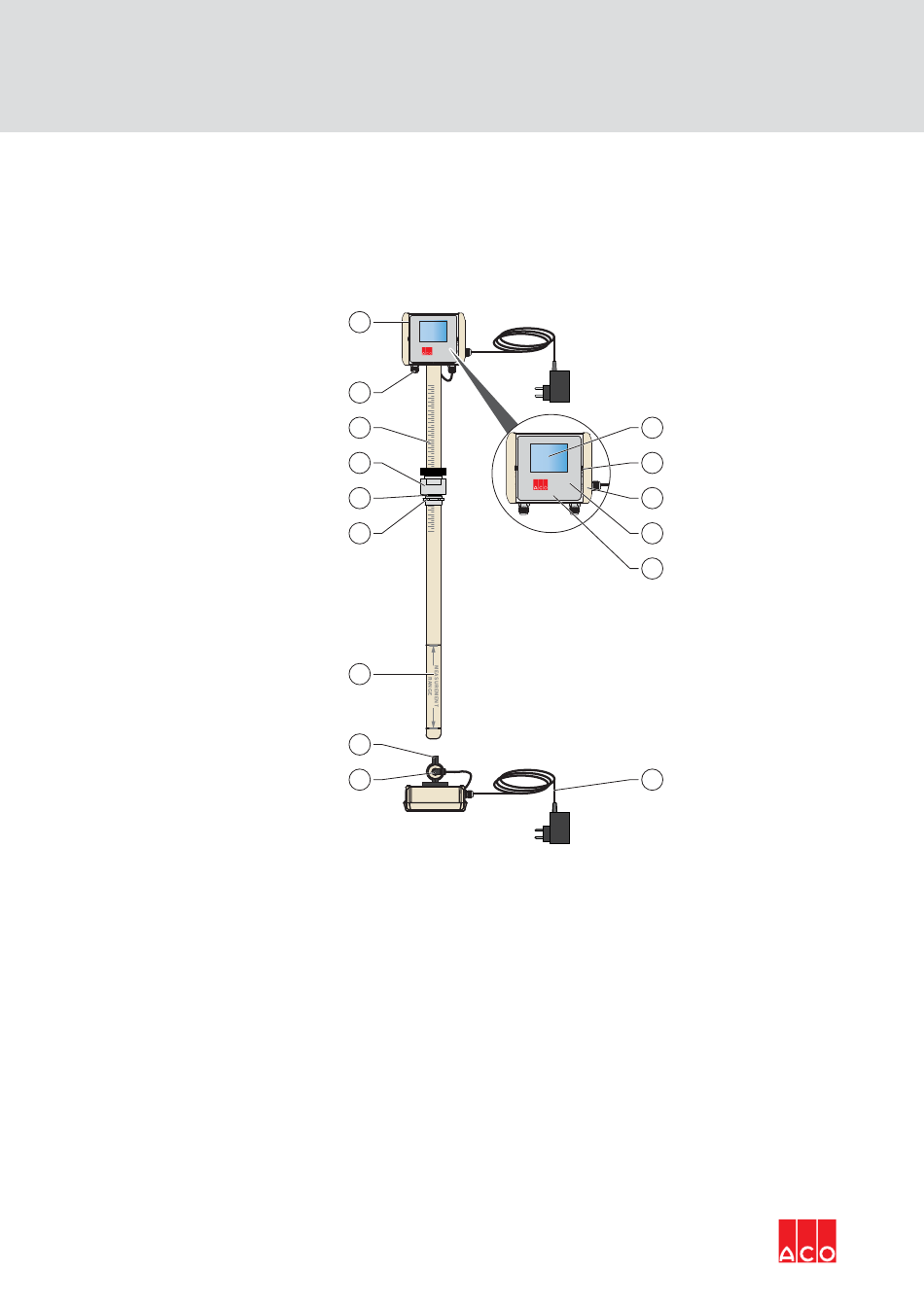

2.2.1 Ausführung für Fettabscheider Freiaufstellung
1 = Touch-Panel
2 = Aussparung zum Öffnen der Frontklappe durch
Hebelwerkszeug (z. B. Schraubenzieher)
3 = Klappenteil
4 = Transparente Frontklappe
5 = Klemmenraum
6 = 3 m Anschlusskabel mit Netzteil
7 = Anschlussstecker
8 = Halterung
* Im Innern des Auswertegeräts
12/ 72
15
850
14
4
3
2
1
800
9
8
7
13
6
5
4
3
2
1
700
9
12 8
7
6
5
4
3
2
1
600
11
9
8
7
6
5
4
3
2
10
1
500
9
8
7
*
*
1
2
3
4
5
6
9 = Heiz- und Messbereich
10 = Gegenmutter
11 = Dichtring
12 = Klemmverschraubung
13 = Messstab mit Einstellskala
14 = Kabelverschraubung (Anschluss Weiterleitung
Betriebs- und Störmeldung)
15 = Auswertegerät
