Elektrischer Anschluss
Der Anschluss der Motoren darf nicht verwechselt werden! Es darf
nur eine Fußtieflage möglich sein. Für die richtige Zuordnung der
Höhenmotoren sind die Aufkleber zu beachten!
Bei der Verbindung des Kabelstrangs mit den Motoren darf kein
Kabel eingeklemmt oder beschädigt werden.
-
Die Trafoeinheit muss sich nach der Montage grundsätzlich außerhalb des
Bettes befinden!
-
Die Elektromotoren und der Handschalter werden über einen gemein-
samen Kabelstrang angeschlossen.

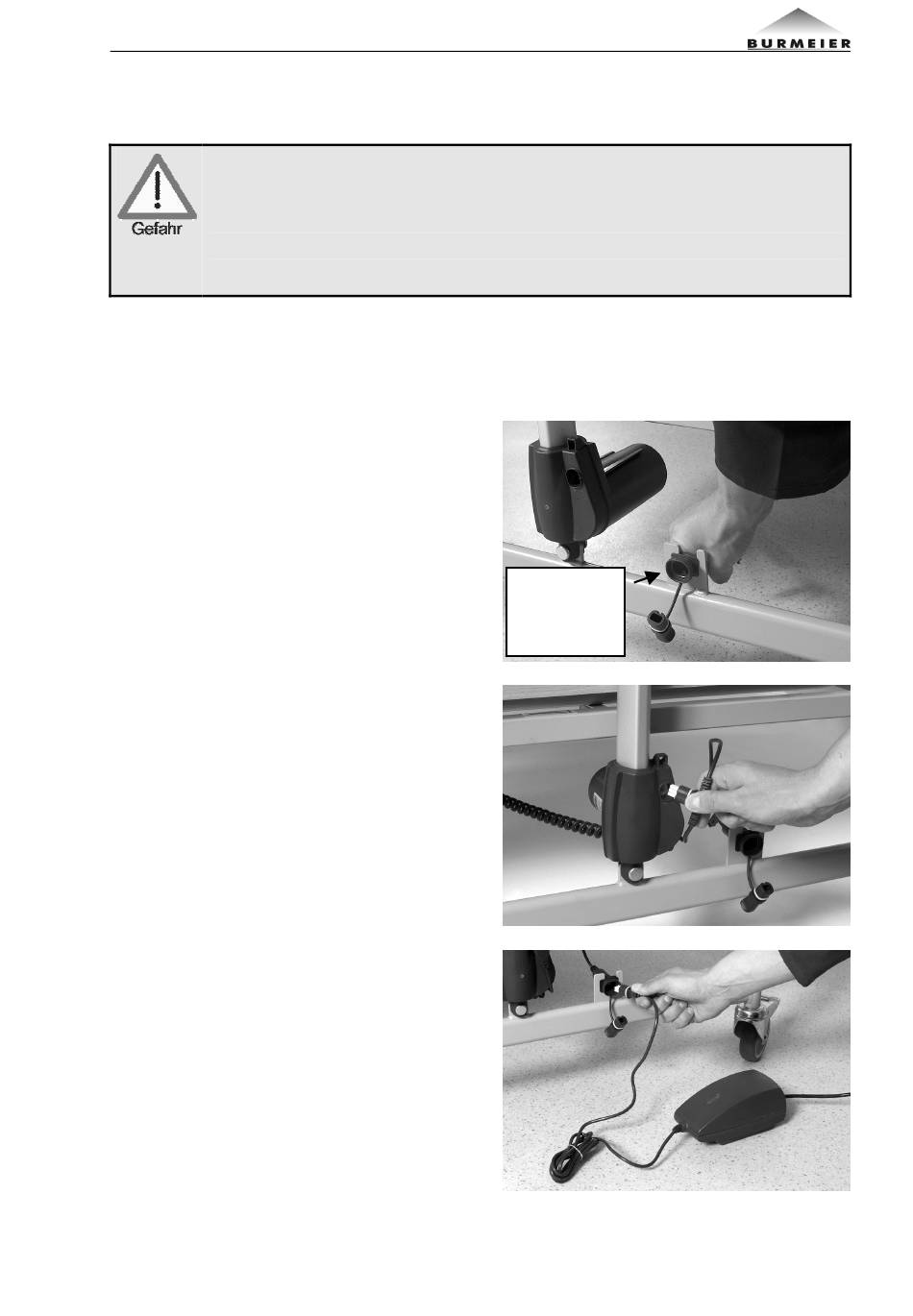

• Stecken Sie die offene Steckerkupp-
lung in die Zugentlastung am Kopfteil.
• Stecken Sie den Stecker des Rücken-
lehnenmotors
Motor.
• Klipsen Sie die Zugentlastung am
Rückenlehnenmotor ein.
• Stecken Sie den Stecker des Ober-
schenkellehnenmotors in die Buchse
am Motor.
• Klipsen Sie die Zugentlastung am
Oberschenkelmotor ein.
• Stecken Sie den Stecker des Verbin-
dungskabels der Trafoeinheit in die
Steckerkupplung an der Kopfseite.
in
die
Buchse
am
Stecker-
kupplung in
Zugentlastung
