Membran-Flüssigkeitspumpe NF 1.60
1 Auslass
2 Einlass
3 Abschlussplatte
4 Anschlussplatte
5 Zwischenplatte
6 Motor
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
KNF Flodos AG BA_NF1.60_DE_04_161565
Original-Betriebs- und Montageanleitung
5.

Aufbau und Funktion

Aufbau

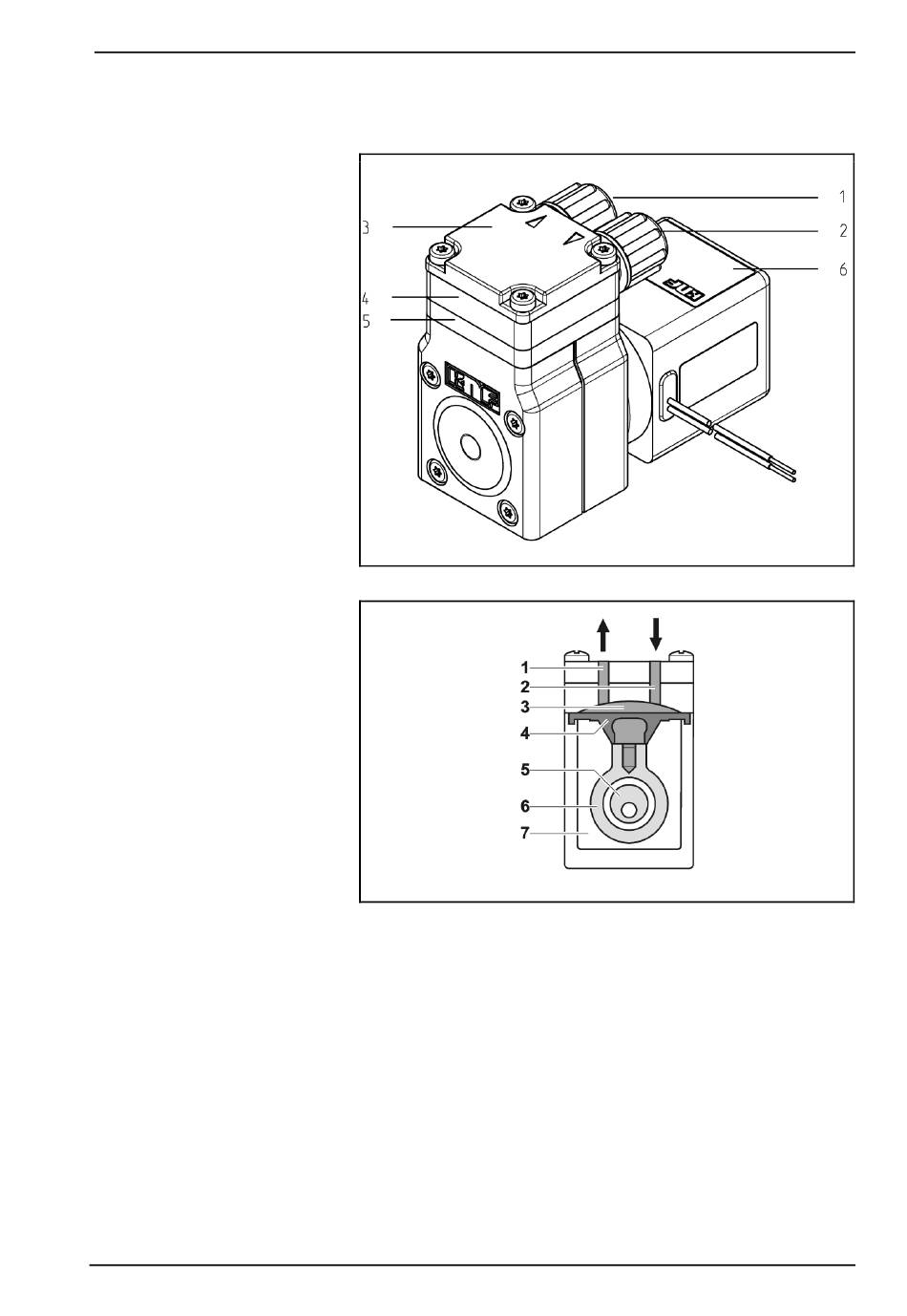

Fig. 1: Membran-Flüssigkeitspumpe NF 1.60
Fig. 2: Aufbau Pumpe
Die Membran-Flüssigkeitspumpen basieren auf der Technik der
oszillierenden Verdrängerpumpen. Die elastische Membrane (4)
wird durch den Exzenter (5) und den Pleuel (6) auf und ab bewegt.
Im Abwärtshub saugt sie das zu fördernde Medium über das
Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das
Medium über das Auslassventil (1) aus dem Pumpenkopf heraus.
Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra-
ne hermetisch getrennt.
NF 1.60 - Version (Vorgegebene Fördermenge)
Dieser Pumpentyp stellt die einfachste Version der aufgeführten
Produkte dar und fördert mit vorgegebener Fördermenge.
Aufbau und Funktion
