KNF NF 1.60 series Betriebs- Und Montageanleitung Seite 16

Membran-Flüssigkeitspumpe NF 1.60

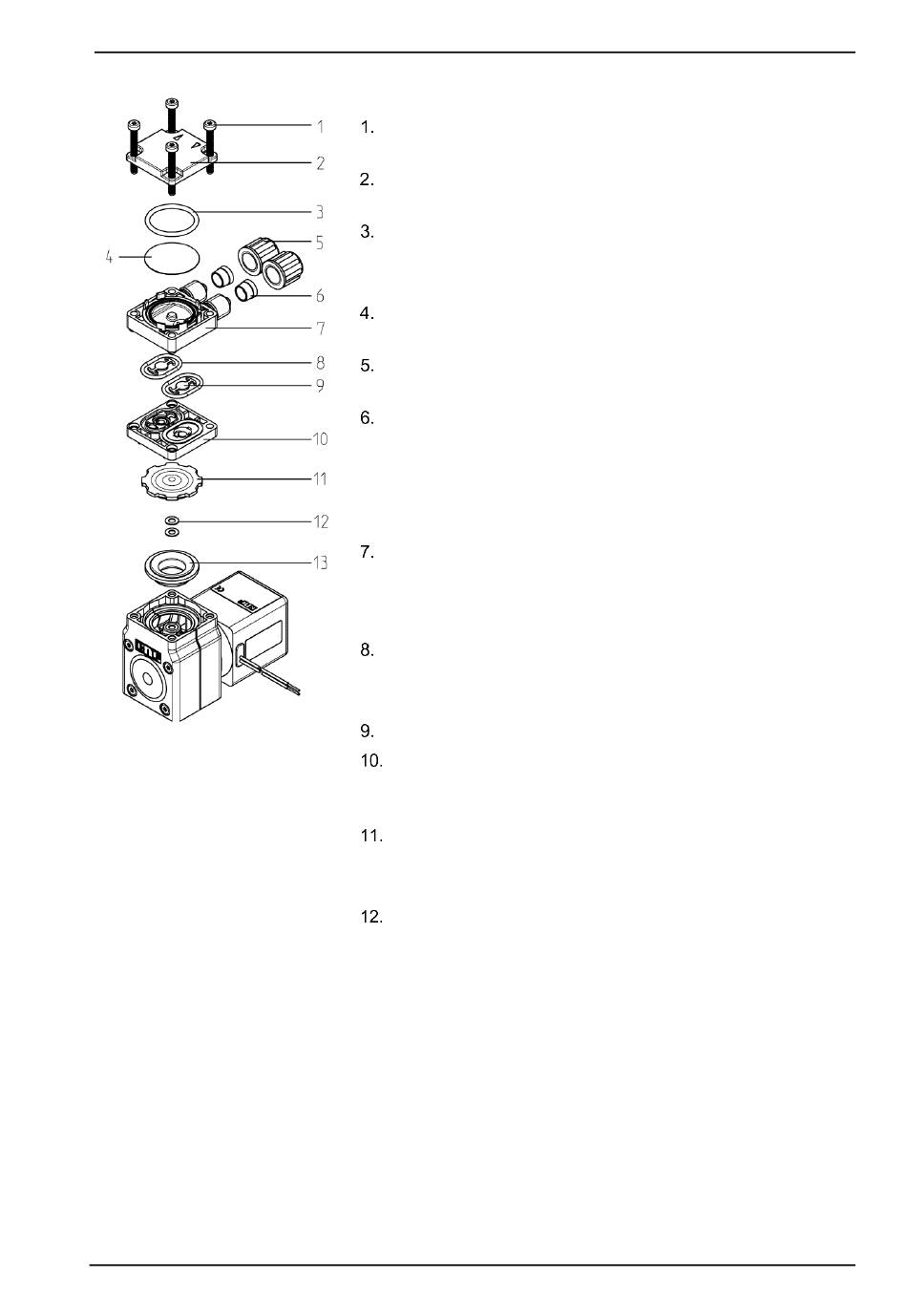

Fig. 8
1 Kopfschrauben
2 Abschlussplatte
3 Dichtung
4 Schwingmembrane
5 Überwurfmuttern
6 Klemmring
7 Anschlussplatte
8 Dichtungen
9 Ankerventile
10 Zwischenplatte
11 Wulstmembrane
12 Scheiben
13 Einlegering
KNF Flodos AG BA_NF1.60_DE_04_161565
Original-Betriebs- und Montageanleitung
Pumpenkopf demontieren
Die vier Kopfschrauben (1) mit Hilfe des Torx T10 Schrauben-
ziehers lösen
Überwurfmutter (5) lösen und Schlauch entfernen. Klemmring
(6) auf Schlauch belassen
Dichtung (3) und Schwingmembrane (4) von Anschlussplatte
(7) entfernen
Ventile und Dichtungen entfernen
Die beiden Ankerventile (9) aus der Zwischenplatte (10), sowie
der Anschlussplatte (7) entfernen
Die beiden Dichtungen zu den Ankerventilen (8) aus der An-
schlussplatte (7) entfernen
Wulstmembrane (11) mittels Anschlussplatte (7) lösen. Sicher-
stellen, dass keine Scheiben (12) ins Pumpengehäuse gelan-
gen.
Es wird empfohlen die Wulstmembrane (11) zu ersetzen
Teile reinigen
Ankerventile (9), Dichtungen zu den Ankerventilen (8),
Schwingmembrane (4) und zugehörige Dichtung (3) und
Wulstmembrane (11) mit einem Lappen reinigen und an-
schliessend mit Pressluft abblasen
Zwischenplatte (10), Anschlussplatte (7) und Abschlussplatte
(2) mit Pressluft ausblasen
Membrane montieren
Lage des Einlegeringes (13) kontrollieren
Wulstmembrane (11) mit Scheiben (12) in Pleuel einschrau-
ben. Sicherstellen, dass keine Scheiben (12) ins Pumpenge-
häuse gelangen.
Wulstmembrane mittels Anschlussplatte (7) vorsichtig anzie-
hen
Ventile und Dichtungen montieren
Dichtungen (8) und Ankerventile (9) in die Zwischenplatte (10)
und Anschlussplatte (7) einlegen
