Überdruck-Abblaseventil PRV
Das Überdruck-Abblaseventil PRV - (Pressure Relief Valve), im Weiteren PRV genannt -ist
eine im Druckregler eingebaute, selbsttätig wirkende Sicherheitseinrichtung mit begrenztem
Durchfluss. Das PRV schützt die angeschlossenen Verbraucher vor unzulässig hohem Druck.
Entsteht auf der Ausgangsseite ein unzulässig hoher Druck, z. B. durch hohe Temperaturen,
öffnet das PRV und bläst den Überdruck über die Atmungsöffnung ab. Nach dem Druckabbau
schließt das PRV selbsttätig.
Der Druckregler mit PRV ist auf dem Typschild mit „PRV" gekennzeichnet.

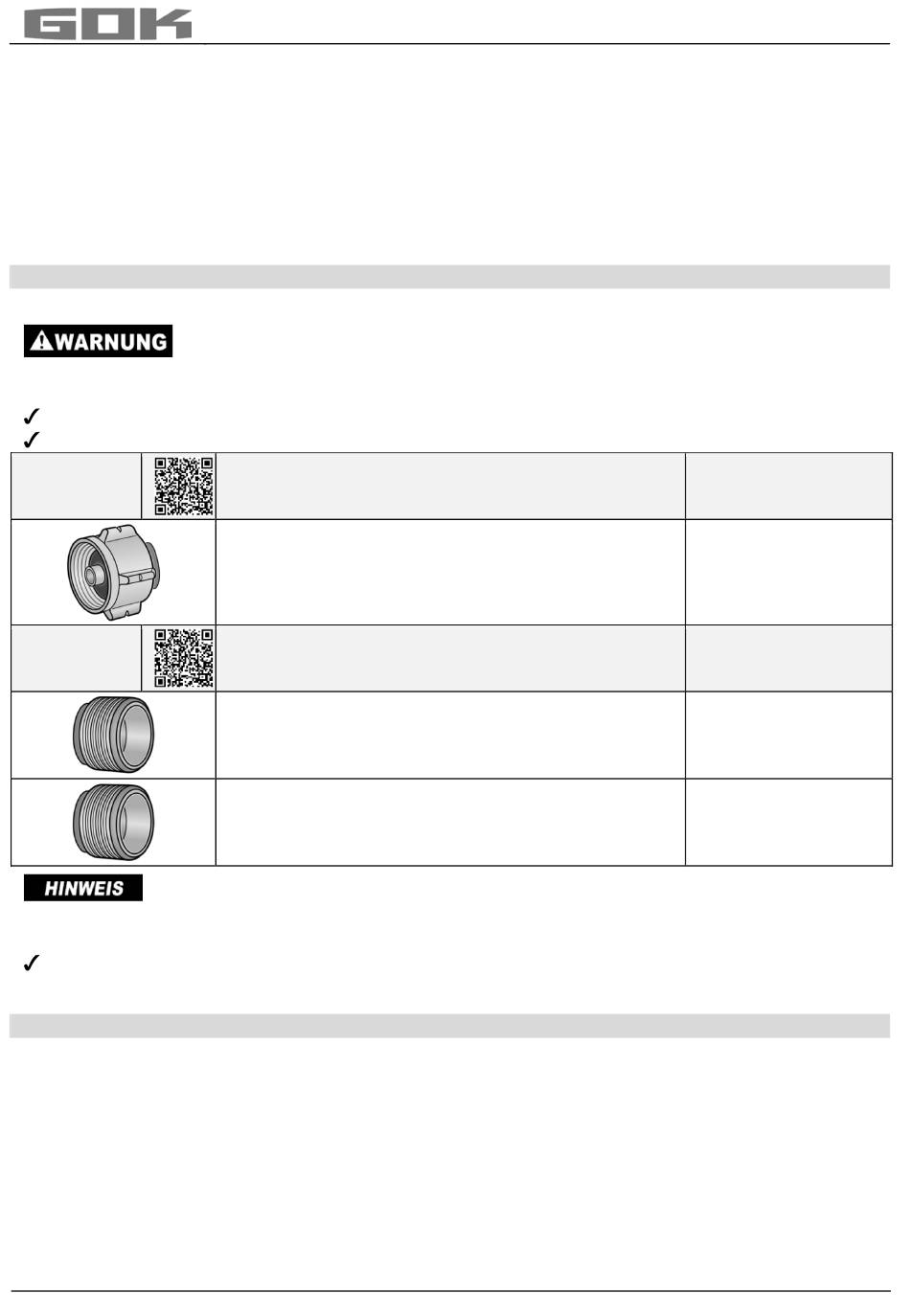

ANSCHLÜSSE
Schraubverbindungen
Explosions-, Brand- und Erstickungsgefahr durch Undichtheit der Anschlüsse!
Kann durch Verdrehen des Produktes zu Gasaustritt führen.
Produkt nach der Montage und beim Nachziehen der Anschlüsse nicht mehr verdrehen!
Nachziehen von Anschlüssen nur in vollständig drucklosem Zustand!
Eingang
wahlweise
Ausgang
wahlweise
Anschlüsse können undicht werden, wenn sie verschmutzt oder beschädigt
sind. Deshalb müssen die Anschlüsse regelmäßig auf Dichtheit geprüft werden.
Gegebenenfalls das Produkt austauschen.
Alle Anschlüsse frei von Verschmutzungen halten, schon geringe Verunreinigungen
können zu Undichtheiten an den Anschlüssen führen.

MONTAGE

Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.
Die MONTAGE ist von einem Fachbetrieb vorzunehmen!
Siehe QUALIFIKATION DER ANWENDER! Alle nachfolgenden Hinweise dieser Montage-
und Bedienungsanleitung müssen vom Fachbetrieb, Betreiber und Bediener beachtet,
eingehalten und verstanden werden. Voraussetzung für ein einwandfreies Funktionieren der
Anlage ist eine fachgerechte Installation unter Beachtung der für Planung, Bau und Betrieb
der Gesamtanlage gültigen technischen Regeln.
6 / 12
Handelsname und Abmessung
nach Norm
Kombi-Weich (Komb.W)
• mit Dichtung und Überwurfmutter 5-Flügel
• G.19 = Gewinde W 21,8 x 1/14-LH ÜM
Handelsname und Abmessung
nach Norm
Kugelnippelanschluss
• H.4 = Gewinde G 1/4-LH-KN
Gewindeschluss
• H.6 = Gewinde G 3/8-LH-KN
Caramatic Basic Two
Montagehinweis
Handfest anziehen!
Montagehinweis
Drehmomente:
G 1/4 = 10 Nm
Drehmomente:
G 3/8 = 15 Nm
Artikel-Nr. 02 018 51c
