Filtersieb im Eingangsanschluss des Druckreglers
Im Flüssiggas können Fremdkörper, z. B. Schmutz, enthalten sein. Diese werden ab einer
bestimmten Größe von dem Filtersieb im Eingangsanschluss gefiltert. Wird das Flüssiggas
nicht gefiltert, erhöht sich der Verschleiß der Flüssiggasanlage, bis hin zu deren Ausfall.
Siehe FEHLERBEHEBUNG.
Option Manometer
Das Produkt kann mit einem Manometer zur Anzeige des Ausgangsdruckes ausgestattet
sein.
Option Schutzmembrane
Das Produkt kann mit einer Schutzmembrane gegen Vereisung der Reglermembrane
ausgestattet sein.
Option Insektenschutzvorrichtung mit Filtersieb
In vorgesehene Atmungsöffnung auf Entlüftungsstutzen RST 8 mm stecken
bzw. in Innengewinde G 1/8 einschrauben.
Regelmäßige Kontrolle des Siebes auf freien Durchgang. Ein verstopftes Sieb
kann zu erhöhten oder zu geringeren Ausgangsdrücken führen. Gegebenenfalls reinigen oder
austauschen.

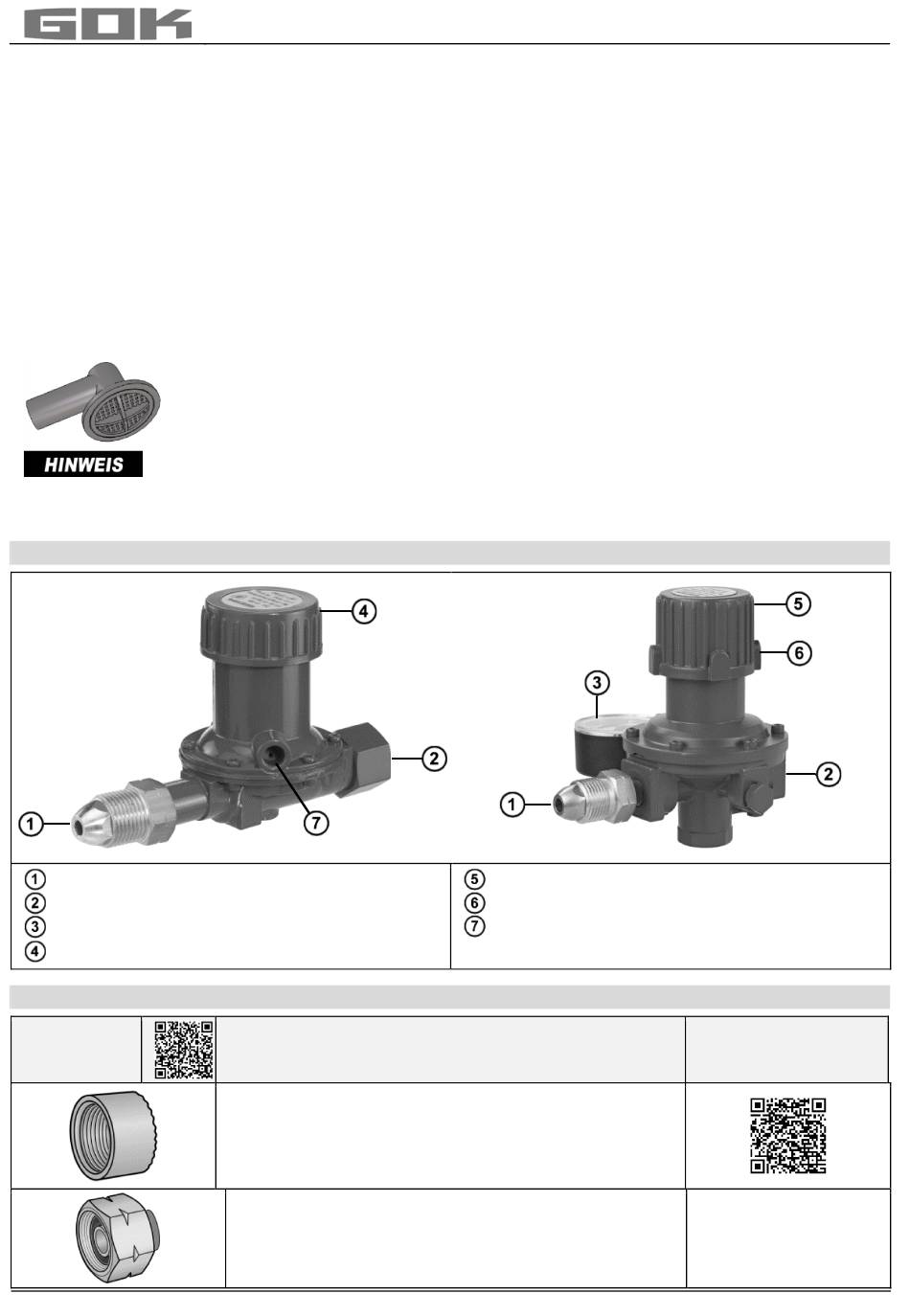

AUFBAU
Eingangsanschluss
Ausgangsanschluss
Manometer (optional)
Verschlussdeckel, fest eingestellt
ANSCHLÜSSE
Eingang
wahlweise
4 / 10
Handelsname und Abmessung
nach Norm
Zylindrisches Innengewinde
• G.37 = IG G 1/4, G 3/8, G 1/2, G 3/4 oder G 1
• Zur Aufnahme einer
Einschraubverschraubung mit O-Ring
Italienischer Anschluss (Ital.A)
• mit Gummidichtung und Überwurfmutter
• G.1 = Gewinde W 20 x 1/14 LH
Mitteldruckregler Typ VSR 0126
Handrad, verstellbar
Gewindestift im Handrad
Öffnung für Insektenschutzvorrichtung
(optional)
Montagehinweis
Schlüsselweite
SW 25
Sechskant
Artikel-Nr. 01 267 50 c
