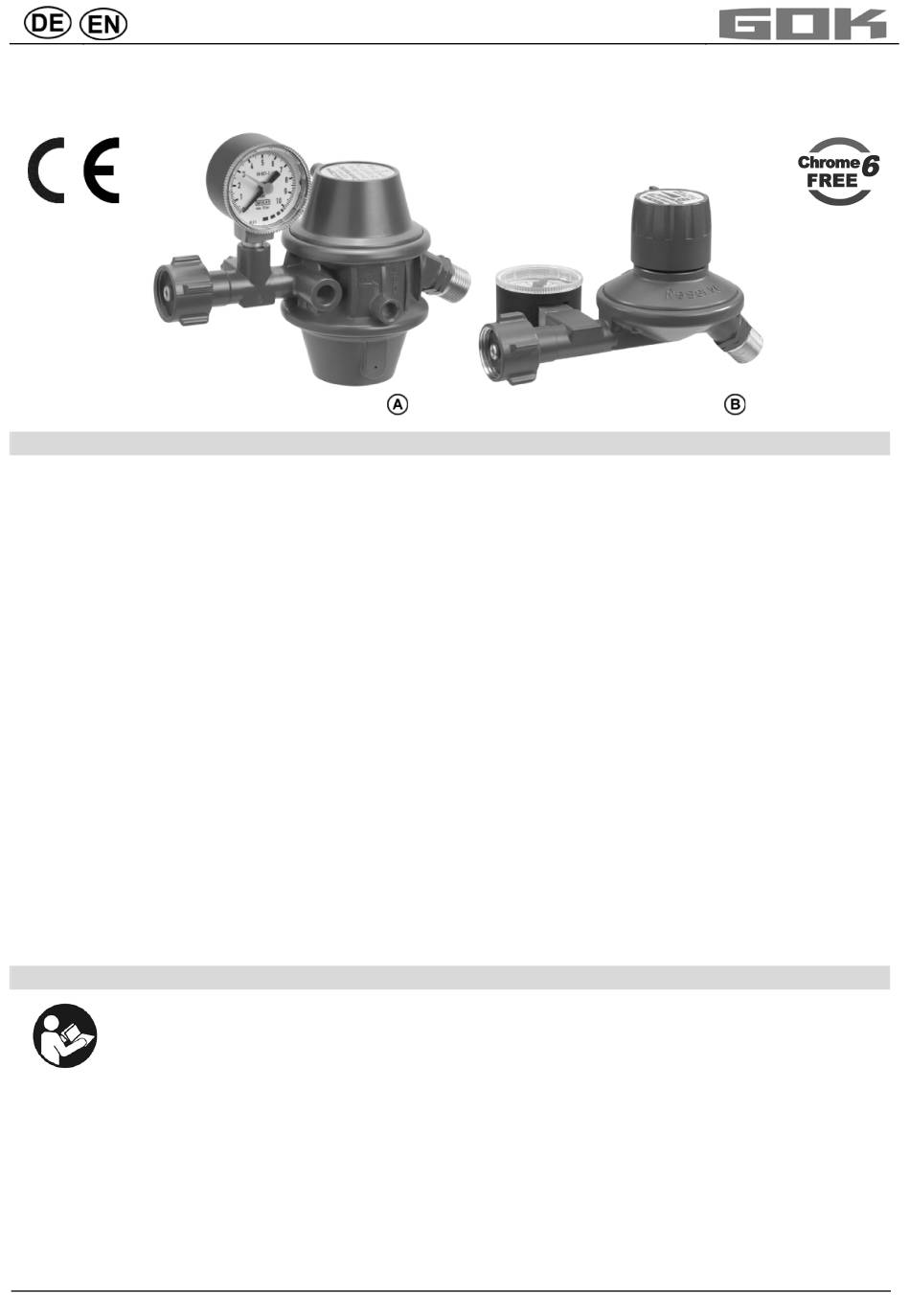

Montage- und Bedienungsanleitung
Caramatic Basic Two
Zweiflaschenanlage mit Regler-Umschaltautomatik, zum Anschluss an Gasflaschen

INHALTSVERZEICHNIS

ZU DIESER ANLEITUNG ......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
PRODUKTBEZOGENE SICHERHEITSHINWEISE .................................................................................. 2
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 3
QUALIFIKATION DER ANWENDER ........................................................................................................ 4
AUFBAU .................................................................................................................................................. 4
FUNKTIONSBESCHREIBUNG ................................................................................................................ 4
VORTEILE UND AUSSTATTUNG............................................................................................................ 5
ANSCHLÜSSE ......................................................................................................................................... 6
MONTAGE ............................................................................................................................................... 6
INBETRIEBNAHME ................................................................................................................................. 8
BEDIENUNG ............................................................................................................................................ 9
FEHLERBEHEBUNG ............................................................................................................................. 10
AUSTAUSCH ......................................................................................................................................... 11
INSTANDSETZUNG .............................................................................................................................. 11
AUSSERBETRIEBNAHME .................................................................................................................... 11
ENTSORGEN ........................................................................................................................................ 11
TECHNISCHE DATEN ........................................................................................................................... 12
LISTE DER ZUBEHÖRTEILE ................................................................................................................. 12
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 12
GEWÄHRLEISTUNG ............................................................................................................................. 12
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
Originalanleitung / Artikel-Nr. 02 018 51c
Zentralregler

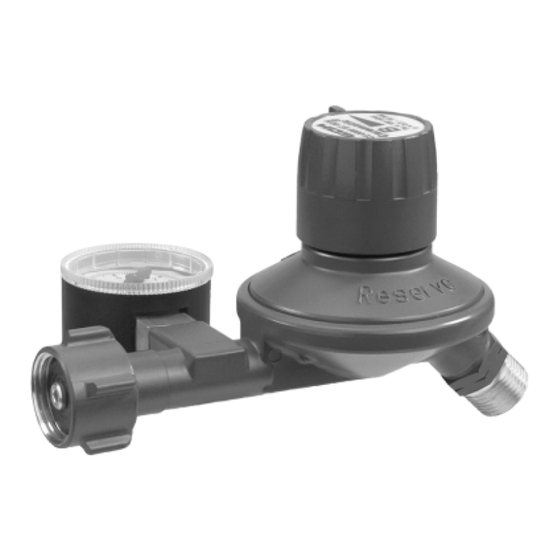

Umschaltregler
Ausgabe 02.2019 / Ersatz für Ausgabe 01.2016
