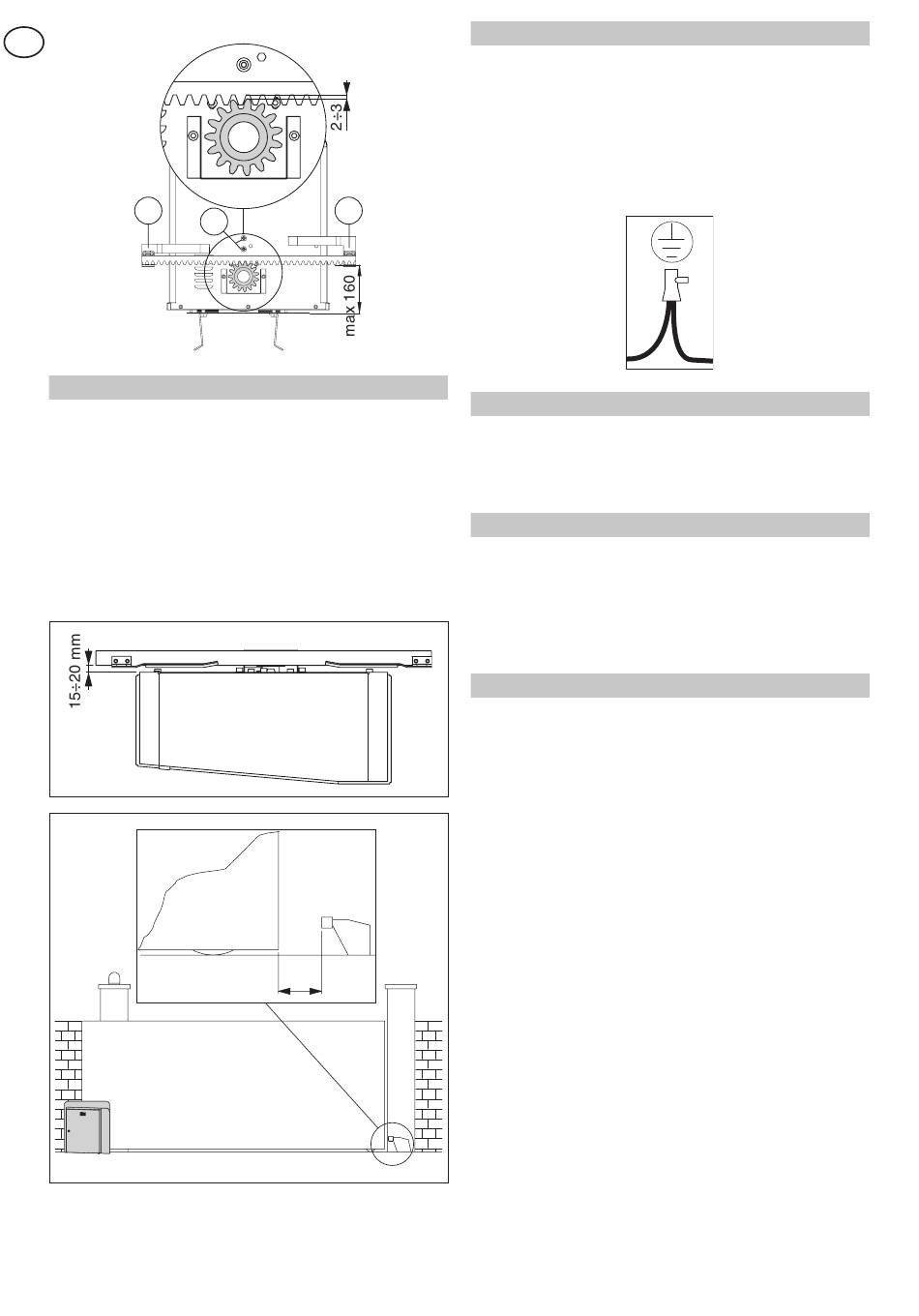

3.5 Regulierung der Endschalter
-
Bringen Sie das Tor manuell in die vollständig geöffnete
Position und befestigen Sie die Endschalterbügel [17] so
an der Zahnstange, dass der Magnetendschalter ca. 50mm
vor Erreichen der Endlage schaltet. Wiederholen Sie den
Vorgang mit vollständig geschlossenem Tor.
-
Setzen Sie den Antrieb unter Spannung und führen Sie
einige Öffnungs- und Schließbewegungen aus (siehe
Startanweisungen im Installationshandbuch LOGICT).
Stellen Sie die Position der Endschalter-Halterung [17]
so ein, dass das Tor etwa 20 mm vor dem Öffnungs- bzw.
Schließanschlag stoppt.
CROSS30 - IP1777
17
18
~20
4.
ELEKTRISCHE ANSCHLUSSE
Die elektrischen Anschlüsse und die Inbetriebnahme sind in
der Installationsanleitung der Motorsteuerung LOGICT be-
schrieben.
Anm.: (Nur für Cross30) schließen Sie den Motor und die End-
schalter an die elektronische Motorsteuerung an (Abb. 5).
Achtung: schließen Sie das gelb-grüne Erdungskabel an die
vorgesehene, bereits am Motor angeschlossene Klemme an,
siehe Abbildung.
4.1 Öffnung nach rechts vom Antrieb aus gesehen
-
Bringen Sie das Tor in die Mitte und geben Sie einen
Öffnungsbefehl (1-3). Überprüfen Sie, ob der Motor nach
rechts öffnet, andernfalls kehren Sie die beiden 400 V-
Versorgungsphasen um: L1→ L2, L2→ L1.
4.2 Öffnung nach links vom Antrieb aus gesehen
-
Kehren Sie den Klemmen-Anschluss der Endschalter an
der Schalttafel um: 11 → 12, 12 → 11.
-
Bringen Sie das Tor in die Mitte und geben Sie einen
Öffnungsbefehl (1-3). Überprüfen Sie, ob der Motor nach
links öffnet, andernfalls kehren Sie die beiden 400 V-Ver-
sorgungsphasen um: L1→ L2, L2→ L1.
5.
REGELMÄSIGE INSTANDHALTUNG (alle 6 Monate)
Ohne Spannung und entriegeltem Motor (siehe Vorgang EN-
TRIEGELUNG/VERRIEGELUNG):
-
Sichtprüfung, ob das Tor, die Befestigungsbügel und die
vorhandene Struktur in mechanischer Hinsicht ausreichend
stark sind und sich in einem guten Zustand befinden.
-
Ausrichtung von Tor und Getriebemotor sowie den Abstand
(2-3 mm) zwischen der Nut des Ritzels und der Oberkante
der Zahnstange überprüfen.
-
Laufflächen der Rollen, Zahnstange und Ritzel des Getrie-
bemotors säubern und Zahnstange und Ritzel des Getrie-
bemotors leicht schmieren. Manuell überprüfen, ob das Tor
ordnungsgemäß läuft und keine Reibung aufweist.
Mit Spannung und verriegeltem Motor (siehe Vorgang ENTRIE-
GELUNG/VERRIEGELUNG):
-
Kontrollen Sie die Funktionstüchtigkeit der Endschalter
(das Tor muss ~20 mm vor den Anschlägen zum Stillstand
kommen).
-
Überprüfen Sie den korrekten Betrieb aller Steuer- und
Sicherheitsfunktionen.
ACHTUNG: Hinsichtlich der Ersatzteile, greifen Sie bitte auf die
Ersatzteilliste zurück.
