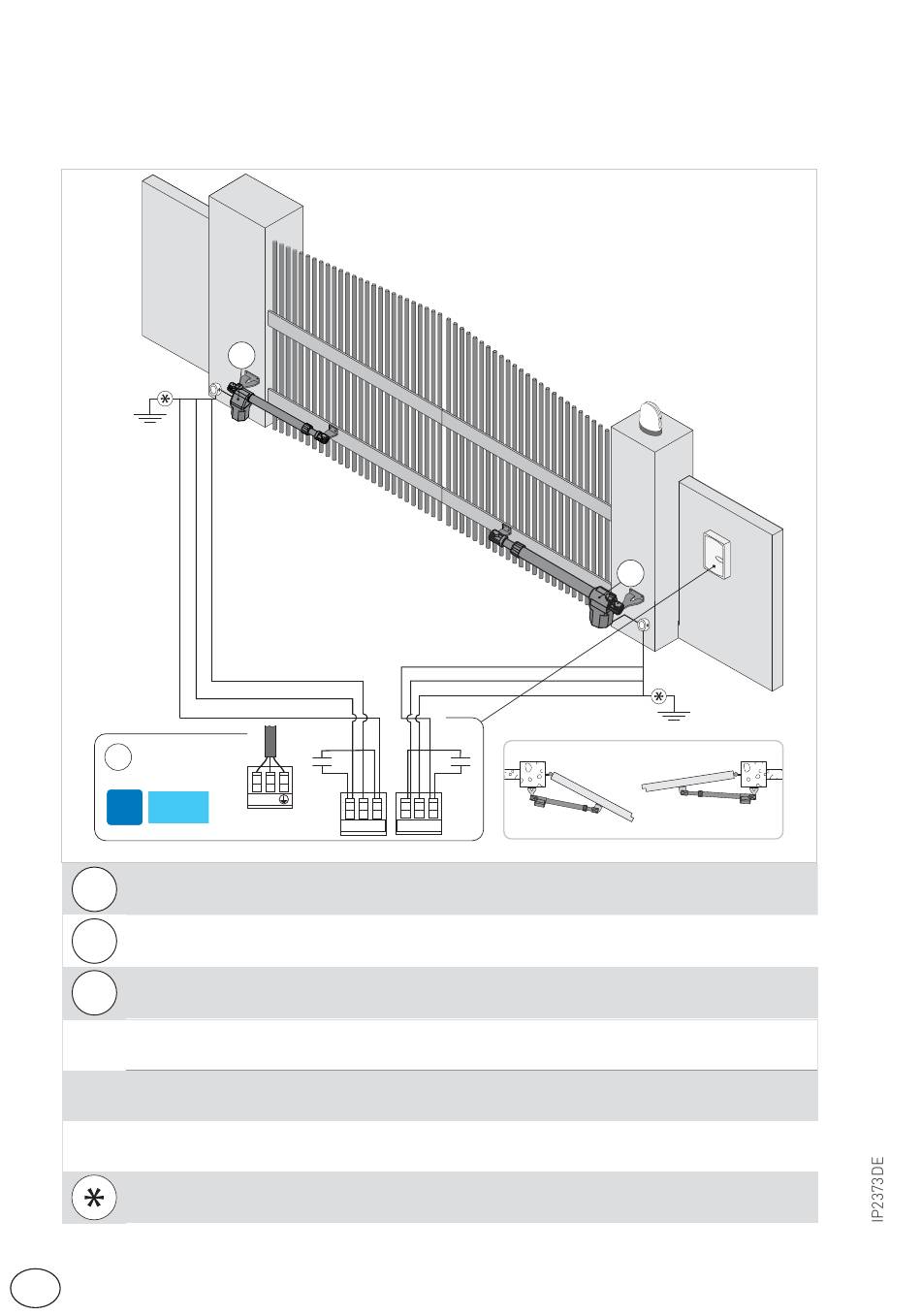

5.3 Elektrische Anschlüsse
Die Antriebe Ditec TS35AC können mit den elektronischen Steuerung LCA70 und LCA80 betrieben wer-
den. Die elektrischen Anschlüsse und die Inbetriebnahme der Antriebe Ditec TS35 sind in der Zeich-
nung und im Installationshandbuch der Steuerung LCA70 (-> link) LCA80 (-> link) dargestellt.
CU
i
W= com
M1
Motor 1. mit Verzögerung beim Schließen
M2
Motor 2. mit Verzögerung beim Öffnen
CU
Elektronische Steuerung
V/Y SCHWARZ
U/X
BRAUN
W/Z
GRAU
GELBGRÜN
DE
M1
L N
230V~ - 50Hz
U W V X Z Y
M1
10
M2
M2
