5. Elektrische Anschlüsse
HINWEIS: Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren
werden in den Installationshandbüchern der elektronischen Steuerungen erläutert.
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Strom-
versorgungsnetzes übereinstimmen. Netzseitig ist ein allpoliger Schalter bzw. Trennschalter mit Abstand
der Kontakte in geöffneter Stellung größer oder gleich 3 mm vorzusehen. Es ist sicherzustellen, dass der
Elektroanlage die erforderlichen FI-Schalter und Überstromschutzschalter vorgeschaltet sind. Verwenden
Sie ein elektrisches Kabel des Typs H05RN-F 3G1,5 und schließen Sie es an die Klemmen L (braun) und N
(blau) im Inneren des Antriebs an. Schließen Sie die Erdungsleitung
ACHTUNG: Beim Anschluss an das Stromnetz immer die Polarität L-N beachten.
Sichern Sie das Kabel mit dem entsprechenden Kabelhalter und isolieren Sie es nur an der Klemme ab.
Die Anschlüsse an das elektrische Verteilungsnetz und an eventuelle andere Niederspannungsleitungen (230
V), im Bereich außerhalb des Antriebs, müssen in einem Wellrohr erfolgen, das unabhängig und getrennt
von der Trasse der Anschlüsse an die Steuer- und Sicherheitsgeräte ist (SELV = Safety Extra Low Voltage).
Stellen Sie sicher, dass keine scharfen Kanten vorhanden sind, die das Netzkabel beschädigen könnten.
Vergewissern Sie sich, dass die Kabel zum Anschluss an das elektrische Verteilungsnetz,
etwaige andere Niederspannungskabel (230 V) sowie die Anschlusskabel des Zubehörs
für Sicherheitskleinspannung in dem Teil, der sich im Inneren des Produkts befindet, vom
Gehäuse des Getriebemotors gut getrennt gehalten werden.
Um die Drehrichtung umzukehren, vertauschen Sie zwei Motorphasen.
Polarität L-N
beachten

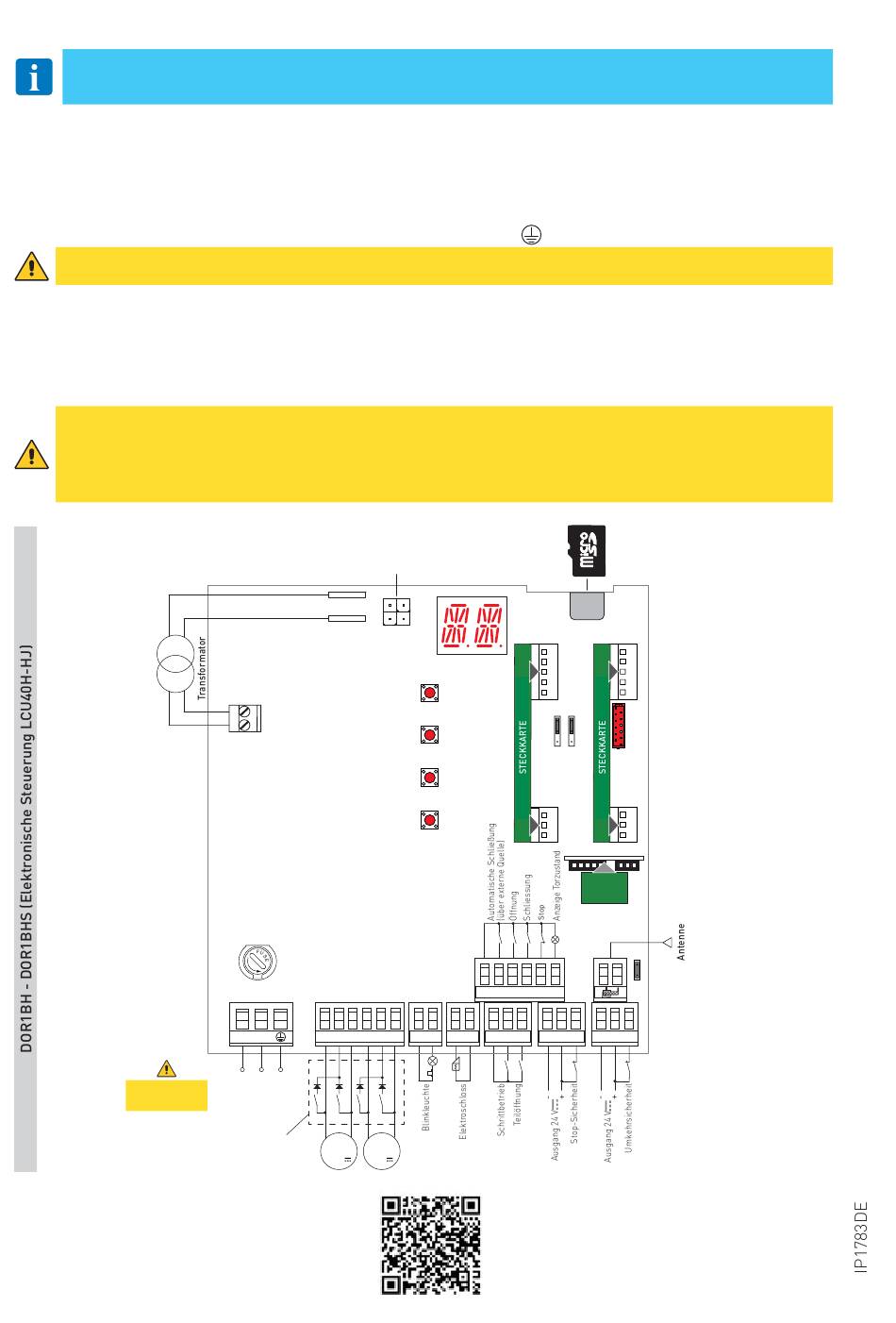

Siehe Handbuch LCU40H-HJ - IP2246 für eine vollständige Anleitung der elektronischen Steuerung:
https://www.ditecautomations.com/global/market-documents/QR/Multilanguages/LCU40H/DitecLCU40H.pdf
