4.

ELEKTRISCHE ANSCHLUSSE

D
Die Stromanschlüsse und die Inbetriebnahme werden im Instal-
lationshandbuch der Steuerung beschrieben.
Anm.: die Details der Anschlüsse des Motors und der Endschal-
ter werden in den Abb. 4-5-6-7 dargestellt.

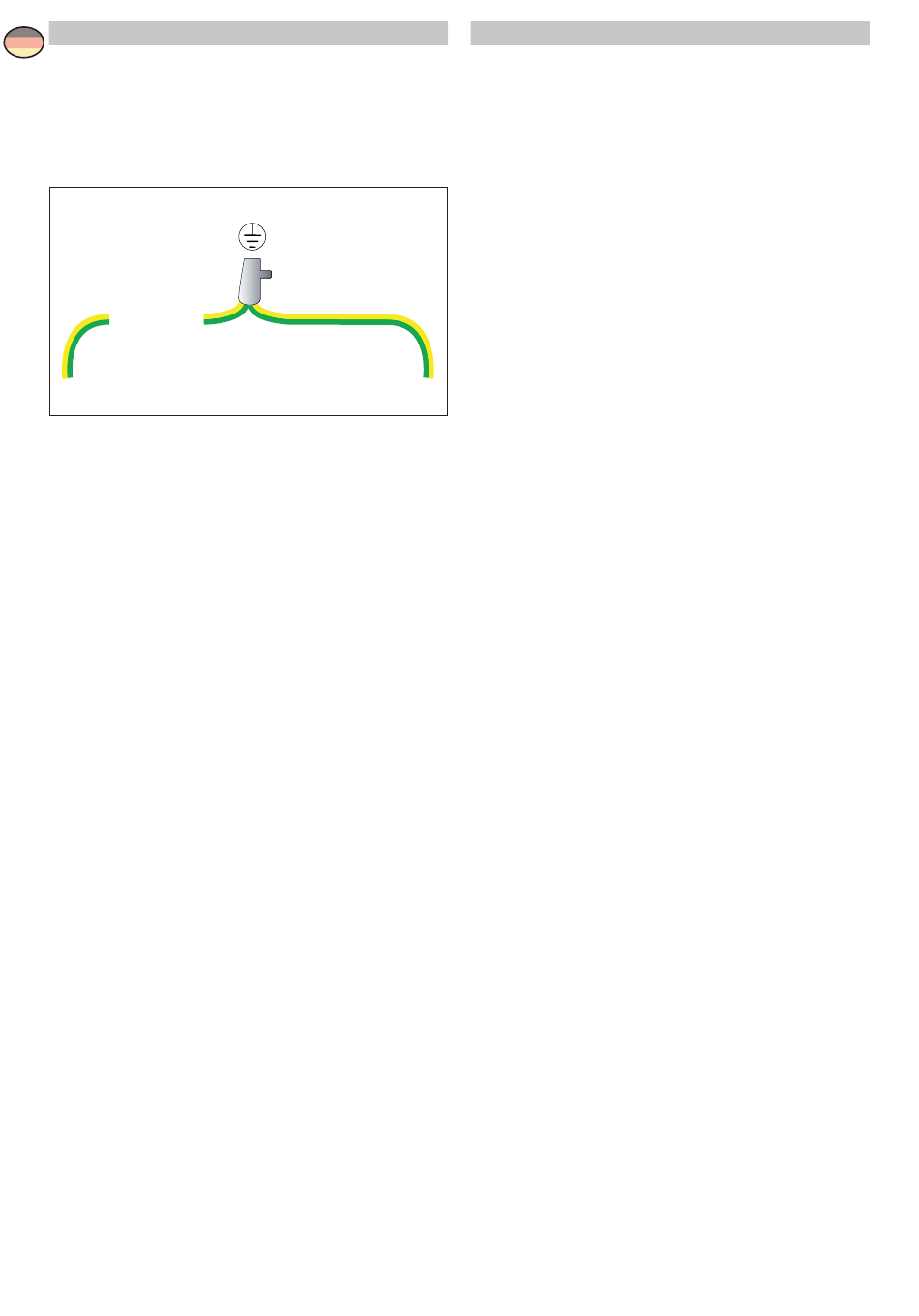

ACHTUNG: Das gelb-grüne Erdungskabel an die vorgesehene
Klemme anschließen, die bereits am Motor angeschlossen ist,
wie auf der Abbildung dargestellt.
yellow-green
Alle Rechte vorbehalten
Die wiedergegebenen Daten wurden mit höchster Sorgfalt zusammengestellt und überprüft. Es kann jedoch keinerlei Verantwor-
tung für eventuelle Fehler, Auslassungen oder Näherungen, die technischen oder graphischen Notwendigkeiten zuzuschreiben
sind, übernommen werden.
CROSS18-19 - IP1984
5. REGELMÄSSIGE WARTUNG (alle 6 Monate)
Die Stromversorgung unterbrechen und den Getriebemotor
entriegeln (siehe ENTRIEGELUNG):
- Durch Sichtprüfung sicherstellen, dass das Tor, die Befe-
stigung die notwendige mechanische Festigkeit aufweisen
und sich in einwandfreiem Zustand befinden.
- Die Ausrichtung Tor-Getriebemotor, den Abstand (2-3 mm)
zwischen Ritzel und Zahnstangenspitze und den Abstand
zwischen Zahnstange und Zahnstangenanschlag (3 mm),
falls vorhanden, prüfen.
- Die Gleitführungen der Rollen, die Zahnstange und das Rit-
zel des Getriebemotors reinigen und die Zahnstange und
das Ritzel des Getriebemotors leicht schmieren. Von Hand
bewegen und sicherstellen, dass das Tor gleichmäßig und
reibungsfrei läuft.
- Den Wert der Kapazität des Kondensators prüfen.
Die Stromversorgung wieder herstellen und den Getriebemotor
verriegeln (siehe ENTRIEGELUNG):
- Den Betrieb der Endschalter prüfen (das Tor muss ~20
mm vor den Anschlägen anhalten).
- Die Kraftregulierungen prüfen.
- Den korrekten Betrieb aller Steuer- und Sicherheitsfunk-
tionen prüfen.
ACHTUNG: Bezüglich der Ersatzteile wird auf die Ersatzteilliste
verwiesen.
