ICE1-8IOL-G60L-V1D, ICE1-8IOL-G30L-V1D
Inbetriebnahme, Protokolleinstellung
EtherNET/IP
Wenn Sie sich für EtherNet/IP als Protokoll entscheiden, verwenden Sie den Drehschalter
X100, um den Wert 100 des letzten Oktetts der IP-Adresse des Moduls einzustellen. Mit dem
Drehschalter X100 können Sie für die IP-Adresse einen Wert von 0 bis 2 einstellen. Mit den
Drehschaltern X10 und X1 können Sie Werte zwischen 0 und 9 auswählen. Mit dem
Drehschalter X10 können Sie die Position 10 des letzten Oktetts der IP-Adresse konfigurieren.
Mit dem Drehschalter X1 können Sie die Position 1 des letzten Oktetts der IP-Adresse
konfigurieren.
Die ersten drei Oktette der IP-Adresse sind standardmäßig auf 192.168.1 gesetzt.
Beispiel: die Drehschaltereinstellung 2 (x100), 1 (x10) und 0 (x1) ergibt eine IP-Adresse von
192.168.1.210 für EtherNet/IP.
PROFINET
Wenn Sie sich für PROFINET als Protokoll entscheiden, stellen Sie nur den Drehschalter X100
auf den Wert P.
Werkseinstellungen
Ein werkseitiger Reset stellt die ursprünglichen Werkseinstellungen wieder her und nimmt so
die Änderungen und Einstellungen zurück, die Sie bis zu diesem Punkt vorgenommen haben.
Außerdem wird die gespeicherte Protokollauswahl zurückgesetzt.
Um eine Werkseinstellung durchzuführen, stellen Sie den Drehschalter X100 auf 9, den
Drehschalter X10 auf 7 und den Drehschalter X1 auf 9. Schalten Sie danach das Modul aus
und wieder an. Nach 10 s ist die Werkseinstellung wieder hergestellt.
Um ein neues Protokoll auszuwählen, folgen Sie den Anweisungen in diesem Kapitel.
X
1
A
DIA
B
X2
A
DIA
B
X
3
A
DIA
B
X4
A
DIA
B
Lnk/Act
BF DIA
P1
P2
MS NS
0 E/IP
0
P
x100
x10
X
0
1
X03

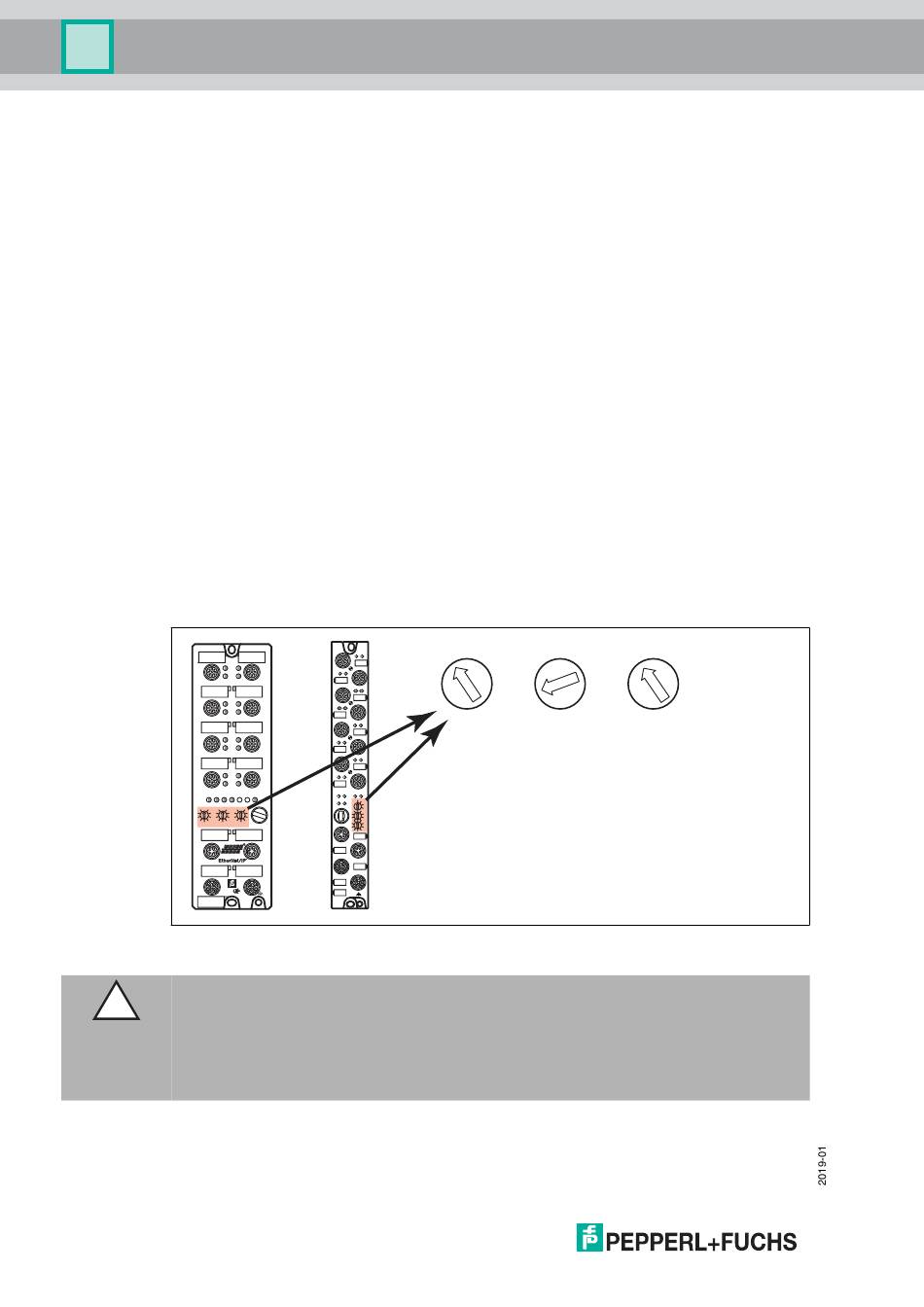

Abbildung 4.2
Vorsicht!
Zerstörung des Betriebssystems
Stelllen Sie sicher, dass das Modul zur Wiederherstellung der Werkseinstellung mindestens
10 Sekunden an der Spannungsversorgung angeschlossen und eingeschaltet ist. Bei weniger
als 10 Sekunden kann das Betriebssystem zerstört werden. Das Modul muss dann zur
Reparatur an Pepperl+Fuchs geschickt werden.
