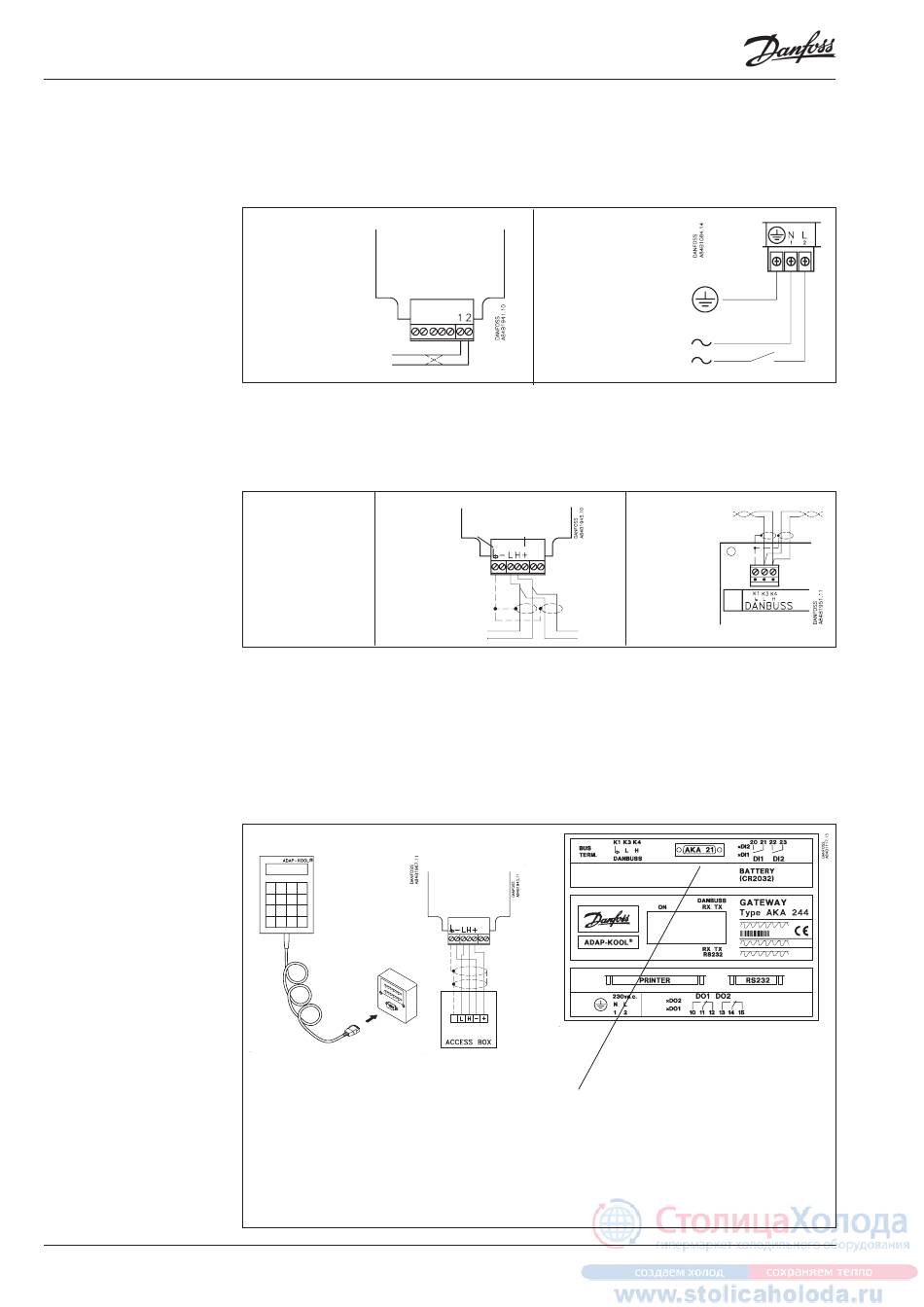

Anschluß
Versorgungsspannung
DANBUSS
8
AKA 241
9-12 V a.c. +/- 15%
12 V d.c. +/- 30%
2,5 VA
AKA 244 muß immer mit Erdverbindung montiert werden. Das muß aus Rücksicht auf die Personen-
sicherheit und Geräuschimmunität geschehen.
Datenkommunikationskabel
AKA 241
Anschlußklemmen:
Nr.
K7
+5 V
K4
H
K3
L
K2
0 V
K1
Schirm
Allgemein ist die Datenkommunikation von Regler zu Regler zu verbinden, so daß L mit L und H mit H
verbunden wird. Das Kabel muß paarweise verdrillt und abgeschirmt sein.
Bemerkung:
Wegen der Installation des Datenkommunikationskabels wird auf Spezialliteratur Nr. RC.0X.A verwiesen.
Anschluß von Programmier- und Datensichtgerät
Das Programmier- und Datensichtgerät ist
über eine Anschlußsteckdose am AKA 241
anzuschließen.
Das Programmier- und Datensichtgerät
darf max. eine Stunde lang ange-
schlossen sein.
Manual RS.8A.A4.03 © Danfoss 01/2004
AKA 243/244
230 V a.c.
Max. Vorsicherung 10 A
AKA 243/244
K1 K2 K3 K4 K7
Am AKA 243/244 läßt sich das
Programmier- und Daten-
sichtgerät direkt anschließen.
AKA 241, AKA 243, AKA 244
