Anhang A
Allgemeines
Leitweglenker-Tabelle
(routertable)
AKA 241, AKA 243, AKA 244

Leitweglenkung

Dieser Abschnitt enthält eine umfassende Erklärung der Leitwegeinstellung Seite 28.
Der Danfoss Datenbus DANBUSS, ist ein sogenanntes paketgeschaltetes Netzwerk. Das bedeutet, daß
Informationen als vereinzelte Mitteilungen auch Datagramme genannt im System vergesandt werden.
Damit die Datagramme in Systemen mit vielen angeschlossenen Einheiten die richtigen Empfänger
erreichen, muß der Absender die Adresse des Empfängers in das Datagramm einsetzen. Aufgabe des
Leitweglenkers im DANBUSS System ist es jetzt, das Datagramm dem richtigen Empfänger zuzuführen.
Damit die Leitweglenkung zwischen den einzelnen an das DANBUSS System angeschlossenen Ein-
heiten unterscheiden kann, muß jeder Einheit eine DANBUSS Systemadresse zugeteilt werden.
Diese Systemadresse wird in der Form "Network:Address", geschrieben, wobei "Network" die Netzwerk-
Nummer und "Address" die Adresse in dem betreffenden Netzwerk ist. "Network" kann Werte im
Bereich 0-255 annehmen.
"Address" kann Werte im Bereich 1-125 annehmen.
Es ist wichtig, daß alle Geräte an einem Netzwerk die gleiche Netzwerknummer haben.

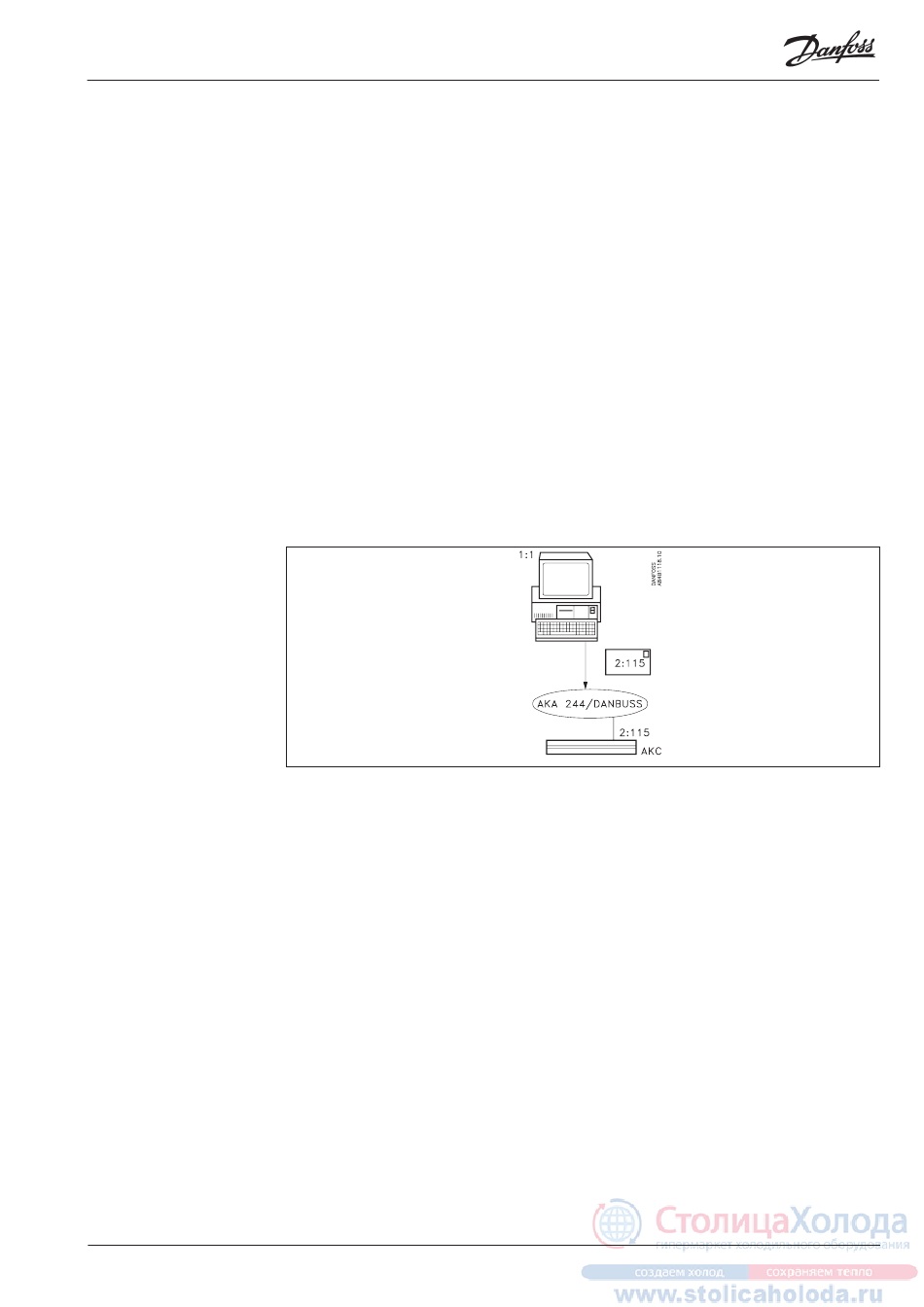

Beispiel.
Das Beispiel zeigt ein system, das aus 2 Netzwerken besteht.
1) PC, der an AKA 244 angeschlossen ist.
2) AKA 244 und AKC-Regler
1:1 bedeutet Netzwerk Nummer 1 mit Adresse 1.
2:115 bedeutet Netzwerk Nummer 2 mit Adresse 115.
Das Beispiel zeigt, daß 1:1 ein Datagramm sendet, das an 2:115 adressiert ist.
Das Datagramm wird an DANBUSS "abgeliefert", der jetzt für die Übermittlung verantwortlich ist.
Um Datagramme an den richtigen Empfänger senden zu können, ist es notwending, daß das System
Informationen darüber enthält, wie das DANBUSS Netz zusammengesetzt ist (das Netz kann aus mehr-
eren Netzwerken bestehen, die miteinander in Verbindung stehen).
Informationen über die Zusammensetzung des DANBUSS Netzes müssen in sogenannte Leitweglenk-
Tabellen eingegeben werden.
Leitweglenk-Tabellen müssen prinzipiell in allen Einheiten, die an DANBUSS angeschlossen sind,
vorhanden sein. Gewisse Einheiten, wie z.B. AKC-Regler, können jedoch ohne solche auskommen.
Damit in Systemen mit mehreren Netzwerken Kommunikation stattfinden kann, muß in jedem
Netzwerk immer mindestens eine Leitweglenk-Tabelle vorhanden sein. Das Gateway ermöglicht die
Aufstellung einer oder mehrerer Leitweglenk-Tabellen. (Programmierung des Gateways über Program-
mier- und Datensichtgerät AKA 21).
.
Manual RS.8A.A4.03 © Danfoss 01/2004 33
