Communication
setup. Einrichtung der
Kommunikation
30

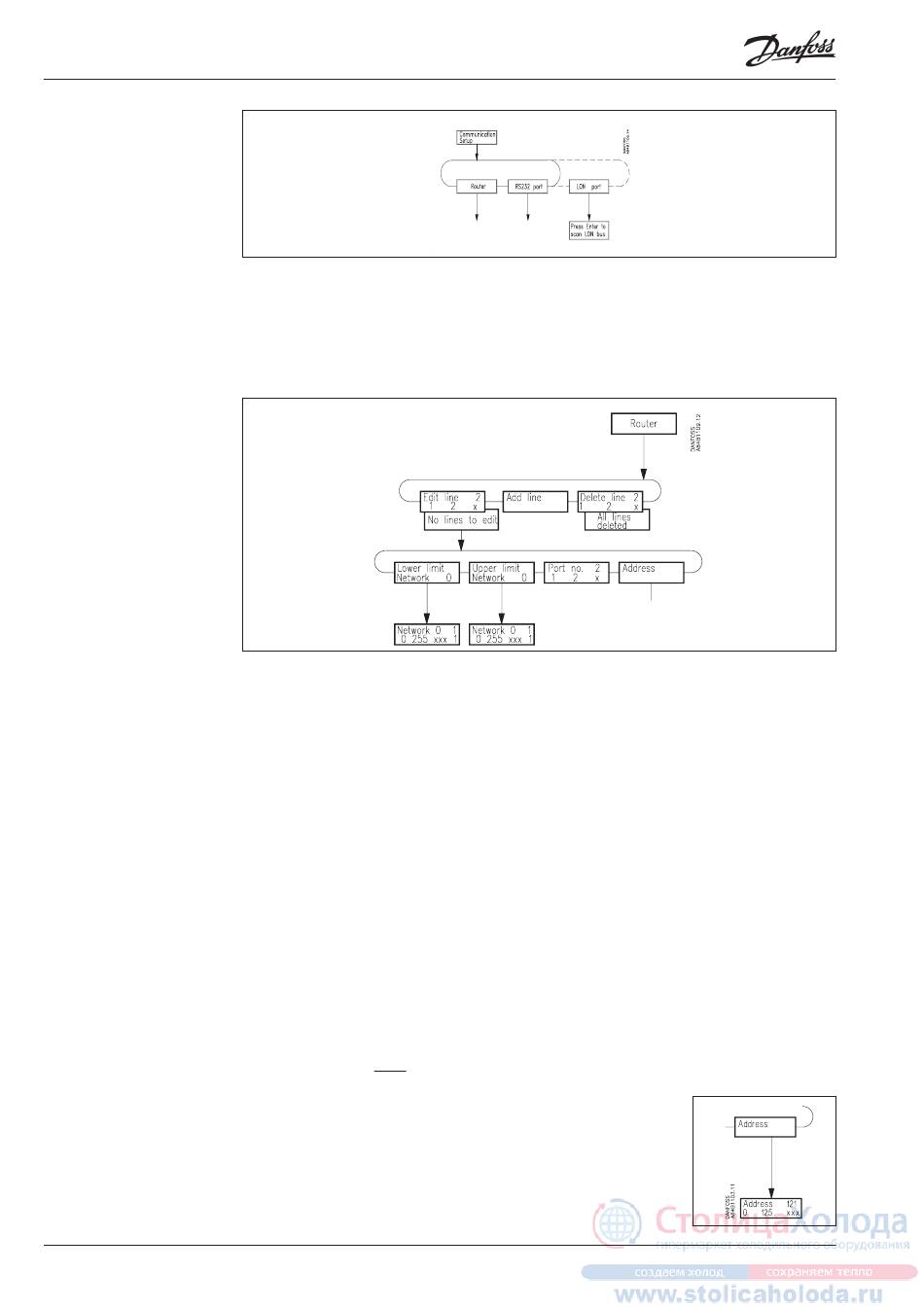

"Communication setup"
Dieses Menü gibt Zugang zu folgenden 2 Untermenüs (3 wenn es ein AKA 243 ist):
1) Router (Leitweglenkung)
Bevor Einstellungen der Leitweglenkungsfunktion vorgenommen werden, ist es notwendig, das Prinzip zu
kennen, nach dem die Mitteilungen zwischen den verschiedenen Geräten versandt werden. Dieses Prinzip
ist im Anhang A besprochen.
"Edit line"
Hier wird in der Leitweglenker-Tabelle eine errichtete Zeile ausgewählt. Nur bereits
errichtete Zeilen können ausgewählt und danach geändert werden. Sind keine
Leitweglenker-Zeilen errichtet worden, zeigt das Display "No lines to edit".
"Add line"
Errichtet einer neuen Leitweglenker-Zeile unmittelbar nach der letzten vor-
handenen Zeile in der Leitweglenker-Tabelle. Nach Errichtung einer Zeile ist auf
"Edit line" umzuschalten, um mit dem Einstellen fortzufahren. Die Leitweglenkta-
belle kann max. 10 Zeilen enthalten, wenn sie auf PC- oder TCP/IP-Gateway
eingestellt ist, und 250 Zeilen, wenn sie auf Modem-Gateway eingestellt ist.
"Delete line"
Löscht eine gewählte Linie in der Leitweglenker-Tabelle.
"Lower limit"
Anzeige des Feldes "Lower Limit" für eine gewählte Zeile in der Leitweglenker-
Tabelle.
Der Wert gibt das Endnetzwerk an, an das ein Bescheid gesandt werden soll. Die
Einstellung erfolgt in Menü "NETWORK".
"Upper limit"
Anzeige des Feldes "Upper Limit" für eine gewählte Zeile in der Leitweglenker-
Tabelle. Der Wert gibt das Endnetzwerk an, an das ein Datagramm gesandt werden
soll. Die Einstellung erfolgt in Menü "NETWORK".
"Port no. "
Einstellung des Feldes "Port No. " für eine gewählte Zeile in der Leitweglenker-
Tabelle. Das Datagramm wird je nach folgender Einstellung zu einem Port (Aus-
gang des Gateway) geleitet:
1: Datagramme, die über DANBUSS gesandt werden sollen.
2: Datagramme enweder zum PC, Modem oder zum TCP/IP Server.
"Address"
Der Inhalt dieses Menüpunktes wird von der Einstellung im Gateway-Typ und von
dem Wert, der unter "Port No. " gewählt worden ist, bestimmt.
a) PC:
Anzeige und Einstellung des Feldes "Address" für
eine gewählte Zeile in der Leitweglenker-Tabelle.
Portnummerwahl =
1: Hier ist die Adressennummer des Geräts im
Netzwerk anzugeben, an das das Datagramm
gesandt werden soll.
2: Die Adresse wird nicht eingestellt.
Manual RS.8A.A4.03 © Danfoss 01/2004
PC: Siehe "a"
Modem: Siehe "b"
TCP:
Siehe "c"
AKA 241, AKA 243, AKA 244
