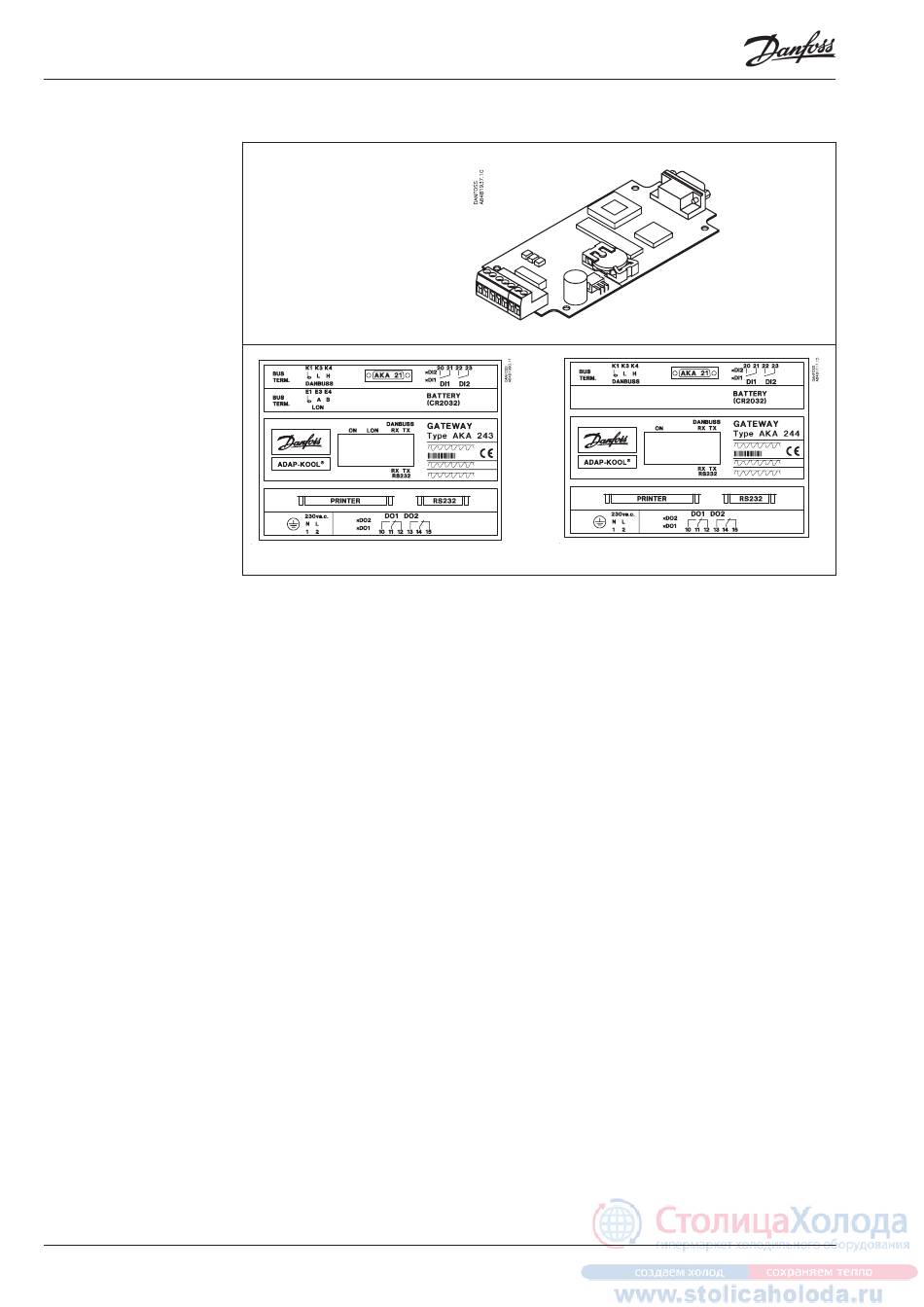

Bei der Inbetriebnahme ist AKA 21 u.a. zur Einstellung der Adresse anzuschließen.
DANBUSS
Hier wird ein DANBUSS Anschluß von einem der übrigen Geräte im System angeschlossen. Der Ein-
gang ist vom übrigen Schaltkreis galvanisch getrennt.
Beim AKA 243 ist die DANBUSS-Adresse von 61 bis 125 einzustellen.
Beim AKA 244 kann die Adresse von 1 - 125 sein.
LON (nur AKA 243)
Hier ist die Datenkommunikation mit Reglern anzuschließen, die eine LONWORKS
RS 485 Schnittstelle haben (z.B. EKC 200, 300, 400, 500 oder AK 2 Regler). Der Anschluß ist in einem
separaten Dokument mit der Literaturnummer RC.8A.C beschrieben.
An diesem Eingang müssen die angeschlossenen EKC-Regler Adressen von 1 - 60 und AK 2-Regler
Adressen von 1 - 10 haben.
RS 232 / PC / TCP/IP
Wird für den Anschluß eines PC, eines Modems oder eines TCP/IP Servers verwendet. Nur eines von
denen kann angeschlossen werden. Was, wird mit einer Einstellung im Gateway festgelegt.
PRINTER
Hier wird ein Drucker angeschlossen.
Nur Drucker mit paralleler Schnittstelle können verwendet werden.
Die beiden Relaisausgänge DO1 und DO2 und die beiden Eingänge DI1 und DI2 werden im vorliegenden
Handbuch mit den am häufigsten angewandten Funktionen beschrieben. Möchten Sie einen Eingang oder
einen Ausgang anderweitig nutzen, ist ein Rekonfigurieren möglich. Dazu ist die Systemsoftware AKM zu
benutzen. Siehe AKM-Handbuch.
Relaisausgänge (DO1, DO2)
AKA 243/244 ist mit zwei Relaisausgängen (einpoliger Wechselkontakt) versehen.
Der Ausgang DO1 wird beim Modemanschluß oder TCP/IP anschluß verwendet. Über den Relaisaus-
gang wird die Versorgungsspannung an das Modem oder TCP/IP Server angeschlossen.
Der Ausgang DO2 kann dazu verwendet werden, eine hardwareseitige Sammelstörmeldung an-
zuschließen. (DO2 wird 2 Minuten lang umgeschaltet, wenn das Master-Gateway (Adresse 125) eine
Alarmmitteilung mit Status 1 von einem Regler empfängt).
Bei Verwendung der Alarmwegleitungsfunktion ist es innerhalb bestimmter Zeiträume möglich, DO2
aktiv oder nicht aktiv zu wählen (siehe Abschnitt "AKA Alarmschema").
Manual RS.8A.A4.03 © Danfoss 01/2004
DANBUSS
Versorgung
AKA 244
PC
®
- FTT10 oder eine
AKA 241, AKA 243, AKA 244
