Einbau- und Betriebsanleitung Wilo-Stratos MAXO/-D/-Z
Kommunikationsschnittstellen: Einstellung und Funktion
1. „Externe Schnittstellen"
Einstellungen
Regelbetrieb einstellen
Einstellungsassistent, Sollwerte, Opti...
Handbedienung
Manuelle Übersteuerung
Doppelpumpenbetrieb
Doppelpumpe einstellen
Externe Schnittstellen
Analog, Digital, SSM, SBM ...

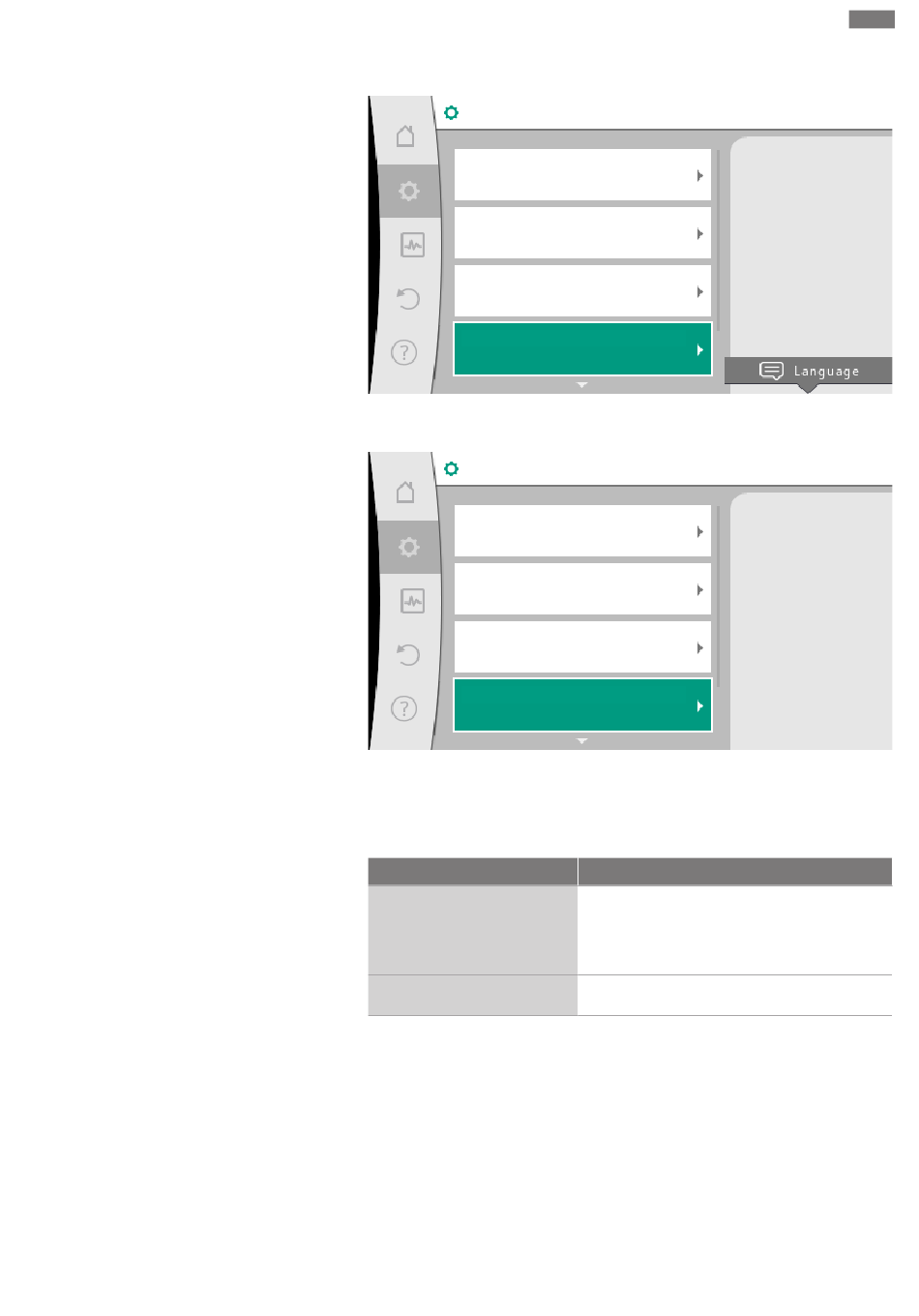

Fig. 61: Externe Schnittstellen
2. „Funktion Analogeingang AI 1" oder „Funktion Analogeingang AI 2" wählen.
...Externe Schnittstellen
Funktion Steuereingang (DI1)
Aktuell: Unbenutzt
Funktion Steuereingang (DI2)
Aktuell: Unbenutzt
Funktion Analogeingang (AI1)
Nicht konfiguriert, 0-10 V
Funktion Analogeingang (AI2)
Nicht konfiguriert, 0-10 V
Fig. 62: Funktion Analogeingang
Nach Auswahl einer der beiden Möglichkeiten „Funktion Analogeingang (AI1)" oder
„Funktion Analogeingang (AI2)", folgende Abfrage oder Einstellung wählen:
Einstellung
Übersicht Analogeingang
Analogeingang einstellen.
Tab. 38: Einstellung Analogeingang AI 1 oder AI 2
In „Übersicht Analogeingang" können Informationen zu den aktuellen Einstellungen
abgerufen werden.
In „Analogeingang einstellen" werden die Nutzungsart, der Signaltyp und Signal/Werte
Zuordnungen festgelegt.
Einstellungen 0-10 V, 4-
20 mA, PT1000, Ext. AUS,
Ext. MIN....
Verwendeten Signaltyp
und die zugehörigen
Parameter für den
Analogeingang
einstellen.
Funktion Steuer-Eingang AI 1 oder AI 2
Übersicht der Einstellungen dieses Analogein-
gangs, zum Beispiel:
• Nutzungsart: Temperaturfühler
• Signaltyp: PT1000
Einstellung der Nutzungsart, des Signaltyps und
entsprechender Signal/Werte Zuordnung
