Elektrischer Anschluss
VORSICHT
Sachschäden!
Falscher Anschluss der Pumpe führt zu Schäden an der Elektronik.
Stromart und Spannung auf dem Typenschild beachten.

Anschlussdaten

Netzspannung
Absicherung
Ableitstrom I (Ableitung nach
eff
PE über interne EMV Filter)
Tab. 10: Anschlussdaten
▪ Stromart und Spannung auf dem Typenschild beachten.
▪ Minimale Vorsicherung: 16 A, träge oder Leitungsschutzschalter mit C-Charakteristik.
Bei Doppelpumpen beide Motoren einzeln anschließen und absichern.
▪ Es wird empfohlen, die Pumpen mit einem FI-Schutzschalter (Typ A oder B gemäß EN
60335) abzusichern.
Ableitstrom je Pumpe I ≤ 3,5 mA berücksichtigen.
eff
▪ Ausschließlich an 230 V TN- oder TT-Niederspannungsnetze anschließen.
Niemals an 230 V IT-Niederspannungsnetze (230 V "Isolé Terre" Niederspannungsnetz)
anschließen.
▪ Elektrischen Anschluss über ein festes Anschlusskabel mit einer Steckvorrichtung oder
einem allpoligen Schalter mit mindestens 3 mm Kontaktöffnungsweite herstellen (VDE
0700/Teil 1).
▪ Niemals an eine unterbrechungsfreie Spannungsversorgung anschließen.
▪ Eine Taktung der Spannungsversorgung (z.B. Phasenanschnittsteuerung) ist nicht zu-
lässig! Eine Taktung deaktivieren.
▪ Das Schalten der Pumpe über Triacs/Halbleiterrelais im Einzelfall prüfen.
▪ Bei Abschaltung mit bauseitigem Netzrelais: Nennstrom ≥ 10 A, Nennspannung 250 V
AC.
Unabhängig von der Nennstromaufnahme der Pumpe können bei jedem Einschalten der
Spannungsversorgung Einschaltstromspitzen bis zu 10 A auftreten!
▪ Schalthäufigkeit berücksichtigen:
– Ein-/Ausschaltungen über Netzspannung ≤ 100/24 h
▪ Erhöhte Anzahl an Ein-/Ausschaltungen ≤ 20/h (≤ 480/24 h) zulässig bei Verwendung
von:
– Digitaleingang mit Ext. AUS Funktion
– analoger Sollwertvorgabe mit Ausschaltfunktion
– Schaltsignalen über Kommunikationschnittstellen (z.B. CIF-Modul, Wilo Net oder
Bluetooth)
▪ Zum Schutz vor Leckagewasser und zur Zugentlastung an der Kabelverschraubung ein
Anschlusskabel mit ausreichendem Außendurchmesser verwenden.

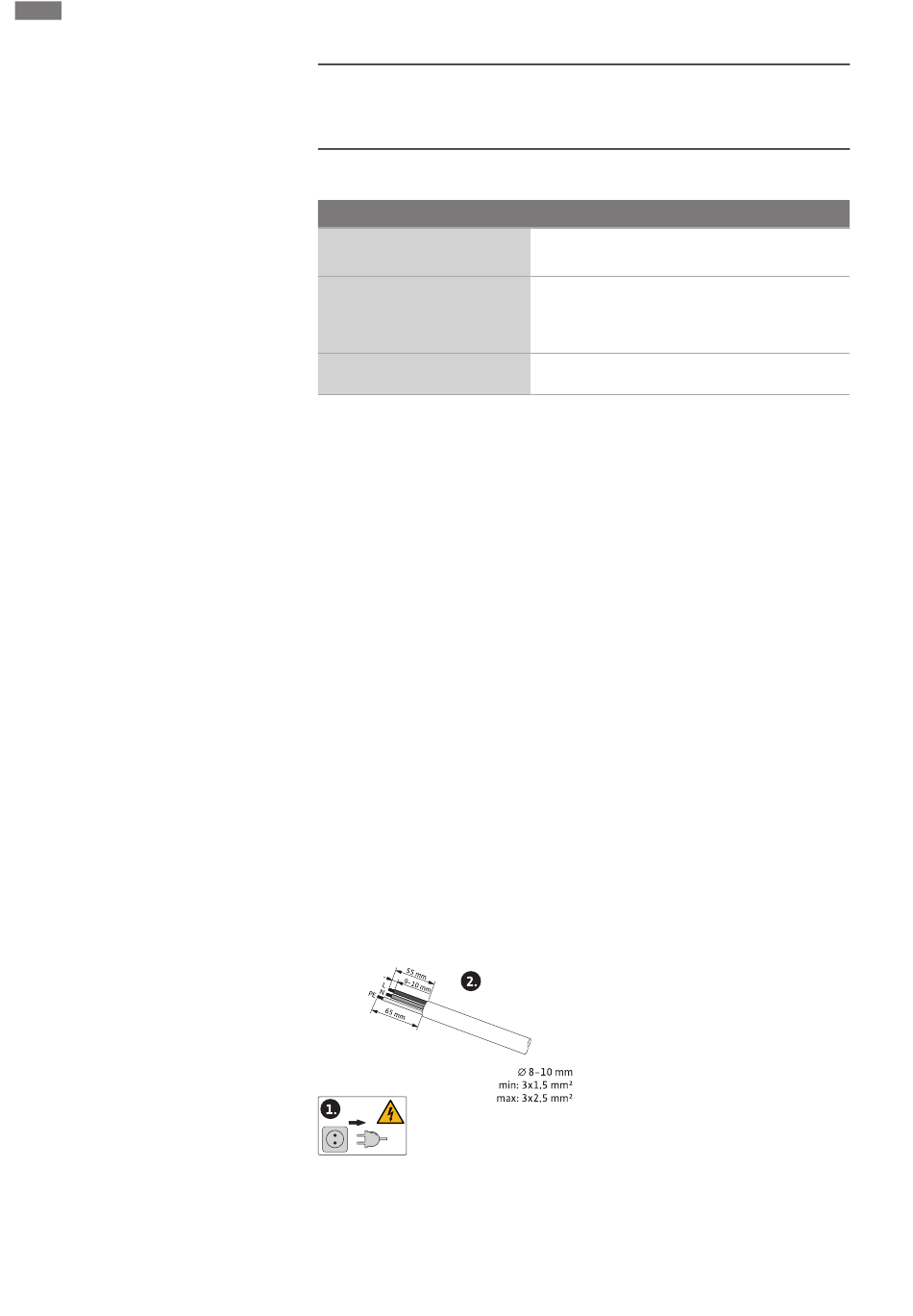

Fig. 21: Anschluss vorbereiten
▪ Kabel in der Nähe der Verschraubung zu einer Ablaufschleife, zur Ableitung anfallenden
Tropfwassers, biegen.
▪ Bei Medientemperaturen über 90 °C ein wärmebeständiges Anschlusskabel verwenden.
▪ Anschlusskabel so verlegen, dass sie weder Rohrleitungen noch Pumpe berührt.
1 ~ 230 V ± 10 %, 50/60 Hz
EN 60950 für 230 V - TN-, TT-Netze
Je Einzelpumpe oder Motorkopf einer Doppelpum-
pe:
16 A, träge oder Leitungsschutzschalter mit C-
Charakteristik.
≤ 3,5 mA
