Wilo -Stratos MAXO series Einbau- Und Betriebsanleitung Seite 20

de
20
Installation
▪ Die zulässigen Anzugsdrehmomente gemäß folgender Tabelle dürfen auch bei Verwen-
dung von Schrauben mit höherer Festigkeit (≥ 4.6) nicht überschritten werden, da sonst
Absplitterungen im Kantenbereich der Langlöcher auftreten können. Dadurch verlieren
die Schrauben ihre Vorspannung und die Flanschverbindung kann undicht werden. Ver-
brühungsgefahr!
▪ Ausreichend lange Schrauben verwenden. Das Gewinde der Schraube muss mindestens
einen Gewindegang aus der Schraubenmutter herausragen.
▪ Leckageprüfung bei größtmöglichem zulässigen Betriebsdruck durchführen!

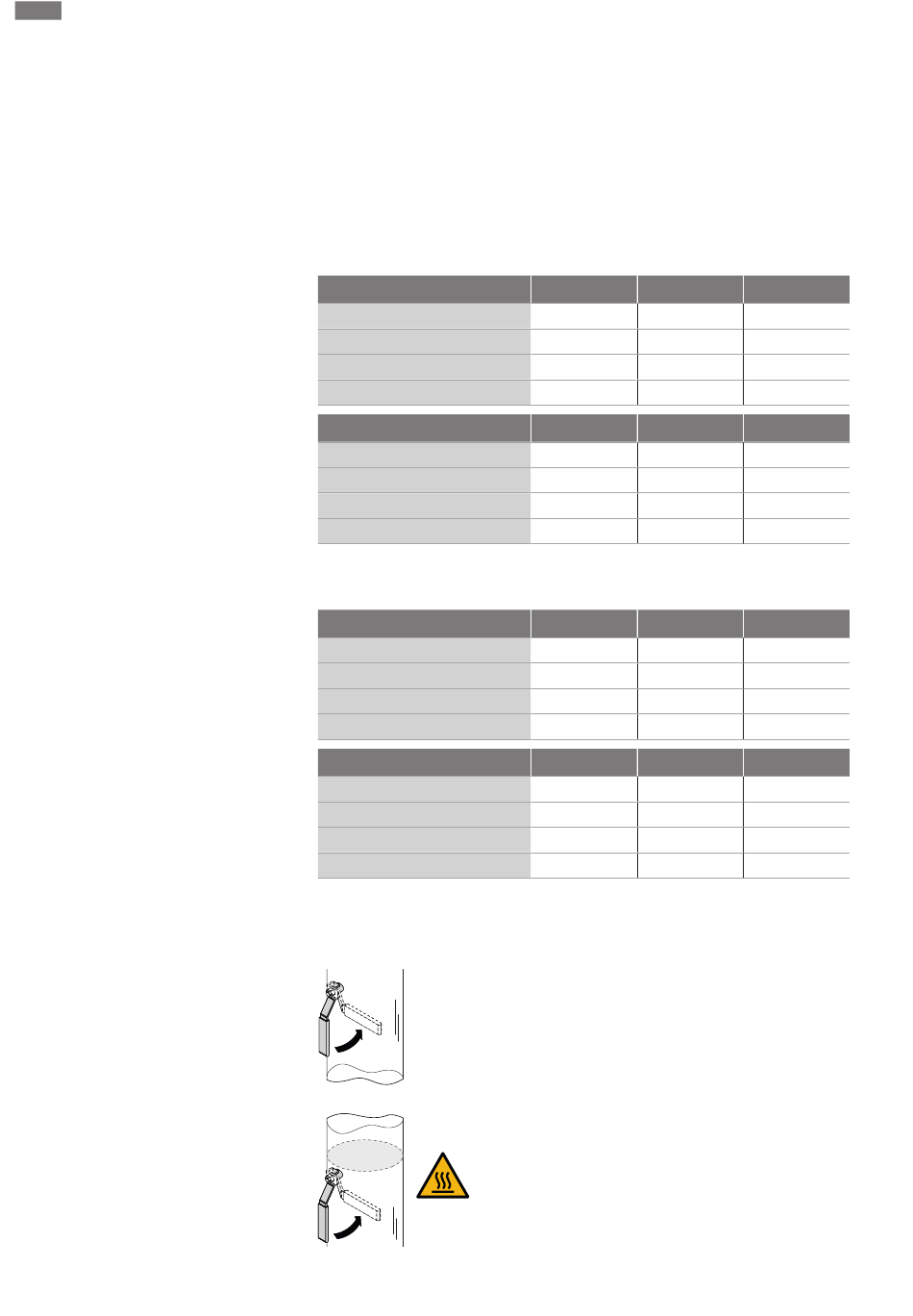

Schrauben und Anzugsdrehmomente
Flanschpumpe PN 6
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge
Tab. 7: Flanschbefestigung PN 6
Flanschpumpe PN 10 und PN 16 (kein Kombiflansch)
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge
Schraubendurchmesser
Festigkeitsklasse
Anzugsdrehmoment
Schraubenlänge
Tab. 8: Flanschbefestigung PN 10 und PN 16
Niemals zwei Kombiflansche miteinander verbinden.
Montageschritte
Fig. 14: Absperrarmatur schließen
DN 32 DN 40
M12 M12
≥ 4.6 ≥ 4.6
40 Nm 40 Nm
≥ 55 mm ≥ 55 mm
DN 65 DN 80
M12 M16
≥ 4.6 ≥ 4.6
40 Nm 95 Nm
≥ 60 mm ≥ 70 mm
DN 32 DN 40
M16 M16
≥ 4.6 ≥ 4.6
95 Nm 95 Nm
≥ 60 mm ≥ 60 mm
DN 65 DN 80
M16 M16
≥ 4.6 ≥ 4.6
95 Nm 95 Nm
≥ 65 mm ≥ 70 mm
DN 50
M12
≥ 4.6
40 Nm
≥ 60 mm
DN 100
M16
≥ 4.6
95 Nm
≥ 70 mm
DN 50
M16
≥ 4.6
95 Nm
≥ 65 mm
DN 100
M16
≥ 4.6
95 Nm
≥ 70 mm
WILO SE 2018-11
