de
30
Elektrischer Anschluss

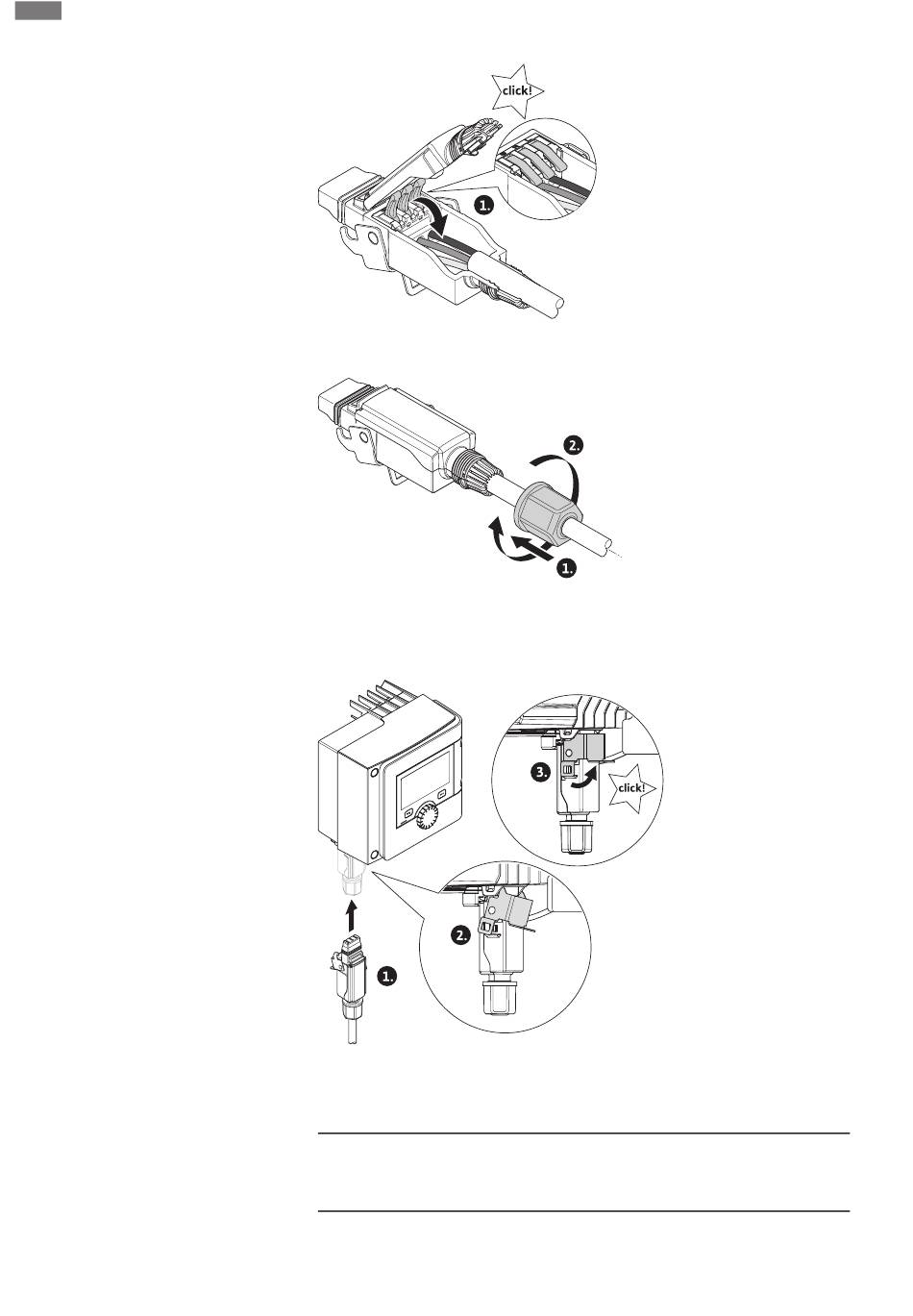

Fig. 27: Federklemmen schließen
7.
„Cage Clamp" der Firma WAGO schließen.
Fig. 28: Stecker schließen
8.
Wilo-Connectoroberteil mit den Positionsstegen voran in das Unterteil schieben,
Stecker schließen.
9.
Kabeldurchführung mit einem Drehmoment von 0,8 Nm aufschrauben.
Fig. 29: Wilo-Connector montieren
10. Wilo-Connector einstecken und den Metallbügel über die Befestigungsbolzen ver-
riegeln.
HINWEIS
Der Metallbügel lässt sich nur mit Werkzeug seitlich am Wilo Connectorgehäuse ent-
riegeln!
11. Spannungsversorgung herstellen.
WILO SE 2018-11
