6.4
Anschließen der Kommunikati-
onsschnittstellen
Einbau- und Betriebsanleitung Wilo-Stratos MAXO/-D/-Z
Elektrischer Anschluss
Demontieren
1.
Netzspannung trennen.

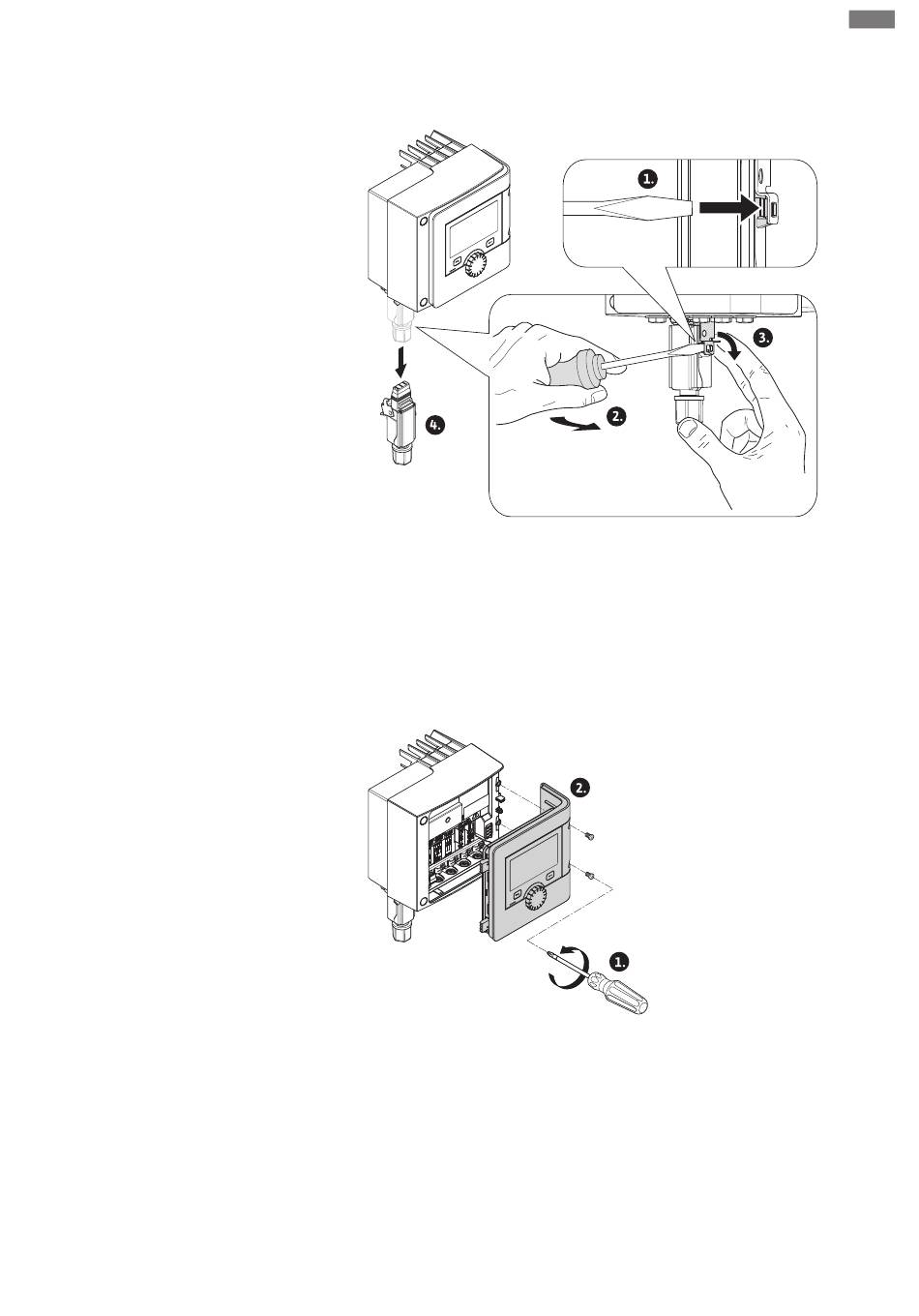

Fig. 30: Wilo-Connector demontieren
2.
Metallbügel mit geeignetem Werkzeug aus der mechanischen Verriegelung am Ge-
häuse lösen.
Dazu das Werkzeug seitlich nach außen schwenken und gleichzeitig den Metallbü-
gel in Richtung des Gehäuses öffnen.
3.
Wilo-Connector abziehen.
Alle Warnhinweise im Kapitel "Elektrischer Anschluss" beachten!
Sicherstellen, dass alle Spannungsversorgungen von Pumpe und angeschlossenen
Kommunikationsschnittstellen insbesondere von SSM und SBM abgeschaltet sind!
Fig. 31: Moduldeckel öffnen
1.
Schrauben des Moduldeckels lösen.
2.
Moduldeckel abnehmen und sicher ablegen.
3.
Benötigte Anzahl an Verschlussschrauben (M16x1,5) mit Werkzeug abschrauben.
4.
Benötigte Anzahl an Schirmklemmen lösen (siehe Hinweis).
5.
Kabelverschraubungen M16x1,5 einschrauben und mit Drehmoment 2,5 Nm fest-
drehen.
6.
Kommunikationskabel auf benötigte Länge abisolieren.
7.
Mutter der Kabelverschraubung über das Kabel und Kabel durch den innenliegen-
den Dichtungsring der Kabelverschraubung sowie unter der Schirmklemme hin-
durch schieben.
