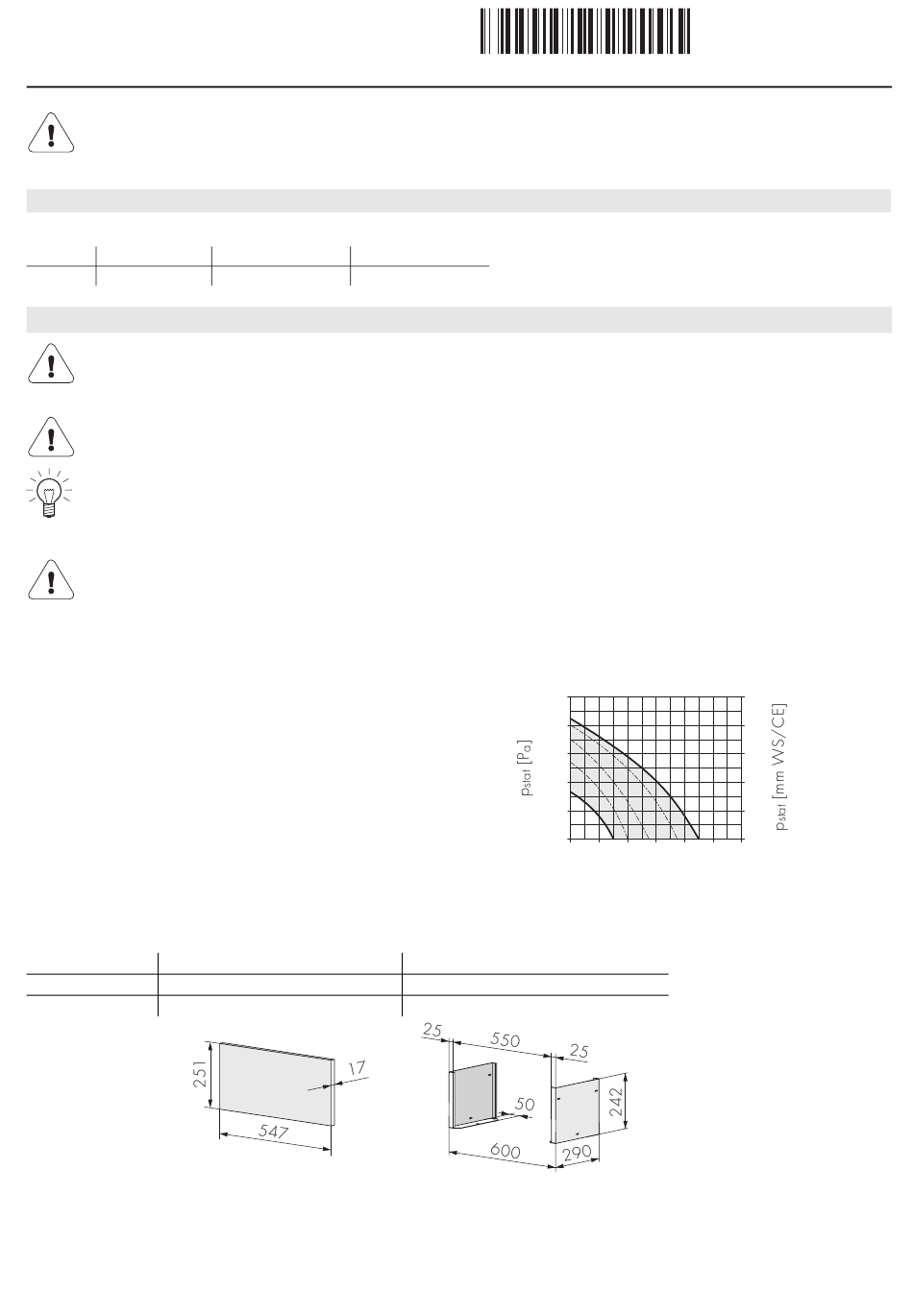

V-ZUG DK-S5i Installationsanleitung

Installationsanleitung
Dunstabzug DK-S5i
Einbaudunstabzug
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ Modell-Nr.
DK-S5i 585
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich,
wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine
ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder Fenstern und
in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betriebenen
Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten.
Typenschild
Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Zubehörteile
Farbe Metall-Frontplatten 251 × 547 mm Füllbleche für Einbau in Nische 60 cm
Weiss 04
Schwarz 05
Baubreite Farbe
55 cm Weiss 04
Abmessungen
) müssen eingehalten werden.
K2.5967
K2.5968
p-V Diagramm
500
400
300
200
100
0
0 200
Fördermenge [m
K2.5961
K2.5962
1
J585.50-1
30.11.11 WIMA
50
40
30
20
10
0
400 600
3 /h]
