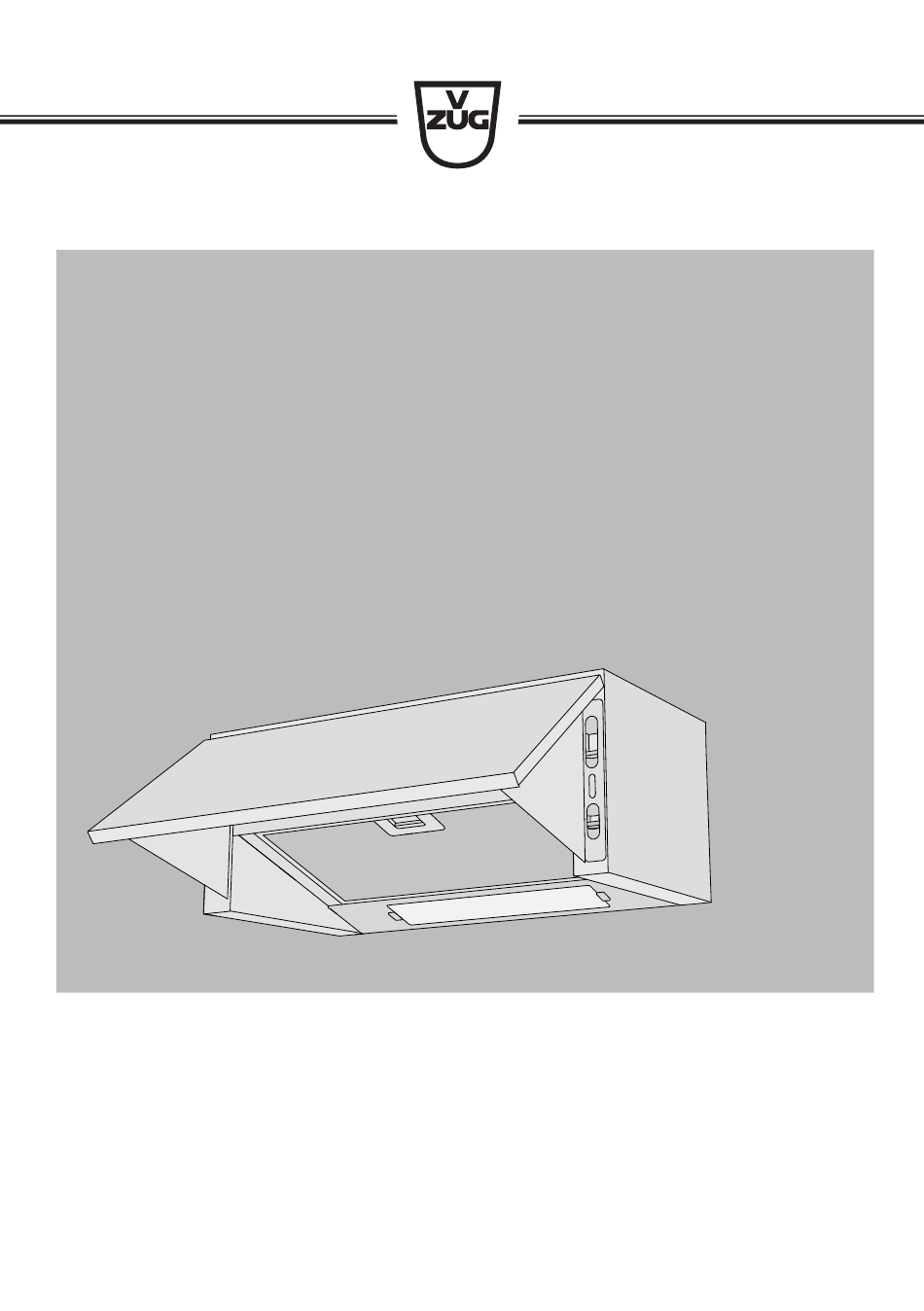

- Seite 1 Bedienungsanleitung DKS5i/DKS6i Dunstabzug...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Wei- terentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem DKS5i 61005 DKS6i 61006 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Vor der ersten Inbetriebnahme ................ 6 Bestimmungsgemässe Verwendung.............. 6 Bei Kindern im Haushalt.................. 6 Zum Gebrauch ...................... 7 2 Entsorgung 9 3 Ihr Gerät 10 Gerätebeschreibung................... 10 Abluftmodell ...................... 10 Umluftmodell ...................... 10 Ausrüstung ...................... 10 Aufbau........................ 11 Bedienelemente .................... 11... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Vor Der Ersten Inbetriebnahme
1 Sicherheitshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbei- ten von einem konzessionierten Installateur/Elektriker ausführen. ▪ Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. ▪... -
Seite 7: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch ▪ Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. ▪ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. ▪ Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kun- dendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 8 1 Sicherheitshinweise ▪ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B.
-
Seite 9: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 10: Ihr Gerät
Ihr Gerät Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Ober- schrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. -
Seite 11: Aufbau
3 Ihr Gerät Aufbau Dunstklappe Fettfilter mit stabiler Metallfassung Beleuchtung Bedienelemente Lüfterstufenschalter Lichtschalter... -
Seite 12: Bedienung
Bedienung Absauggebläse einschalten ▸ Dunstklappe ausschwenken. – Absauggebläse ist eingeschal- tet. Lüfterstufe einstellen ▸ Mit Lüfterstufenschalter gewünschte Lüfterstufe einstellen. Beleuchtung ein-/ausschalten ▸ Mit Lichtschalter Beleuchtung ein- oder ausschalten. Absauggebläse ausschalten ▸ Dunstklappe einschwenken. – Absauggebläse ist ausgeschal- tet. -
Seite 13: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reini- gen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. -
Seite 14: Fettfilter Ausbauen
5 Pflege und Wartung Fettfilter ausbauen ▸ Dunstklappe ausschwenken und Gerät ausschalten. ▸ Bei Fettfilter 4 den Griff 5 nach hin- ten schieben. – Fettfilter löst sich. ▸ Fettfilter aus Halterung nehmen. ▸ Fettfilter im Spülwasserbad oder se- parat im Geschirrspüler reinigen. Beim Geschirrspüler Programm «Intensiv»... -
Seite 15: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn ..die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Sicherungsautomat ▸ Sicherung auswechseln. der Wohnungs- resp. der Hausin- ▸ Sicherungsautomat wieder einschal- stallation ist defekt. ten. ▪ Unterbruch in der Stromversorgung. ▸ Stromversorgung überprüfen. ▪... -
Seite 16: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Halogenlampe (230 V / 28 W) LED-Lampe (230 V / 3 W) Fettfilter Die Lampe kann auch im Fachhandel bezogen werden. -
Seite 17: Technische Daten
Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 18: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........... 10 Technische Daten ......... 17 Anfragen ............19 Typ ..............2 Typenschild ............ 17 Bedienelemente ..........11 Verpackung............9 Deinstallation ........... 9 Elektrischer Anschluss......... 17 Entsorgung............9 Gültigkeitsbereich ........... 2 Inbetriebnahme ..........6 Kinder im Haushalt ......... 6 Modellnummer.......... -
Seite 19: Service & Support
(FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 20 ▸ Mit Lüfterstufenschalter gewünschte Lüfterstufe einstellen. Beleuchtung ein-/ausschalten ▸ Mit Lichtschalter Beleuchtung ein- oder ausschalten. J61005010-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
