V-ZUG DK-S5i Installationsanleitung Seite 4

Installationsanleitung
Dunstabzug DK-S5i
Einbaudunstabzug

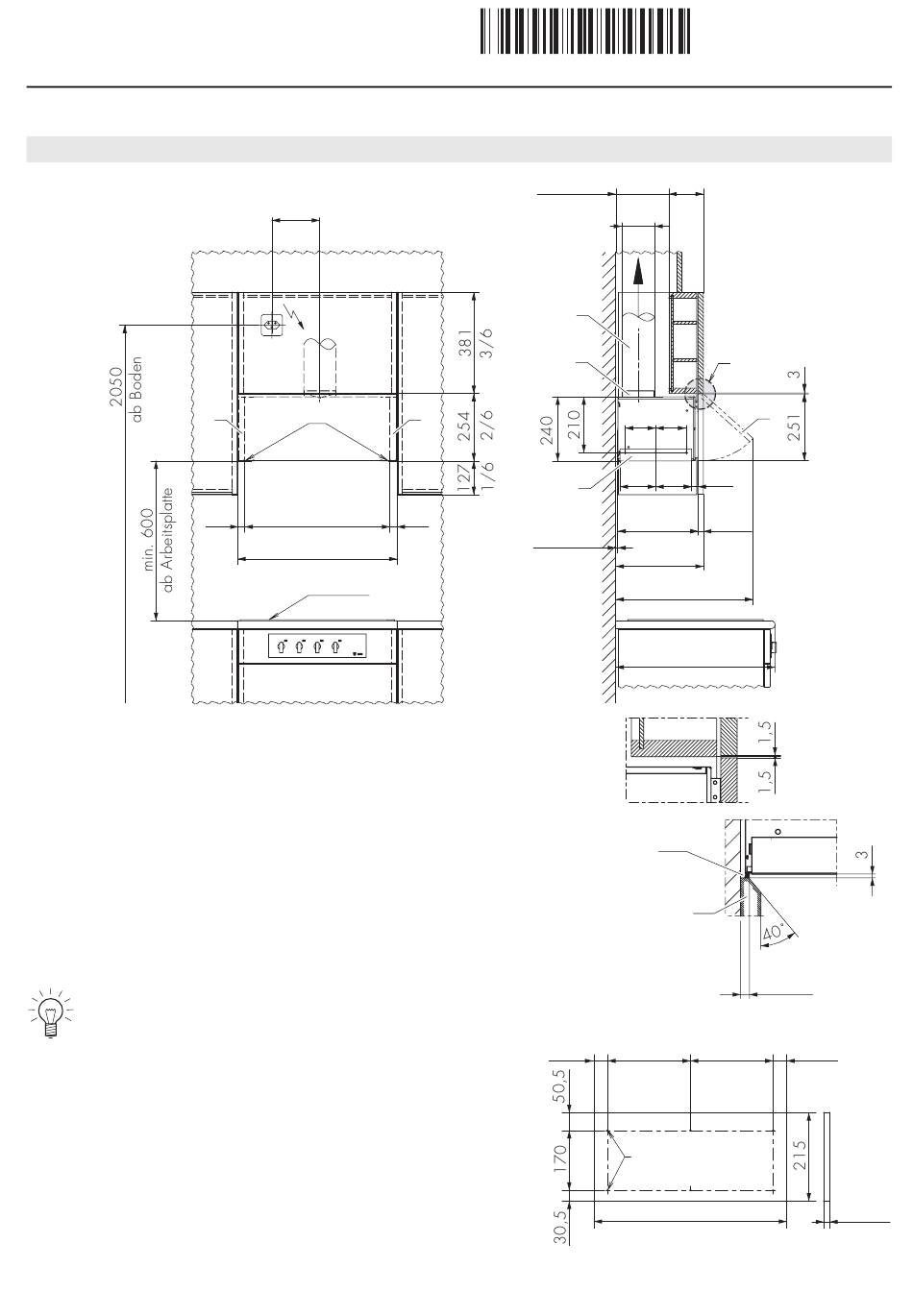

Installation 60 cm
1. Füllbleche A links und rechts setzten und mit Holzschrauben
ø 4 × 15 F festschrauben.
2. Abluftstutzen C wegnehmen.
3. Vorbereitete Dekorplatte D mit den beiliegenden Schrauben F
befestigen (Anbohrlehre K0.3432).
4. Gerät auf Füllbleche A schieben und mit den Schrauben B links und
rechts leicht fixieren.
5. Gerät frontbündig justieren und Schrauben B links und rechts
festziehen
6. Abluftstutzen C einsetzen und Abluftschlauch montieren.
Die beigepackten Befestigungswinkel werden für den Einbau in
die Nische 55 cm nicht gebraucht.
