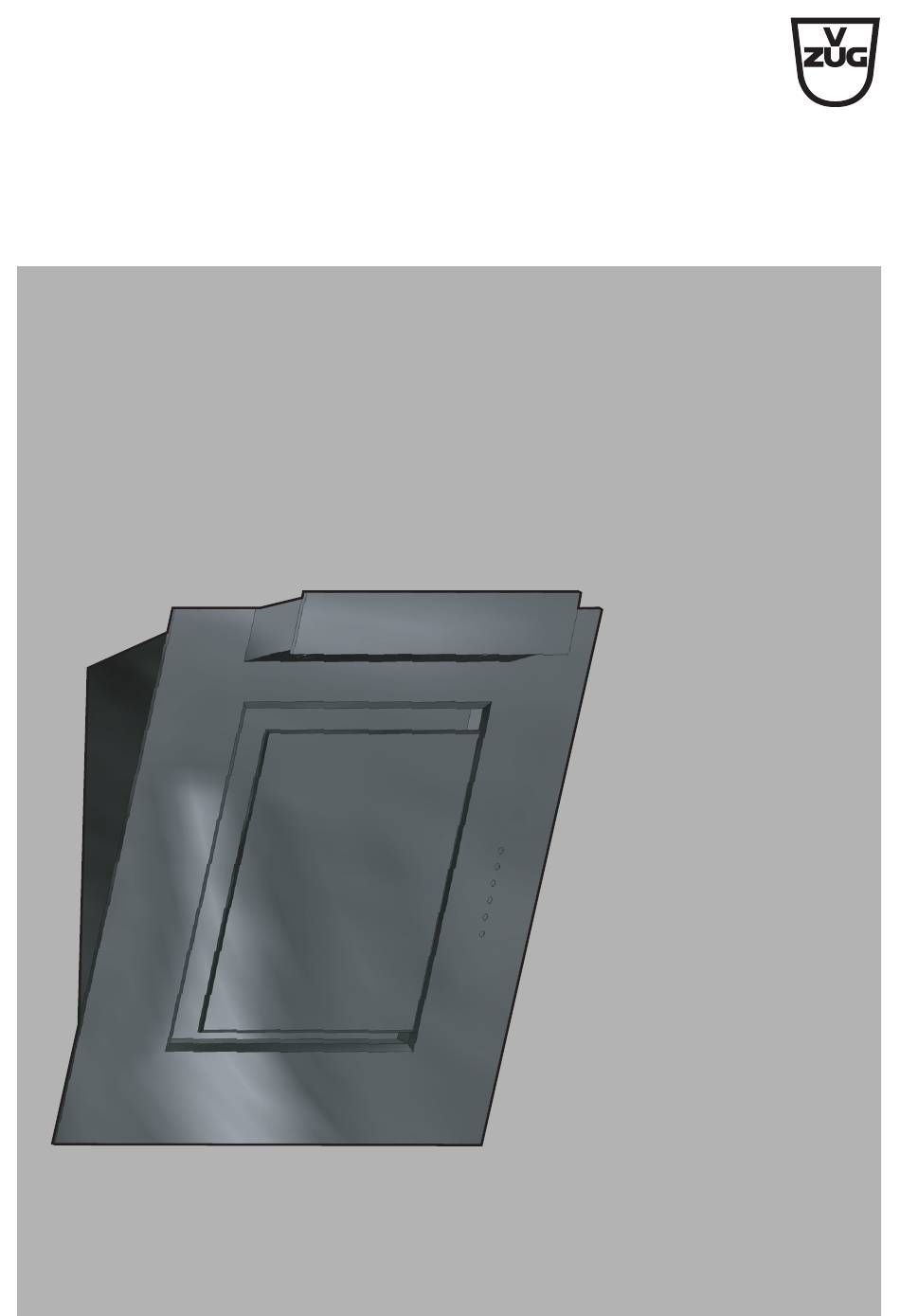

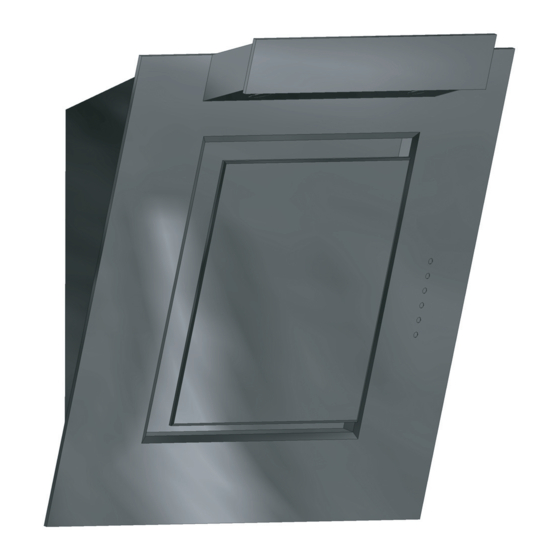

- Seite 1 V-ZUG AG Dunstabzug Levante Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für das Modell: Modell-Nr. Masssystem DW-L9 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2011...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Zubehör und Ersatzteile Technische Daten Entsorgung Stichwortverzeichnis Reparatur-Service Kurzanleitung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, senso- rischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 8 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 9: Gerätebeschreibung
Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgeso- gen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stut- zen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt. -
Seite 10: Ausrüstung
… Gerätebeschreibung Ausrüstung 1 Absauggebläse Beleuchtung 1 Metall-Fettfilter 1 Longlife-Aktivkohlefilter (nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe. Die Stufen 1–3 sind für Dauerbetrieb geeignet. Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 11: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Beleuchtung EIN/AUS Lüfterstufe Intensiv Lüfterstufe 3 Lüfterstufe 2 Lüfterstufe 1/Sättigungsanzeige Filter Ausschalten Blinkend: Fettfilter reinigen (Abluftmodell) Fettfilter und Longlife Aktivkohlefilter reinigen (Umluftmodell) Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Gerät einschalten Durch Antippen der Taste / / oder schaltet das Gerät auf Lüfterstu- fe 1, 2, 3 oder Intensiv ein. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Taste angezeigt. Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Lüfterstufe 1 einzuschalten. -
Seite 13: Beleuchtung
… Bedienung Beleuchtung Durch Antippen der Taste schaltet die Beleuchtung ein. Durch wiederholtes Antippen der Taste schaltet die Beleuchtung aus. Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden. Sättigungsanzeige Fettfilter und Longlife Aktivkohlefilter Nach 40 Betriebsstunden blinkt die Taste . Der Sättigungsgrad ist erreicht, der Fettfilter und der Longlife Aktivkohlefilter müssen gereinigt werden. -
Seite 14: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. Aussenseite/Innenseite reinigen Taste 3 Sekunden drücken. -
Seite 15: Metall-Fettfilter
… Pflege und Wartung Metall-Fettfilter Der Filter kann gereinigt werden. Ausbau Glasscheibe 1 nach oben schwenken. Griff 2 nach unten drücken, Fettfilter 3 nach vorne schwenken und aus Halte- rung 4 heben. Den Filter nicht beschädigen. Reinigung Der Fettfilter muss bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. - Seite 16 … Pflege und Wartung Einbau Den Fettfilter 3 unten in Halterung 4 einsetzen. Griff 2 nach unten drücken und Fettfilter 3 oben in Halterung einrasten lassen. Glasscheibe 1 nach unten schwenken. Taste mindestens 3 Sekunden ge- drückt halten. – Die blinkende Taste erlischt.
-
Seite 17: Metall-Fettfilter Und Longlife Aktivkohlefilter Reinigen Und Auswechseln
… Pflege und Wartung Metall-Fettfilter und Longlife Aktivkohlefilter reinigen und auswechseln Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Nach etwa 3 Jahren muss der Longlife Aktivkohlefilter ersetzt werden, da die Geruchsaufnahmefähigkeit reduziert wird. Der verschmutzte Longlife Aktivkohlefilter kann im Haushaltkehricht entsorgt werden. Der Longlife Aktivkohlefilter kann gereinigt und reaktiviert werden. - Seite 18 … Pflege und Wartung Ausbau Glasscheibe 1 nach oben schwenken. Griff 2 nach unten drücken, Fettfilter 3 nach vorne schwenken und aus Halte- rung 4 heben. Am Haltegitter 5 alle Befestigungen 6 nach innen drücken und Haltegitter 5 mit Longlife Aktivkohlefilter 7 aus Fettfil- ter 3 entnehmen..
- Seite 19 … Pflege und Wartung Einbau Longlife Aktivkohlefilter 7 auf Fettfilter 3 platzieren. Am Haltegitter 5 alle Befestigungen 6 im Rahmen des Fettfilters einrasten. Den Fettfilter 3 unten in Halterung 4 einsetzen. Griff 2 nach unten drücken und Fettfilter 3 oben in Halterung einrasten lassen. Glasscheibe 1 nach unten schwenken.
-
Seite 20: Halogenspots Ersetzen
… Pflege und Wartung Halogenspots ersetzen Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. Halogenspots werden durch den Betrieb heiss! Zuerst abkühlen lassen. Halogenspot von unten mit feinem Schraubenzieher und Tuch (Schutz) vorsichtig aus Halterung hebeln und herausziehen. 2-Pol-Stecker von Halogenspot trennen. Nicht an Kabel ziehen! Halterung von Halogenspot entfernen. -
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung wechseln. Sicherungsautomat der Sicherungsautomaten wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in Stromversorgung überprüfen. Stromversorgung. Halogenspot defekt. Halogenspot auswechseln. … das Gerät ungenügend entlüftet Mögliche Ursache Behebung Der Fettfilter ist... -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenspot Metall-Fettfilter für Abluft- und Umluftmodell Haltegitter mit Longlife Aktivkohle- filter für Umluftmodell Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 23: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 24: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........9 Halogenspot Aktivkohlefilter......... 9 Ersetzen ........20 Anfragen ........27 Anzeigeelemente......11 Aufbau..........10 Inbetriebnahme ......5 Ausrüstung ........10 Intensivstufe........12 Bedienung ........12 Kinder im Haushalt......6 Bedienungselemente... 10, 11 Kurzanleitung........ 28 Beleuchtung ......10, 13 Bestellungen ......... - Seite 26 … Stichwortverzeichnis Reinigung ........14 Technische Daten ....... 23 Reparatur-Service ......27 Typ ............ 2 Typenschild ........23 Sättigungsanzeige Longlife Aktivkohlefilter ..13 Umluftmodell ........9 Metall-Fettfilter......13 Service-Center ......27 Servicevertrag ......27 Verpackung ........24 Sicherheit ........24 Sicherheitshinweise Bei Kindern im Haushalt ..
-
Seite 27: Reparatur-Service
Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für... -
Seite 28: Kurzanleitung
Lüfterstufe 3 Lüfterstufe 2 Lüfterstufe 1/Sättigungsanzeige Filter Ausschalten Blinkend: Metall-Fettfilter und Longlife Aktivkohlefilter reinigen V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J990.010-0...
