Installationsanleitung
Dunstabzug DK-S5i
Einbaudunstabzug
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Spannung Anschlussleistung Absicherung
230 V~ 50 Hz 206 W

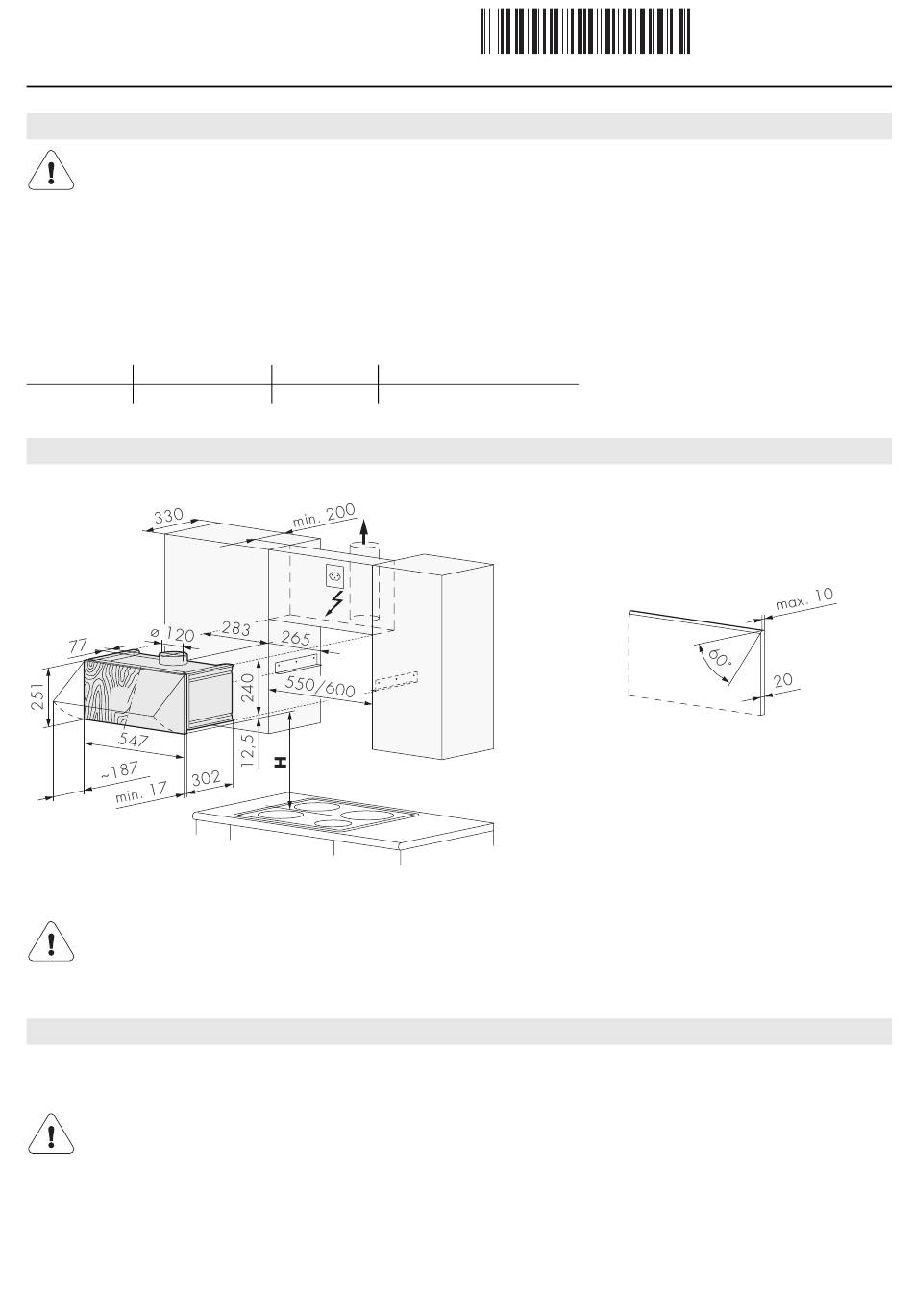

Abmessungen
Abstand über Kochfeld
Mindestabstand B
Bei Elektrokochfeld: min. 600 mm
Bei Gaskochfeld: min 750 mm
Wenn die Installationsanleitung des Gaskochfelds einen grösseren Abstand vorgibt, ist dieser zu berücksichtigen.
Umluftbetrieb
Soll das Gerät im Umluftbetrieb verwendet werden, bestehen folgende Möglichkeiten:
– Verwendung eines Aktivkohlefilters direkt im Gerät (siehe J415.48)
Die Querschnittsfläche (Ausblasfläche) des Lüftungsgitters muss min. 200 cm² betragen.
Bei dieser Anwendung strömt die Abluft durch den Abluftstutzen, wird dort ausgeblasen und durch ein Lüftungsgitter im
Deckenabschluss in den Raum zurückgeblasen.
– Verwendung einer Luftrecyclingcassette LRC1 (siehe J590.50)
Bei dieser Anwendung wird der Aktivkohlefilter in der Luftrecyclingcassette eingesetzt. Die Abluft strömt durch den Abluftstutzen und
eine Abluftleitung in die Cassette und wird durch das Ausblasgitter wieder in den Raum zurückgeblasen.
Netzkabel
10 A 1,2 m mit Stecker «Typ 12»
2
J585.50-1
30.11.11 WIMA
Verwendung von
Gesteinsabdeckungen
Wandplatte (Granit, Marmor) mit 20 mm
Dicke und Anfasung möglich.
