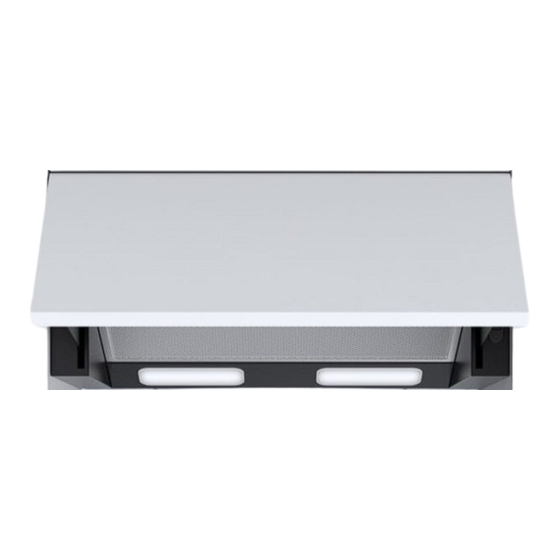

V-ZUG DK-S5i Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. V-ZUG Anleitungen
  4. Küchengeräte
  5. DK-S5i
  6. Bedienungsanleitung
V-ZUG DK-S5i Bedienungsanleitung

V-ZUG DK-S5i Bedienungsanleitung

Dunstabzug
Vorschau ausblenden Andere Handbücher für DK-S5i:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
V-ZUG AG
Dunstabzug
DK-S5i
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG DK-S5i

Inhaltszusammenfassung für V-ZUG DK-S5i

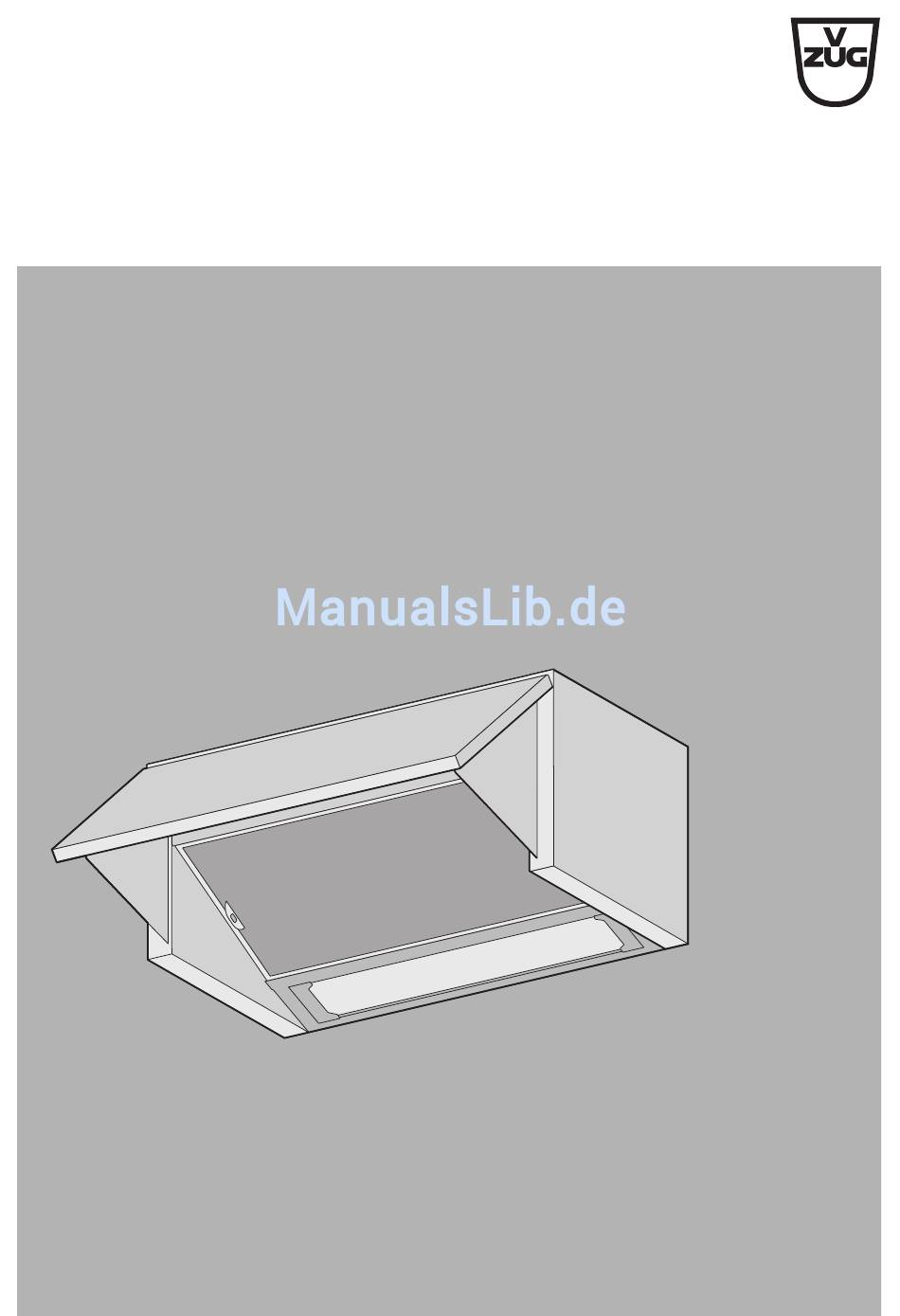

  • Seite 1 V-ZUG AG Dunstabzug DK-S5i Bedienungsanleitung...
  • Seite 2 • Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für das Modell: Modell-Nr. Masssystem DK-S5i 55 / 60 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Sicherheitshinweise 1.1 Vor der ersten Inbetriebnahme ....... . . 4 1.2 Bestimmungsgemässe Verwendung .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •...

  • Seite 5: Bestimmungsgemässe Verwendung

    1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. • Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden.

  • Seite 6: Zum Gebrauch

    1 Sicherheitshinweise Zum Gebrauch • Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden. • Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
  • Seite 7 1 Sicherheitshinweise • Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. • Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden. Abluftmodell Die über der Kochstelle anfallenden Dünste werden durch das integrierte Gebläse abgesogen. Durch den Fettfilter wird die Luft gereinigt und über die Abluftleitung ins Freie geführt.

  • Seite 9: Aufbau

    2 Gerätebeschreibung Aufbau Dunstklappe Fettfilter mit stabiler Metallfassung Beleuchtung Bedienungselemente Lichtschalter Drehzahlregler...

  • Seite 10: Bedienung

    Bedienung Absauggebläse einschalten Dunstklappe ausschwenken. ➤ – Absauggebläse sind eingeschaltet. Förderleistung einstellen Drehzahlregler in die gewünschte Richtung drehen. ➤ • Stufenlose Einstellung • Stellung MIN = kleinste Fördermenge. • Stellung MAX = grösste Fördermenge. Die Absauggebläse laufen nach dem Einschalten – unabhängig von der Einstellung des Drehzahlreglers –...

  • Seite 11: Beleuchtung Ein-/Ausschalten

    3 Bedienung Beleuchtung ein-/ausschalten Licht--Wippschalter betätigen ➤ Absauggebläse ausschalten Dunstklappe einschwenken. ➤ – Absauggebläse sind ausgeschaltet.

  • Seite 12: Pflege Und Wartung

    Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser in Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Schraubsicherung für das Gerät herausdrehen, bzw. Sicherungs- automaten ausschalten.

  • Seite 13: Fettfilter Ausbauen

    4 Pflege und Wartung Fettfilter ausbauen Die Schraubsicherung herausdrehen bzw. den Sicherungsauto- maten ausschalten. Dies verhindert ein unbeabsichtigtes Einschalten der Absauggebläse. Fettfilter 4 an den beiden seitlichen ➤ Griffen 6 gegen die Federkraft nach hinten drücken. Fettfilter aus der vorderen Aufnah- ➤...

  • Seite 14: Fettfilter Einbauen

    4 Pflege und Wartung Fettfilter einbauen Fettfilter 4 an den beiden seitlichen ➤ Griffen 6 fassen und in die hintere Aufnahme 8 einführen. Fettfilter 4 gegen die Federkraft so ➤ weit in die hintere Aufnahme drücken, bis er nach oben in die vordere Aufnahme 7 geschwenkt und eingerastet werden kann.

  • Seite 15: Halogenlampe Ersetzen

    4 Pflege und Wartung Halogenlampe ersetzen Die Schraubsicherung herausdrehen, bzw. den Sicherungsauto- maten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Beleuchtungsabdeckung 9 öffnen. ➤ Beide Verriegelungsschieber 10 ➤ nach innen schieben, Beleuch- tungsabdeckung nach unten schwenken. Halogenlampe 11 aus Fassung ➤...

  • Seite 16: Störungen Selbst Beheben

    Störungen selbst beheben Was tun, wenn ... … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung • Sicherung oder Sicherung auswechseln. ➤ Sicherungsautomat der Sicherungsautomaten wieder einschalten. ➤ Wohnungs- resp. der Hausinstallation ist defekt. • Unterbruch in Stromver- Stromversorgung überprüfen. ➤ sorgung.

  • Seite 17: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Halogenlampe (230 V / 28 W) Fettfilter Die Halogenlampe kann auch im Fachhandel bezogen werden.

  • Seite 18: Technische Daten

    Technische Daten Elektrischer Anschluss Siehe Typenschild. ➤ Fettfilter entfernen. ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes.

  • Seite 19: Entsorgung

    Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •...

  • Seite 20: Notizen

    Notizen...

  • Seite 21: Stichwortverzeichnis

    Stichwortverzeichnis Abluftmodell....8 Inbetriebnahme ....4 Absauggebläse ausschalten . . 11, 24 Absauggebläse einschalten.
  • Seite 22 10 Stichwortverzeichnis Verpackung....19 Zubehör Bestellen ....23 Zubehör und Ersatzteile .

  • Seite 23: Reparatur-Service

    ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an...

  • Seite 24: Kurzanleitung

    ➤ Förderleistung wählen Mit Drehzahlregler gewünschte ➤ Förderleistung einstellen. Beleuchtung ein-/ausschalten Licht-Wippschalter betätigen. ➤ V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch J585.010-4 Service-Center: Tel. 0800 850 850...
