V-ZUG DK-S5i Installationsanleitung Seite 3

Installationsanleitung
Dunstabzug DK-S5i
Einbaudunstabzug
.

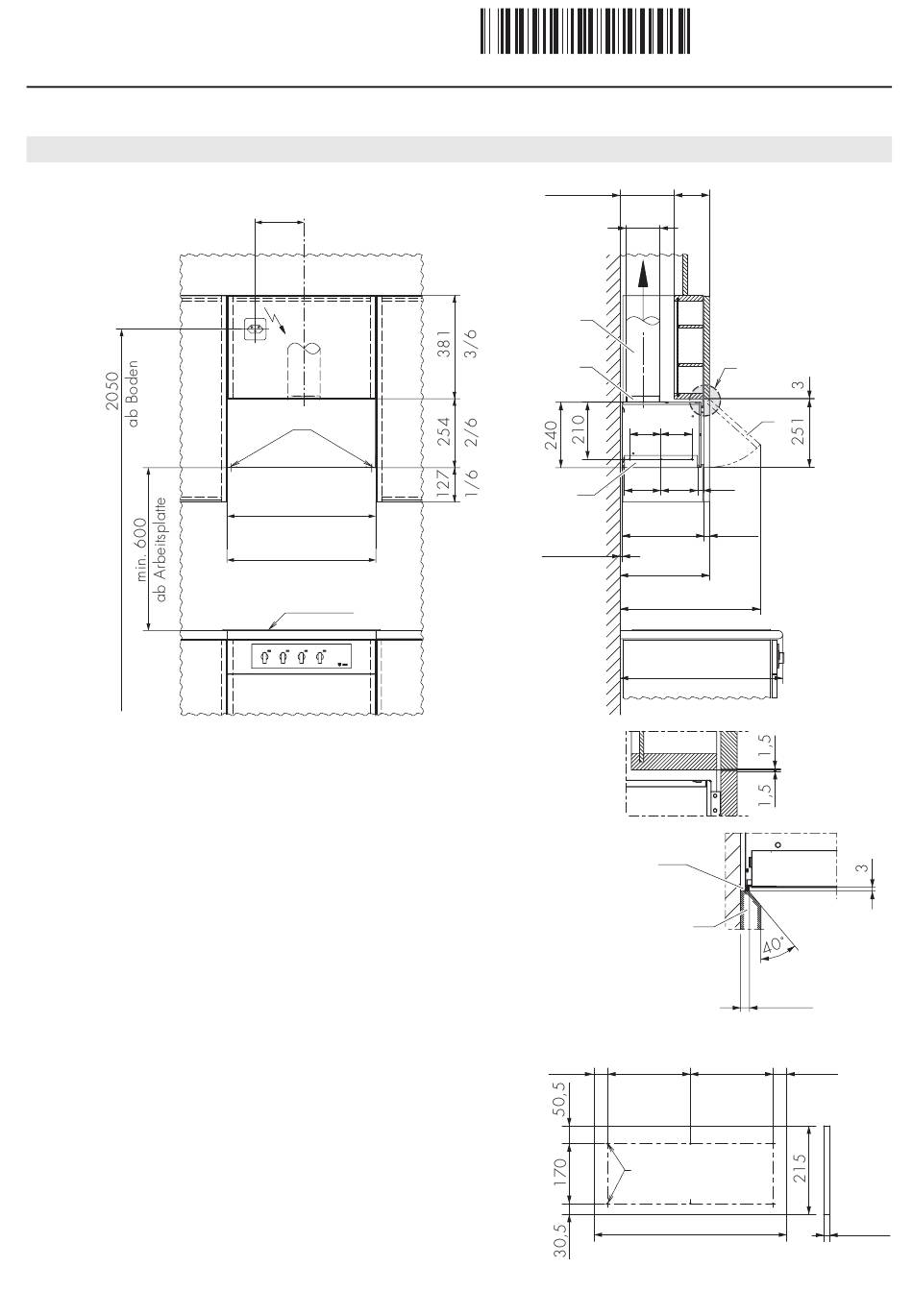

Installation 55 cm
1. Befestigung A links und rechts setzen und festschrauben
(Anbohrschablone 86.3958.24).
2. Abluftstutzen C wegnehmen.
3. Vorbereitete Dekorplatte D mit den beiliegenden Schrauben F
befestigen (Anbohrlehre K0.3432).
4. Gerät auf Befestigungswinkel A schieben und mit den Schrauben B
links und rechts leicht fixieren.
5. Gerät frontbündig justieren und Schrauben B links und rechts
festziehen.
6. Abluftstutzen C einsetzen und Abluftschlauch E montieren.
180
230 V
B
Dekorplatte 547
Nische 550
Kochfeld
200
min. 155
ø 125
E
C
135 135
A
max. 11
Klappe offen 517
Detail X
Fugendichtung
Wandabschluss bei
dicker Wandplatte
(Granit, Marmor ...)
Dekorplatte D
38,5
3
J585.50-1
30.11.11 WIMA
130
X
D
115 115
24
17–20
302
330
600
ca. 10
235 235 38,5
F
547 17–20
