- Seite 1 V-ZUG AG Dunstabzug DW-SL6 / DW-SL9 / DI-SL9 Bedienungsanleitung...
- Seite 2 Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Die- se Bedienungsanleitung gilt für die Modelle: Modell-Nr. Masssystem DW-SL6 DW-SL9 DI-SL9 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensori- schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 5: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haus- halt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, ins- besondere an Strom führenden Teilen, dürfen nur durch den Hersteller, sei- nen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 6: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. - Seite 7 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 8: Gerätebeschreibung

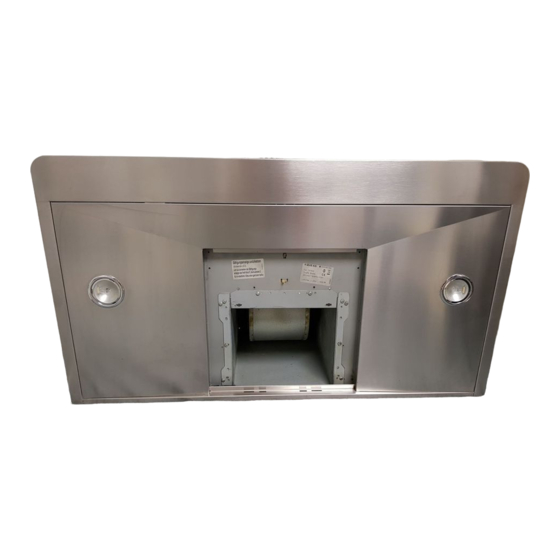

Gerätebeschreibung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Die über der Kochstelle anfallenden Dünste werden durch das integrierte Ge- bläse abgesogen. Durch den Fettfilter wird die Luft gereinigt und über die Ab- luftleitung ins Freie geführt. -
Seite 9: Ausrüstung
… Gerätebeschreibung Ausrüstung 1 Absauggebläse Beleuchtung 1 Metall-Fettfilter 1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe. Die Stufen 1–3 sind für Dauerbetrieb geeignet. Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 10: Aufbau
… Gerätebeschreibung Aufbau 1 Bedienungselemente 2 Metall-Fettfilter 3 Beleuchtung 4 Luftrückführung bei Umluftmodell... -
Seite 11: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Tasten Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Leistungsstufe Intensivstufe Intensivstufe Beleuchtung Kontrolllampen Lüfterstufe 1 Lüfterstufe 2 / Sättigungsanzeige Metall-Fettfilter und Longlife Aktivkohlefilter Lüfterstufe 3 / Sättigungsanzeige Standard Aktivkohlefilter Intensivstufe Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Gerät einschalten / Stufenwahl Durch Antippen der Taste wird das Gerät auf der Lüfterstufe 1 eingeschaltet. Durch wiederholtes Antippen der Taste können die Lüfterstufen 2 oder 3 angewählt werden. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Kon- trolllampen angezeigt. - Seite 13 … Bedienung Beleuchtung Durch Antippen der Taste wird die Beleuchtung aus- oder eingeschaltet. Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden. Sättigungsanzeige Metall-Fettfilter und Longlife Aktivkohlefilter Nach 40 Betriebsstunden blinkt die Kontrolllampe . Der Sättigungsgrad ist erreicht, die Fettfilter müssen gereinigt werden. Sättigungsanzeige Standard Aktivkohlefilter Nach 160 Betriebsstunden blinkt die Kontrolllampe .
-
Seite 14: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Rei- nigen verwenden. Die Oberfläche wird dadurch beschädigt. Aussenseite / Innenseite reinigen Die Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas Spülmit- tel –... -
Seite 15: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Der Fettfilter muss bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer des Fettfilters unbegrenzt. Fettfilter im Geschirrspüler reinigen. Beim Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit war- mem Vorspülen wählen. - Seite 16 … Pflege und Wartung Ausbau Fettfilter Beim Fettfilter den Griff 1 nach hinten drücken. Fettfilter nach unten aus der Halterung ziehen. Dabei Fettfilter nicht beschädigen. Einbau Fettfilter Fettfilter einsetzen. Taste mindestens 3 Sekunden gedrückt halten, bis ein Signalton ertönt. – Die Kontrolllampe erlischt.
-
Seite 17: Halogenlampe Wechseln
… Pflege und Wartung Halogenlampe wechseln Die Schraubsicherung herausdrehen bzw. den Sicherungsautoma- ten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Den Lampenring mit einem feinen Schraubenzieher vorsichtig anheben. Die defekte Halogenlampe durch eine Halogenlampe desselben Typs (max. 20 Watt) ersetzen. -
Seite 18: Standard Aktivkohlefilter Auswechseln
… Pflege und Wartung Standard Aktivkohlefilter auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Die Reinigungswirkung von Standard Aktivkohlefiltern baut sich im Laufe des Betriebes ab. Standard Aktivkohlefilter müssen bei normalem Gebrauch min- destens alle 4 Monate oder immer wenn die Kontrolllampe blinkt, ersetzt werden. -
Seite 19: Longlife Aktivkohlefilter Reinigen Und Auswechseln
… Pflege und Wartung Longlife Aktivkohlefilter reinigen und auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohlefil- ter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. - Seite 20 … Pflege und Wartung Metall-Fettfilter herausnehmen und reinigen. Die beiden Verriegelungsknöpfe um 90° drehen und den Longlife Aktivkohlefilter nach unten ent- nehmen. Den Filter 1 herausnehmen, reinigen, reaktivieren und wieder in den Rahmen 2 einsetzen. Dabei den Filter nicht beschädigen. Wenn nötig, verbrauch- ten Longlife Aktivkohlefilter durch einen neuen er- setzen.
-
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung auswechseln. Sicherungsautomat der Sicherungsautomat wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in der Stromversorgung überprüfen. Stromversorgung. Halogenlampe ist defekt. Halogenlampe auswechseln. …... -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenlampe Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 23: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 24: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........8 Gerät Aktivkohlefilter......... 8 Ausschalten......12 Longlife ........19 Einschalten ....... 12 Anfragen ........27 Gerätebeschreibung ..... 8 Anzeigeelemente......11 Aufbau..........10 Ausrüstung ........9 Halogenlampe......17 Bedienung ........12 Inbetriebnahme ......4 Bedienungselemente... 10, 11 Intensivstufe........12 Beleuchtung ...... - Seite 26 … Stichwortverzeichnis Sättigungsanzeige ....... 11 Technische Daten ....... 23 Aktivieren ........13 Typ ............ 2 Deaktivieren......13 Typenschild ........23 Longlife Aktivkohlefilter ..13 Metall-Fettfilter......13 Standard Aktivkohlefilter ..13 Umluftmodell ........8 Service-Center ......27 Servicevertrag ......27 Sicherheit ........24 Verpackung ........
-
Seite 27: Reparatur-Service
Typenschild Ihres Gerätes. Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 28: Kurzanleitung
Bitte lesen Sie zuerst die Sicherheitshinweise in dieser Bedienungsanleitung! Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Lüfterstufe Intensivstufe Intensivstufe Beleuchtung V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J374.10-4...
