V-ZUG DKS5i Installationsanleitung

Installationsanleitung
Einbaudunstabzug
Betriebsart: Abluft
Dunstabzug DKS5i/DKS6i
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
61043 (DKS5i, Baubreite 55 cm)
61044 (DKS6i, Baubreite 60 cm)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb
nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öff-
nungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische
Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und
die Mindestabstände (siehe «Abmessungen») müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
▸
Die Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
4 × Holzschrauben S1 (ø4,2 × 13,5 mm)
2 × Holzschrauben S2 (ø4,2 × 13,5 mm)
3 × Blechschrauben S3 (ø3,9 × 6 mm)
3 × Holzschrauben S4 (ø4,2 × 13,5 mm)
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen
betriebenen Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften beachten.

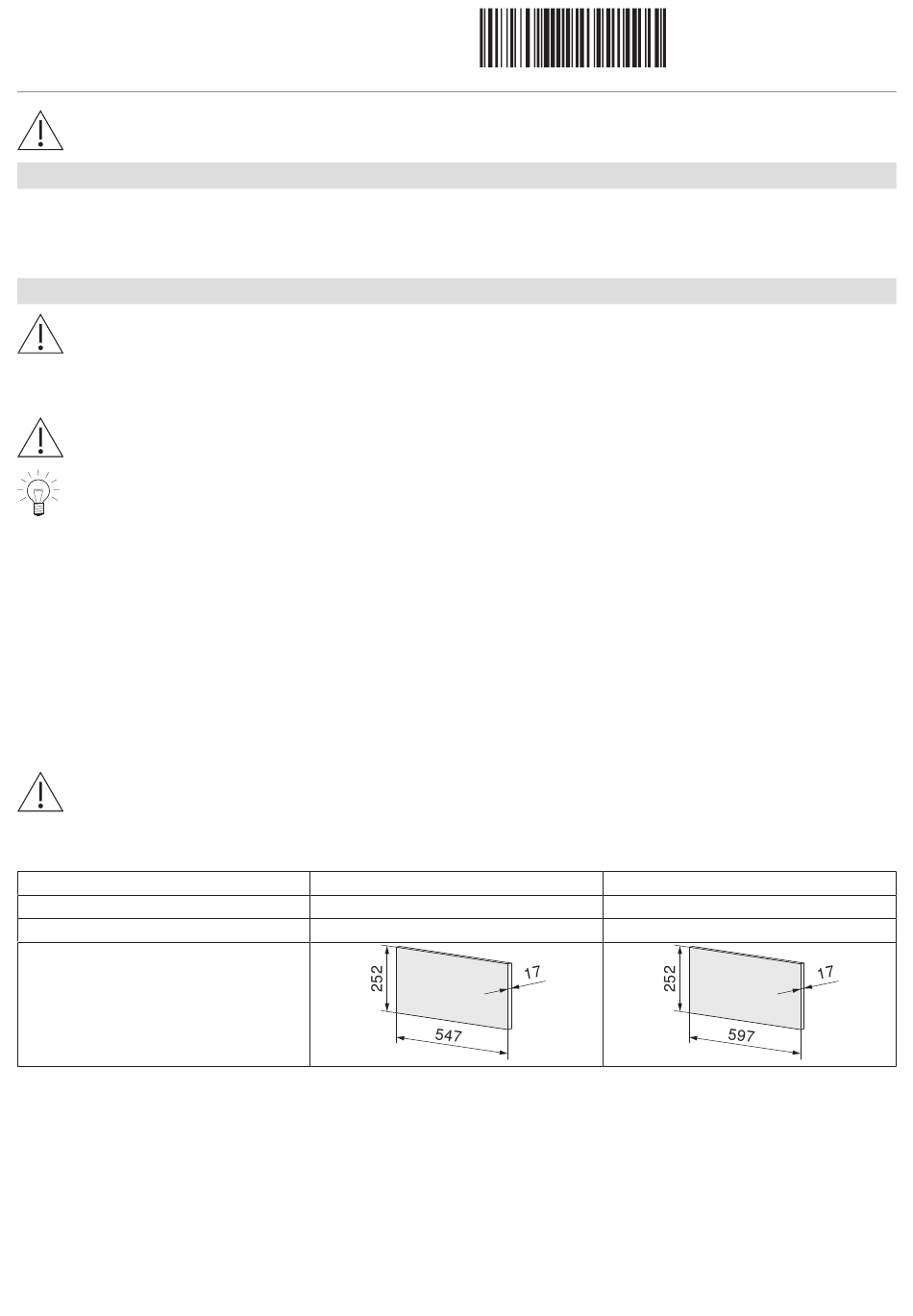

Zubehörteile
Farbe
Weiss
Schwarz
Frontblende mit Holz oder Metall (Holz bauseits). Maximal zulässiges Gewicht der Frontblende: 2 kg.
1 × Rückschlagklappe
1 × Reduktionsstutzen
1 × Kompensator Schranktiefe
Metall-Frontblende 252 × 547 mm
1046989
1046988
1
1039567-R03
Metall-Frontblende 252 × 597 mm
1039567-R03
09.05.2018
1046991
1046990
