Installationsanleitung

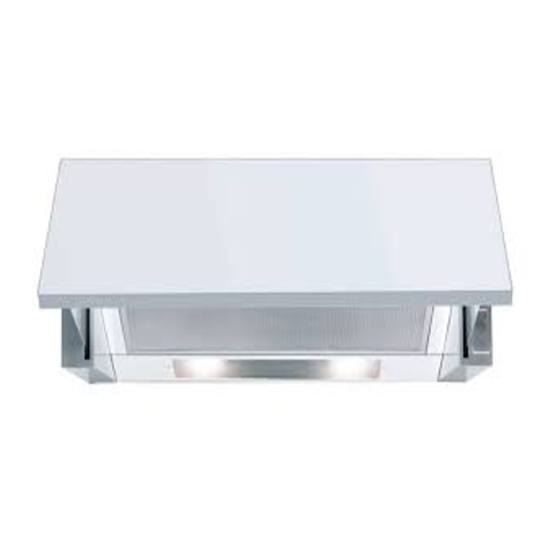

Dunstabzug DKS5i/DKS6i
Einbauhaube
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
61005 (DKS5i, Baubreite 55 cm)
61006 (DKS6i, Baubreite 60 cm)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z.B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur
möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsge-
fahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öffnungen in Türen oder
Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe 'Abmessungen') müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
Die Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betrie-
benen Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften beachten.
Zubehörteile
Farbe
Weiss
Schwarz

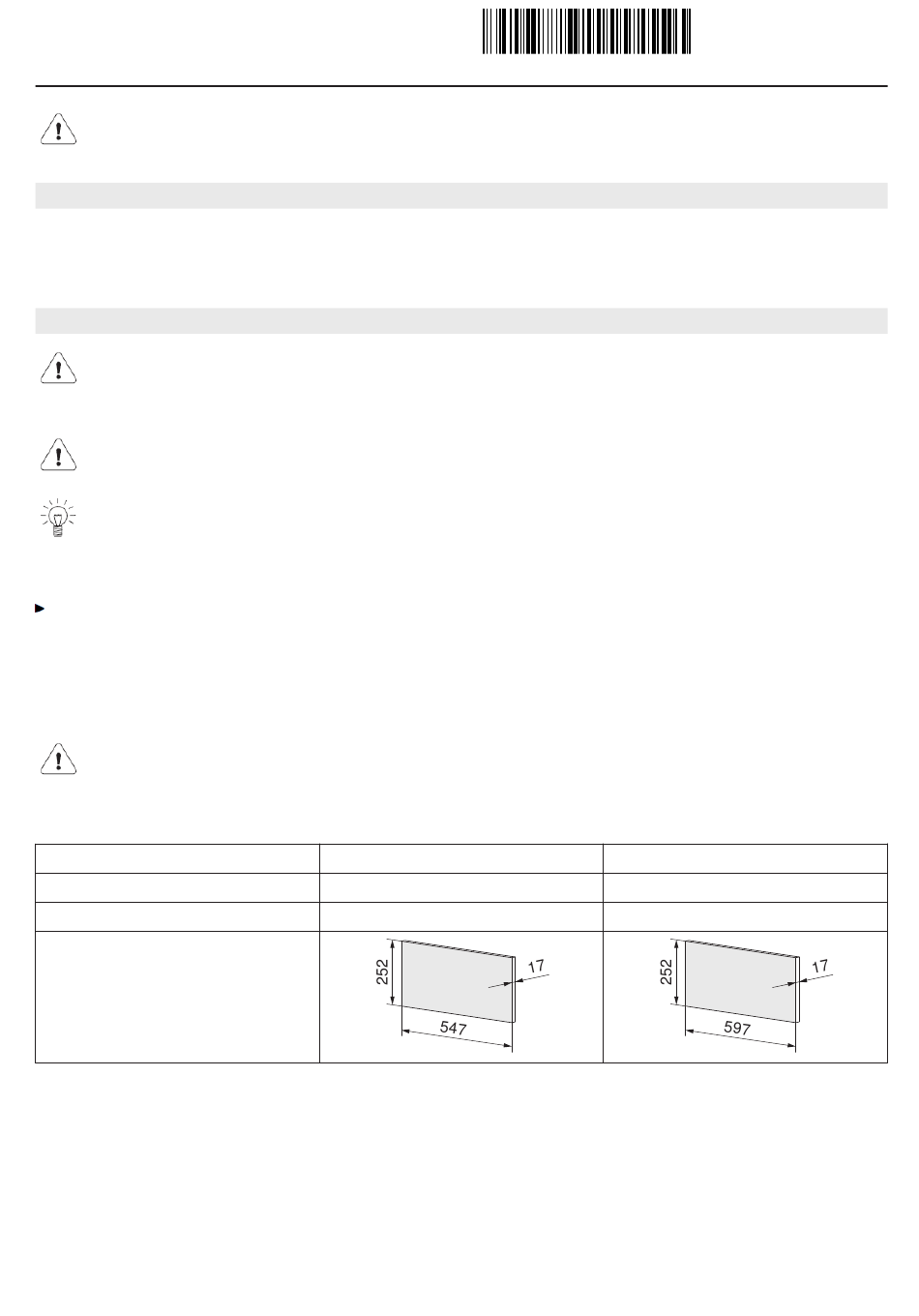

Metall-Frontplatten 252 × 547 mm
H4.2610
H4.2611
1
J61005.110-0
09.11.12
Metall-Frontplatten 252 × 597 mm
H4.2612
H4.2613
