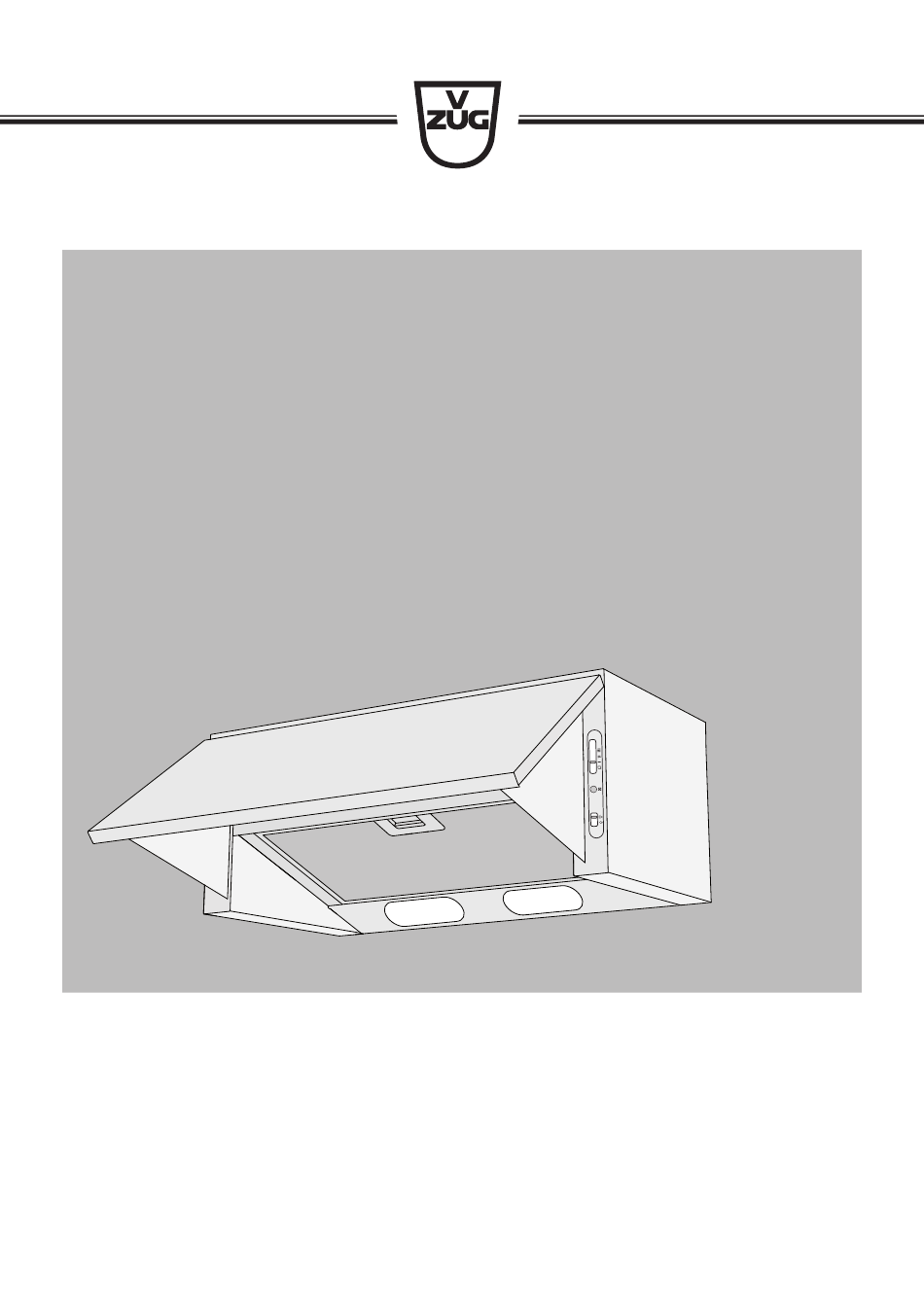

- Seite 1 Bedienungsanleitung DKS5i | DKS6i Dunstabzug...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem DKS5i 61043 DKS6i 61044 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2018...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise 4 Verwendete Symbole .......... 4 Allgemeine Sicherheitshinweise ...... 4 Gerätespezifische Sicherheitshinweise ..... 5 Gebrauchshinweise.......... 5 Gerätebeschreibung 8 Einleitung.............. 8 Abluftbetrieb ............ 8 Umluftbetrieb mit Aktivkohlefilter ...... 8 Ausrüstung.............. 8 Aufbau .............. 8 Bedien- und Anzeigeelemente ...... 9 Bedienung 9 Gerät einschalten........... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu... -
Seite 5: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische trennt ist, um einen mögli- Sicherheitshinweise chen elektrischen Schlag zu vermeiden. ▪ Es muss für ausreichende Be- ▪ Die Aufschrift der höchstzu- lüftung des Raumes gesorgt lässigen Leistung von aus- werden, wenn die Dunstab- wechselbaren Lampen muss zugshaube gleichzeitig mit während des Lampenwech- Geräten betrieben wird, die... - Seite 6 1 Sicherheitshinweise ▪ Bei der Ableitung der Abluft sind die be- ▪ Bei gleichzeitigem Benutzen von ande- hördlichen Vorschriften zu beachten. ren Geräten – welche mit Gas oder an- ▪ Entsorgen Sie das Verpackungsmaterial deren Brennstoffen betrieben werden – gemäss den örtlichen Vorschriften. muss eine ausreichende Frischluftzu- fuhr gewährleistet sein.
- Seite 7 1 Sicherheitshinweise ▪ Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Ge- rät stromlos zu machen: Schraubsiche- rungen ganz aus den Fassungen her- ausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen. Geräteschäden vermeiden ▪ Die Reinigungsintervalle sind einzuhal- ten.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Einleitung Das Gerät dient zum Absaugen von Dunst über einer Kochstelle im Haushalt und kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftbetrieb Die über der Kochstelle anfallenden Dünste werden mit einem Gebläse abgezogen. Durch den Metall-Fettfilter wird die Abluft gereinigt, nachfolgend über einen Stutzen mit integrierter Rückstauklappe und Abluftleitung ins Freie geführt. -
Seite 9: Bedien- Und Anzeigeelemente
3 Bedienung Bedien- und Anzeigeelemente Lüfterstufe 3 Lüfterstufe 2 Lüfterstufe 1 Gerät ausschalten Kontrolllampe Gerätestatus Ein/Aus Beleuchtung ein Beleuchtung aus Je nach Modell und Ausstattung kann die Ausführung ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen. Bedienung Gerät einschalten ▸... -
Seite 10: Beleuchtung Ein-/Ausschalten
4 Pflege und Wartung Beleuchtung ein-/ausschalten ▸ Schalter zu Beleuchtung betätigen um ein-/auszuschalten. – Beleuchtung schaltet ein/aus. Gerät ausschalten ▸ Abdeckklappe schliessen oder Schalter auf O stellen. – Gerät schaltet aus. Falls vor dem Schliessen der Abdeckklappe eine Lüfterstufe aktiviert war, schaltet das Gerät beim Öffnen erneut auf dieser Stufe ein. -
Seite 11: Metall-Fettfilter
4 Pflege und Wartung Metall-Fettfilter Die Metall-Fettfilter sollen bei Normalgebrauch mindestens alle zwei Monate, bei intensi- ver Nutzung auch häufiger, gereinigt werden. Bei einer optimalen Pflege ist die Funkti- onstüchtigkeit der Metall-Fettfilter über Jahre hinweg gewährleistet. Ausbau ▸ Abdeckklappe öffnen und Gerät ausschalten. -
Seite 12: Standard-Aktivkohlefilter
4 Pflege und Wartung Standard-Aktivkohlefilter Der Standard-Aktivkohlefilter ist nach einer Betriebszeit von 3–6 Monaten zu ersetzen. Standard-Aktivkohlefilter können nicht gewaschen oder regeneriert werden. Ausbau ▸ Abdeckklappe öffnen und Gerät ausschalten. ▸ Metall-Fettfilter demontieren. ▸ Aktivkohlefilter sorgfältig von Hand durch Drehen von der Arretierung ausrasten und beidseitig seitlich ausfahren ▸... -
Seite 13: Led-Lampen Ersetzen
4 Pflege und Wartung LED-Lampen ersetzen Stromzufuhr unterbrechen, Stromsicherung bzw. Sicherungsautomaten ausschal- ten. Ausbau/Einbau ▸ Abdeckklappe öffnen und Gerät ausschalten. ▸ Metall-Fettfilter entnehmen. – Zugang zu Lampenfassung im Inneren des Gehäuses möglich. ▸ LED-Lampen durch Drehen demontieren und in einer dafür geeigneten Recyclings- telle entsorgen ▸... -
Seite 14: Störungen Selbst Beheben
5 Störungen selbst beheben Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfa- che Weise selbst behoben werden können. Falls die Störung nicht behoben werden kann, rufen Sie den Kundenservice an. Bevor Sie den Kundenservice anrufen: Notieren Sie sich bitte die FN-Nummer (siehe Ty- penschild unter «Technische Daten») und erstellen Sie sich eine Notiz wie es zur Störung kam. -
Seite 15: Zubehör Und Ersatzteile
6 Zubehör und Ersatzteile Zubehör und Ersatzteile Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zube- hörs oder Ersatzteils angeben. LED-Lampe (E14) Metall-Fettfilter Standard-Aktivkohlefilter (Set aus 2 Stk.) Technische Daten Elektrischer Anschluss Zugang Typenschild: ▸ Metall-Fettfilter entfernen. ▪ Das Typenschild befindet sich an der Innenseite des Gerätes. ▪... -
Seite 16: Produktdatenblatt
7 Technische Daten Produktdatenblatt Gemäss EU-Verordnung Nr. 65/2014 und Nr. 66/2014 Beschreibung Abkürzungen Einheit Wert Marke V-ZUG AG Modellkennung 61043/61044 Jährlicher Energieverbrauch kWh/a 60,5 hood Energieeffizienzindex 87,4 hood Energieeffizienzklasse Fluiddynamische Effizienz hood Klasse für die fluiddynamische Effizi- FDEC Beleuchtungseffizienz Lux/W... -
Seite 17: Entsorgung
8 Entsorgung Gemessene elektrische 90,0 Eingangsleistung im Bestpunkt Nennleistung des Beleuchtungssystem Durchschnittliche middle Beleuchtungsstärkedes Beleuchtungssystems auf der Koch- stelle Schallleistungspegel Entsorgung Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. -
Seite 18: Stichwortverzeichnis
Stichwortverzeichnis Zum Gebrauch .......... 6 Störungen selbst beheben......14 Abluftbetrieb............8 Symbole..............4 Anfragen ............19 Aufbau..............8 Ausrüstung ............8 Technische Daten ..........15 Typ ................. 2 Typenschild ............15 Bedien- und Anzeigeelemente ......9 Beleuchtung............10 Umluftbetrieb ............8 Elektrischer Anschluss........ -
Seite 19: Service & Support
Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. – Ein zweites Typenschild befindet sich im Lieferumfang und soll zur Geräteidentifikati- on aufbewahrt werden. -
Seite 20: Kurzanleitung
Lüfterstufe 3 Lüfterstufe 2 Lüfterstufe 1 Gerät ausschalten Kontrolllampe Gerätestatus Ein/Aus Beleuchtung ein Beleuchtung aus 1039481-R01 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
