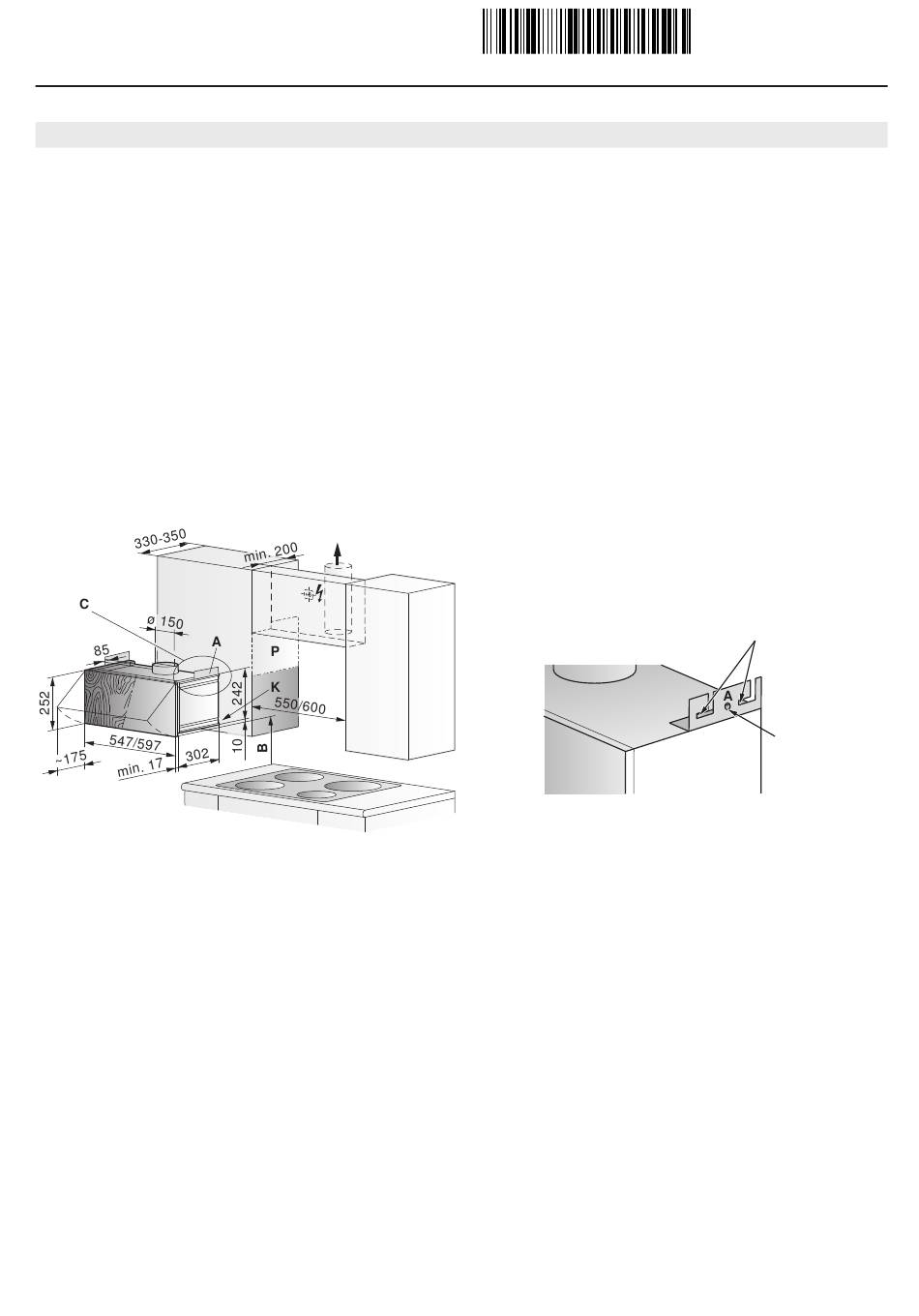

Installationsanleitung
Dunstabzug DKS5i/DKS6i
Einbauhaube
Installation
1.
Falls nötig: Papierschablone P zuschneiden, Löcher auf Dekorplatte übernehmen und bohren.
2.
Dekorplatte montieren.
3.
2 Befestigungswinkel A mit je 2 Schrauben S1 (M4 × 10 mm) und Unterlegscheiben U1 an Haube befestigen. Ausrichtung der
Winkel beachten, die L-Ausschnitte müssen nach vorne zeigen.
4.
Papierschablone zuschneiden und Löcher auf Oberschrank links und rechts übernehmen.
5.
4 Schrauben S2 (ø 4,3 × 12,5 mm) in Oberschrank schrauben, dabei muss die Distanz zwischen Holz und Schrauben 3-4 mm
betragen.
6.
Falls nötig: Kompensator K auf korrekte Oberschranktiefe zuschneiden und mit 2 Schrauben S4 (ø 3,5 × 6 mm) montieren.
7.
Haube mit den 2 Befestigungswinkel A in die Schrauben S2 einfahren und nach hinten schieben.
8.
Haube ausrichten und Schrauben S2 anziehen.
9.
Haube mit 2 Schrauben S3 sichern.
10. Elektroanschluss durchführen (siehe Abschnitt 'Elektrische Anschlüsse').
11. Abluftschlauch mit Abluftrohr verbinden.
12. Funktionstest durchführen.
Detail C
3
J61005.110-0
09.11.12
S2
S3
