Installationsanleitung
Dunstabzug DKS5i/DKS6i
Einbauhaube
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallati-
onen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In
der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrich-
tungen, LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter
schalten, gelten als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für
einen sicheren und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte
Leitungen nicht berührbar sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.

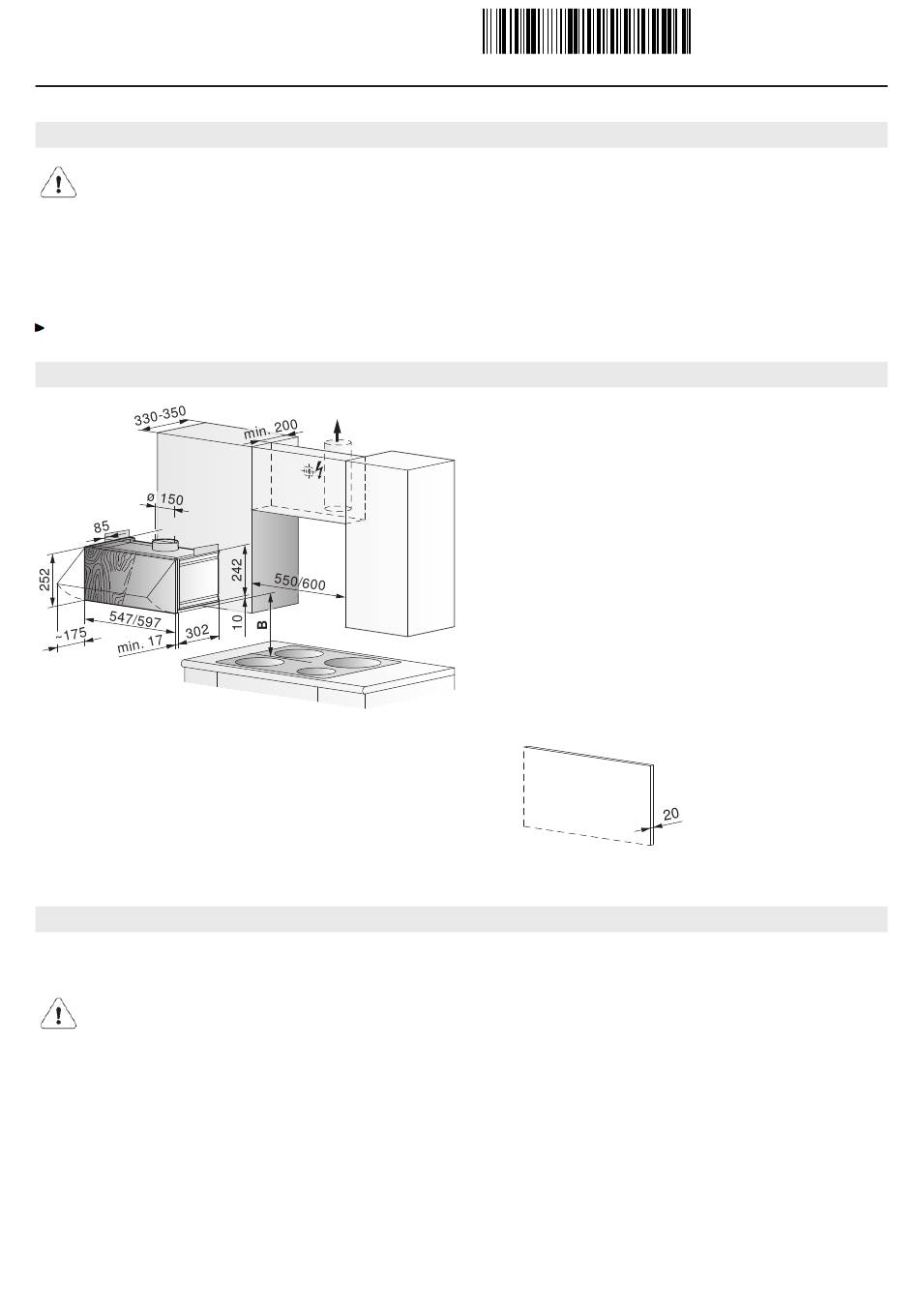

Abmessungen
Abstand über Kochfeld
Mindestabstand B:
Bei Elektrokochfeld:
Bei Gaskochfeld:
Umluftbetrieb
Soll das Gerät im Umluftbetrieb verwendet werden, bestehen folgende Möglichkeiten:
• Verwendung eines Aktivkohlefilters direkt im Gerät (siehe J415.48)
Die Querschnittsfläche (Ausblasfläche) des Lüftungsgitters muss min. 200 cm
Bei dieser Anwendung strömt die Abluft durch den Abluftstutzen, wird dort ausgeblasen und durch ein Lüftungsgitter im Deckenab-
schluss in den Raum zurückgeblasen.
• Verwendung einer Luftrecyclingcassette LRC1 (siehe J590.50)
Bei dieser Anwendung wird der Aktivkohlefilter in der Luftrecyclingcassette eingesetzt. Die Abluft strömt durch den Abluftstutzen und
eine Abluftleitung in die Cassette und wir durch das Ausblasgitter wieder in den Raum zurückgeblasen.
min. 600 mm
min. 750 mm
Verwendung von Gesteinsabdeckung
Wandplatte (Granit, Marmor) mit 20 mm Dicke möglich.
betragen.
