- Seite 1 V-ZUG AG Dunstabzug DWPQ/DIPQ Bedienungsanleitung...
- Seite 2 Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für: Modell-Nr. Masssystem Motorengehäuse-Nr. DWPQ12 62001 H4.2604 (K630003) H4.2605 (K630004) DWPQ9 62002 H4.2608 (K630002) DIPQ13 63001 DIPQ10 63002 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ................Allgemeine Sicherheitshinweise ............Vor der ersten Inbetriebnahme ............. Bestimmungsgemässe Verwendung ........... Bei Kindern im Haushalt ................ Zum Gebrauch ..................Entsorgung Ihr Gerät Gerätebeschreibung ................11 Abluftmodell ..................... 11 Umluftmodell .................... 11 Ausrüstung ....................11 Aufbau ....................... 12 Bedien- und Anzeigeelemente .............. - Seite 4 10 Stichwortverzeichnis 11 Reparatur-Service...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedie- nungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •... -
Seite 7: Bestimmungsgemässe Verwendung
1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. • Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbe- sondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. -
Seite 8: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch • Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. • Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 9 1 Sicherheitshinweise • Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder - Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewähr- leistet sein, z.
-
Seite 10: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 11: Ihr Gerät

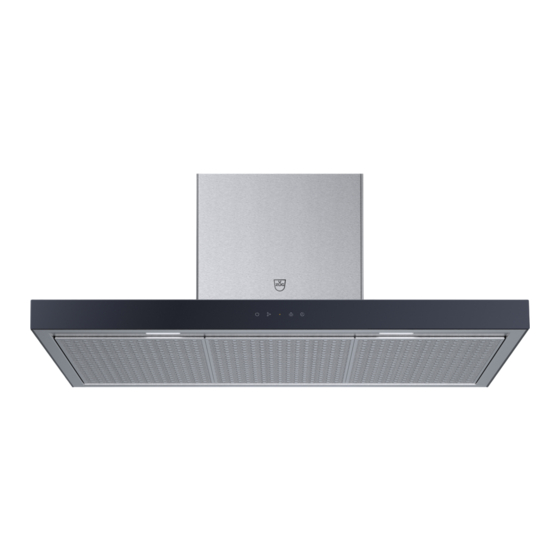

Ihr Gerät Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann als Wand- oder Inselhaube und im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. -
Seite 12: Aufbau
3 Ihr Gerät • Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. B. beim Anbraten. Die Intensivstufe ist für 5 Minuten verfügbar. Aufbau 1 Bedienungselemente 2 Fettfilter 3 Beleuchtung 4 Luftrückführung bei Umluftmodell... -
Seite 13: Bedien- Und Anzeigeelemente
3 Ihr Gerät Bedien- und Anzeigeelemente Tasten Ein/Aus-Taste Lüfterstufenwahl Beleuchtung EIN/AUS Timer Anzeigen Lüfterstufe 1 Lüfterstufe 2 Lüfterstufe 3 • Blinkend: Lüfterstufe Intensiv Wischschutz • Leuchtend: Wischschutz aktiv Timer • Leuchtend: Timer aktiv Sättigungsanzeige Fettfilter • Blinkend: Fettfilter reinigen Sättigungsanzeige Aktivkohlefilter •... -
Seite 14: Bedienung
Bedienung Erste Inbetriebnahme Gerät konfigurieren Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig als Umlufthaube mit 5 kg Aktivkohle eingestellt. Die Lebensdauer der Aktivkohlefilter beträgt mit dieser Einstellung 1200 Betriebs- stunden. Handelt es sich beim Dunstabzug um die Version mit 2.5 kg Aktiv- kohle, muss der Betriebsstundenzähler entsprechend konfiguriert werden. - Seite 15 4 Bedienung Einstellmöglichkeiten der Sättigungsanzeige Menge Kochintensität Betriebs- Anzeige Aktiv- stunden Lüfterstufe kohle 5 kg Standard, es wird nicht übermässig 1200 h häufig und geruchsintensiv gekocht 5 kg Häufigeres und/oder geruchsintensi- 700 h veres Kochen 2.5 kg Standard, es wird nicht übermässig 700 h häufig und geruchsintensiv gekocht 2.5 kg...
-
Seite 16: Betrieb
4 Bedienung Betrieb Gerät einschalten Durch Antippen der Taste schaltet das Gerät auf Lüfterstufe 1 ein. Taste so oft antippen, bis gewünschte Lüfterstufe erreicht ist. – Die aktuelle Lüfterstufe leuchtet in der entsprechenden Anzeige. – Ist die Lüfterstufe Intensiv gewählt, blinkt die Anzeige Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Lüfterstufe 1 einzuschalten. -
Seite 17: Nachlaufzeit
4 Bedienung Nachlaufzeit Gerät einschalten. Durch Antippen der Taste gewünschte Lüfterstufe wählen. Um die Nachlaufzeit zu aktivieren, Taste drücken. Bei der Nachlaufzeit läuft das Gerät entsprechend der untenstehenden Tabelle weiter und schaltet anschliessend automatisch aus. Taste Nachlaufzeit 20 Minuten 15 Minuten 10 Minuten blinkend 5 Minuten... -
Seite 18: Beleuchtung
4 Bedienung Beleuchtung Durch Antippen der Taste schaltet die Beleuchtung ein. Durch wiederholtes Antippen der Taste schaltet die Beleuchtung aus. Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden. Sättigungsanzeige Fettfilter Nach 20 Betriebsstunden blinkt die Anzeige . Der Sättigungsgrad ist erreicht, die Fettfilter müssen gereinigt werden. -
Seite 19: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum - Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsauto- maten ausschalten. - Seite 20 5 Pflege und Wartung Ausbau Fettfilter Beim Fettfilter 1 den Griff 2 nach unten ziehen. Den Fettfilter vorsichtig nach unten aus der Halterung ziehen. Fettfilter nicht beschädigen. Reinigung Fettfilter in Geschirrspüler reinigen. Bei Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit warmem Vorspülen wählen.
-
Seite 21: Aktivkohlefilter Ersetzen
5 Jahre oder immer, wenn die Taste leuchtet, ersetzt werden. Verschmutzte Aktivkohlefilter können im Haushaltkehricht entsorgt werden. Die Aktivkohlefilter sind speziell für dieses Gerät entwickelt, weshalb sie nur über den Kundendienst der V-ZUG AG nachbestellt werden können. Aktivkohlefilter bestehend aus: Aktivkohlefilter A Aktivkohlefilter B... - Seite 22 5 Pflege und Wartung Aktivkohlefilter entnehmen Haube vom Stromnetz nehmen. Kochfeld abdecken und vor Beschädigungen schützen. Fettfilter herausnehmen und reinigen. Metallabdeckung nach oben drücken und gleichzeitig beide Filterhalte- rungen nach aussen drücken. Metallabdeckung nach unten entnehmen und reinigen. Beide Filterhalterungen erneut nach aussen drücken und Aktivkohlefilter B nacheinander nach unten entnehmen.
-
Seite 23: Leds Ersetzen
5 Pflege und Wartung Aktivkohlefilter A von der Metallhalterung lösen. Metallhalterung reinigen. Aktivkohlefilter einsetzen Aktivkohlefilter A an der Metallhalterung anbringen. Aktivkohlefilter A gerade nach oben einrasten. – Aktivkohlefilter A befinden sich an den Seitenwänden. Aktivkohlefilter B nacheinander nach oben einrasten. Metallabdeckung nach oben einrasten. -
Seite 24: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn ..die Beleuchtung nicht funktioniert Mögliche Ursache Behebung • Sicherung oder Siche- Sicherung auswechseln. rungsautomat der Sicherungsautomat wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. • Unterbruch in der Strom- Stromversorgung überprüfen. versorgung. •... -
Seite 25: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. * Fettfilter Aktivkohlefilter * Bei Bestellung des Aktivkohlefilters die Länge des Motorengehäuses angeben (siehe Seite 14). -
Seite 26: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 27: Notizen
Notizen... - Seite 28 9 Notizen...
- Seite 29 Stichwortverzeichnis Abluftmodell ........11 Gerät konfigurieren ......14 Aktivkohle ........14 Gerätebeschreibung ......11 Aktivkohlefilter ......... 11 Gültigkeitsbereich ......2 Ersetzen ........22 Sättigungsanzeige ..14, 15, 18 Anfragen ........... 31 Inbetriebnahme ........6 Anzeigeelemente ......13 Intensivstufe ........17 Aufbau ..........12 Ausrüstung ........11 Ausschalten ........
- Seite 30 10 Stichwortverzeichnis Sättigungsanzeige Umluftmodell ........11 Aktivkohlefilter .....14, 15, 18 Einstellmöglichkeiten ....15 Fettfilter ........18 Verpackung ........10 Service-Center ......... 31 Servicevertrag ......... 31 Sicherheit ......... 10 Wischschutz ........18 Sicherheitshinweise Bei Kindern im Haushalt ....7 Bestimmungsgemässe Verwen- Zubehör ..........25 dung .........7 Bestellen ........
-
Seite 31: Reparatur-Service
Reparatur-Service Das Kapitel 'Störungen selbst beheben' hilft Ihnen, kleine Betriebsstö- rungen selbst zu beheben. Sie ersparen sich die Anforderung eines Servicetechnikers und die damit entstehenden Kosten. Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. - Seite 32 Timer aktiv Sättigungsanzeige Fettfilter • Blinkend: Fettfilter reinigen Sättigungsanzeige Aktivkohlefilter • Blinkend: Aktivkohlefilter ersetzen V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.com Service-Center: Tel. 0800 850 850 J62001.010-0...
