Inhaltszusammenfassung für V-ZUG DW-SM9

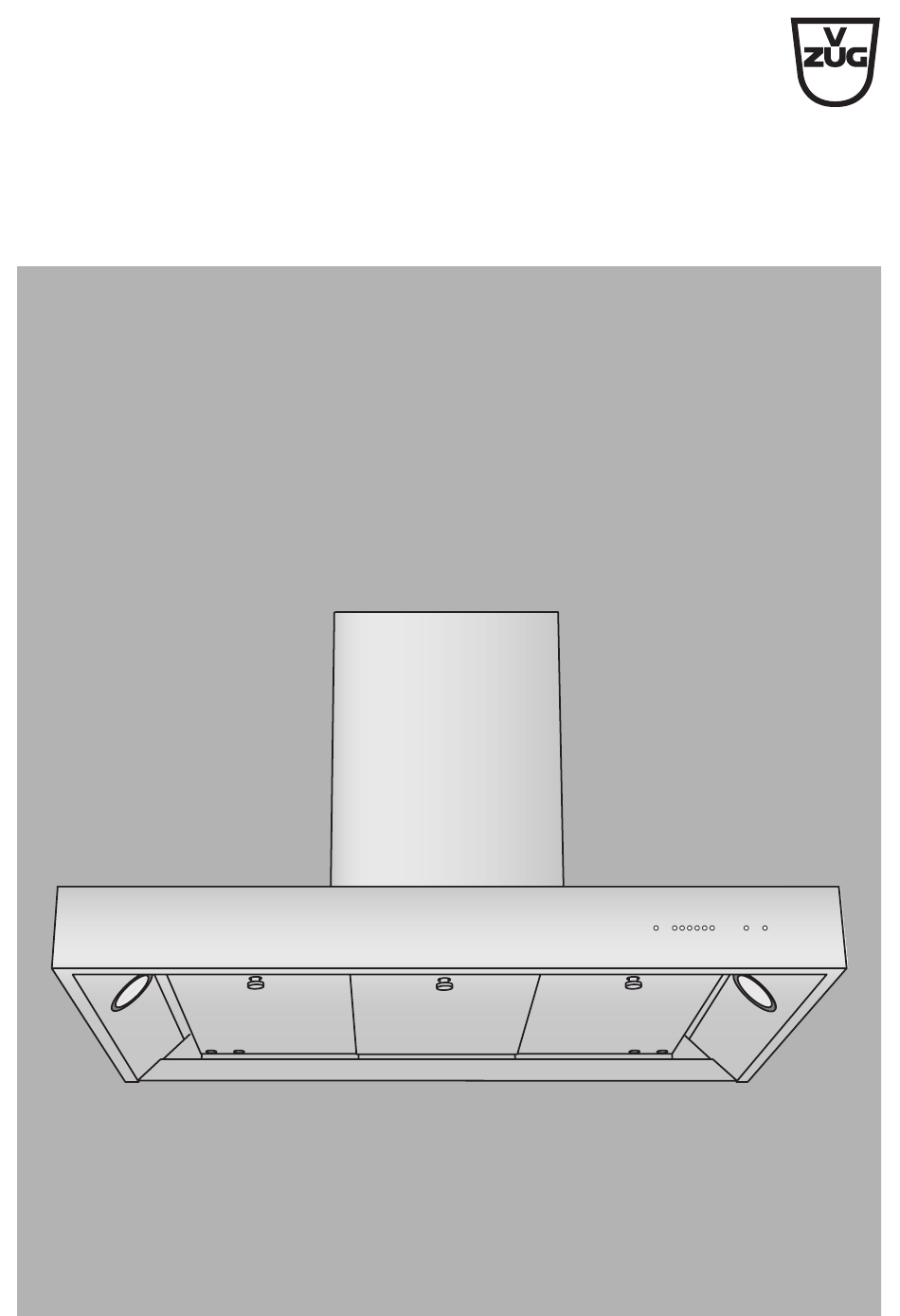

- Seite 1 V-ZUG AG Dunstabzug DW-SM9 Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Die- se Bedienungsanleitung gilt für das Modell: Modell-Nr. DW-SM9 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Zubehör und Ersatzteile Technische Daten Entsorgung Notizen Stichwortverzeichnis Reparatur-Service Kurzanleitung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensori- schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haus- halt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, ins- besondere an Strom führenden Teilen, dürfen nur durch den Hersteller, sei- nen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. - Seite 8 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 9: Gerätebeschreibung
Gerätebeschreibung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen. Das Gerät hat ein völlig neues Funktionskonzept und kann mit deutlich weniger abgesaugter Luft mehr Dünste abführen. Das Fett im Abluft- strom wird sehr effizient im Kombifilter und im Metall-Fettfilter abgelagert. Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. -
Seite 10: Ausrüstung
… Gerätebeschreibung Ausrüstung 1 Absauggebläse Beleuchtung 2 Metall-Fettfilter 3 Kombifilter 1 Aktivkohlefilter Das Absauggebläse besitzt 4 Leistungsstufen 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe. Die Stufen 1–3 sind für Dauerbetrieb geeignet. Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 11: Aufbau
… Gerätebeschreibung Aufbau Bedienungselemente Halogenlampe Kombifilter Metall-Fettfilter Aktivkohlefilter Abschlussprofil... -
Seite 12: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Tasten Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Lüfterstufe Intensivstufe Beleuchtung Kontrolllampen Lüfterstufe 1 Lüfterstufe 2 / Sättigungsanzeige Metall-Fettfilter, Kombifilter und Longlife Aktivkohlefilter Lüfterstufe 3 / Sättigungsanzeige Standard Aktivkohlefilter Intensivstufe Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 13: Bedienung
Bedienung Betrieb Gerät einschalten / Stufenwahl Durch Antippen der Taste schaltet das Gerät auf der Lüfterstufe 1 ein. – Die Kontrolllampe leuchtet. Durch wiederholtes Antippen der Taste kann die Lüfterstufe 2 oder 3 gewählt werden. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Kon- trolllampe angezeigt. -
Seite 14: Intensivstufe
… Bedienung Intensivstufe Die Intensivstufe kann bei ein- oder ausgeschaltetem Gerät gewählt werden. Durch Antippen der Taste schaltet die Intensivstufe für 5 Minuten ein. – Die Kontrolllampe leuchtet. Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach 5 Minuten wieder auf diese Stufe zurück. Falls die Intensivstufe bei ausgeschaltetem Gerät gewählt wurde, schaltet das Gerät nach 5 Minuten ab. -
Seite 15: Sättigungsanzeige
… Bedienung Sättigungsanzeige Sättigungsanzeige Metall-Fettfilter, Kombifilter und Longlife Aktivkohlefilter Nach 40 Betriebsstunden blinkt die Kontrolllampe . Der Sättigungsgrad ist erreicht, die Fettfilter müssen gereinigt werden. Sättigungsanzeige Standard Aktivkohlefilter Nach 160 Betriebsstunden blinkt die Kontrolllampe . Der Sättigungsgrad ist erreicht, der Standard Aktivkohlefilter muss ausgewechselt werden. Die Sättigungsanzeige ist werkseitig deaktiviert. -
Seite 16: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Rei- nigen verwenden. Die Oberfläche wird dadurch beschädigt. Aussenseite / Innenseite reinigen Die Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas Spülmit- tel –... -
Seite 17: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt. Fettfilter im Geschirrspüler reinigen. Beim Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit war- mem Vorspülen wählen. - Seite 18 … Pflege und Wartung Ausbau Metall-Fettfilter und Kombifilter Die Befestigungsschraube 1 des mittleren Kombifilters lösen. Mit der zweiten Hand den Kombifil- ter festhalten und nach unten klappen. Den Kombifilter aus dem Ab- schlussprofil entfernen. Den linken und den rechten Kombi- filter nach gleichem Vorgehen entfernen.
-
Seite 19: Standard Aktivkohlefilter Auswechseln
… Pflege und Wartung Standard Aktivkohlefilter auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Die Reinigungswirkung von Standard Aktivkohlefiltern baut sich im Laufe des Betriebes ab. Die Filter müssen bei normalem Gebrauch mindestens alle 4 Monate oder immer wenn die Kontrolllampe blinkt, ersetzt werden. -
Seite 20: Longlife Aktivkohlefilter Reinigen Und Auswechseln
… Pflege und Wartung Longlife Aktivkohlefilter reinigen und auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungsau- tomat ausschalten. Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohlefil- ter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. - Seite 21 … Pflege und Wartung Die Metall-Fettfilter herausnehmen und reinigen. Die beiden Verriegelungsknöpfe um 90 ° drehen und den Longlife Aktivkohlefilter nach unten entnehmen. Den Filter 1 herausnehmen, reinigen, reaktivieren und wieder in den Rahmen 2 einsetzen. Dabei den Filter nicht beschädigen. Wenn nötig, ver- brauchten Longlife Aktivkohlefilter durch einen neuen ersetzen.
-
Seite 22: Halogenlampe Wechseln
… Pflege und Wartung Halogenlampe wechseln Die Schraubsicherung herausdrehen bzw. den Sicherungsautoma- ten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Den Lampenring mit einem feinen Schraubenzieher vorsichtig anheben. Die defekte Halogenlampe durch eine Halogenlampe desselben Typs (max. 20 Watt) ersetzen. -
Seite 23: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung auswechseln. Sicherungsautomat der Sicherungsautomat wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in der Stromversorgung überprüfen. Stromversorgung. Halogenlampe ist defekt. Halogenlampe auswechseln. …... -
Seite 24: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenlampe Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Mitte Kombifilter Links Rechts Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 25: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 26: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 27: Notizen
Notizen... - Seite 28 … Notizen...
-
Seite 29: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........9 Gerätebeschreibung ..... 9 Abschlussprofil ......11 Aktivkohlefilter....... 11 Longlife ........20 Halogenlampe....... 11, 22 Standard......15, 19 Anfragen ........31 Anzeigeelemente......12 Inbetriebnahme ......5 Aufbau..........11 Intensivstufe........14 Ausrüstung ........10 Ausschalten........13 Kinder im Haushalt......6 Kombifilter ........ - Seite 30 … Stichwortverzeichnis Sättigungsanzeige ....... 15 Technische Daten ....... 25 Service-Center ......31 Typ ............ 2 Servicevertrag ......31 Typenschild ........25 Sicherheit ........26 Sicherheitshinweise Bei Kindern im Haushalt ..6 Umluftmodell ........9 Bestimmungsgemässe Verwendung ....... 6 Vor der ersten Verpackung ........
-
Seite 31: Reparatur-Service
Typenschild Ihres Gerätes. Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 32: Kurzanleitung
Bitte lesen Sie zuerst die Sicherheitshinweise in dieser Bedienungsanleitung! Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Lüfterstufe Intensivstufe Beleuchtung V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J330.10-6...
