Bedienungsanleitung
DIAS 10
Dunstabzug

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG DIAS 10

Inhaltszusammenfassung für V-ZUG DIAS 10

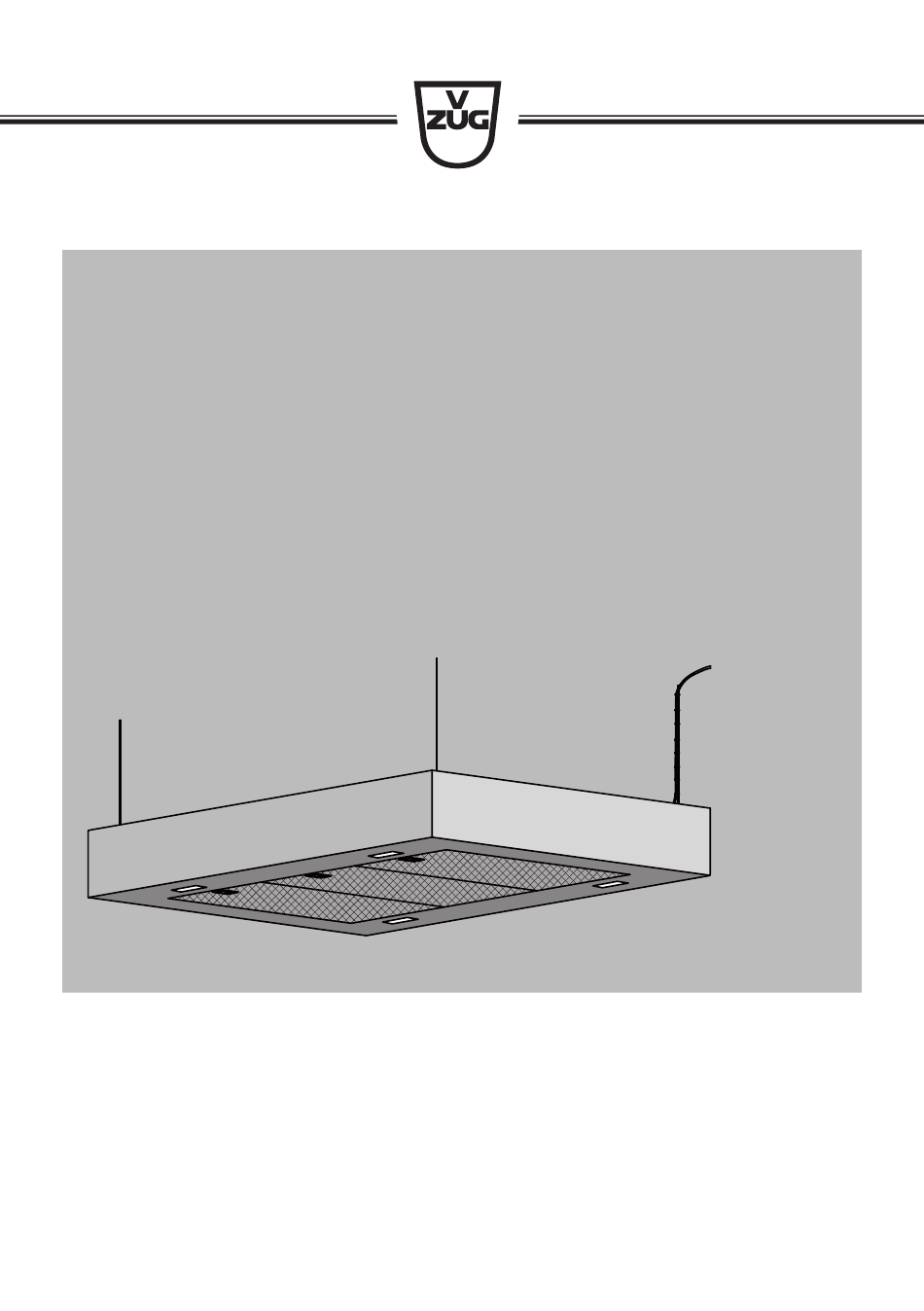

  • Seite 1 Bedienungsanleitung DIAS 10 Dunstabzug...
  • Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedie- nungsanleitung gilt für: Produktfamilie Masssystem DIAS 10 63009 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2018...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise  4 Notizen  22 Verwendete Symbole .......... 4 Service & Support  23 Allgemeine Sicherheitshinweise ...... 4 Gerätespezifische Sicherheitshinweise .....  5 Gebrauchshinweise.......... 6 Gerätebeschreibung  8 Gerätebeschreibung .......... 8 Umluftmodell............ 8 Ausrüstung..............  8 Aufbau .............. 8 Bedien- und Anzeigeelemente ...... 9 Fernbedienung ............

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu...

  • Seite 5: Gerätespezifische Sicherheitshinweise

    1 Sicherheitshinweise Gerätespezifische trennt ist, um einen mögli- Sicherheitshinweise chen elektrischen Schlag zu vermeiden. ▪ Es muss für ausreichende Be- ▪ Die Aufschrift der höchstzu- lüftung des Raumes gesorgt lässigen Leistung von aus- werden, wenn die Dunstab- wechselbaren Lampen muss zugshaube gleichzeitig mit während des Lampenwech- Geräten betrieben wird, die...

  • Seite 6: Gebrauchshinweise

    1 Sicherheitshinweise ▪ Während des Betriebes des Absaugge- Gebrauchshinweise bläses muss eine ausreichende Fri- Vor der ersten Inbetriebnahme schluftzufuhr gewährleistet sein, um Un- terdruck im Küchenraum zu vermeiden ▪ Das Gerät darf nur gemäss separater und um die optimale Abluftförderung zu Installationsanleitung montiert und an ermöglichen.
  • Seite 7 1 Sicherheitshinweise Vorsicht Verbrennungsgefahr! ▪ Beim Frittieren auf der Kochstelle ist das Gerät während des Betriebes dau- ernd zu beaufsichtigen. Das im Frittier- gerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten.

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das Gerät wird ausschliesslich im Umluftbetrieb eingesetzt. Umluftmodell Die über der Kochstelle anfallenden Dünste werden im Anschluss an den Metall-Fettfilter über einen Aktivkohlefilter weitgehend von störenden Gerüchen befreit und über die oben am Abzug angebrachten Ausblasgitter in den Raum zurückgeführt.

  • Seite 9: Bedien- Und Anzeigeelemente

    2 Gerätebeschreibung Bedien- und Anzeigeelemente Ausschalten / Wischschutz aktivieren, deaktivieren Lüfterstufe 1/ Fernbedienung aktivieren, deaktivieren Lüfterstufe 2 Lüfterstufe 3 Lüfterstufe Intensiv CleanAir-Funktion (Luftabsaugung stündlich während 10 Minuten) Nachlaufzeit (verzögert das Abschalten um 15 Minuten) Beleuchtung EIN/AUS / Lichtintensität ändern (zwei Sekunden gedrückt halten) Infrarotschnittstelle für die Fernbedienung Blinkend:...

  • Seite 10: Bedienung

    3 Bedienung Bedienung Betrieb mithilfe der Bedien- und Anzeigeelemente Gerät einschalten ▸ Durch Antippen der Taste / / oder schaltet das Gerät auf Lüfterstufe 1, 2, 3 oder Intensiv ein. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Taste angezeigt. Wir empfehlen, das Gerät fünf Minuten vor Kochbeginn auf Lüfterstufe 1 einzu- schalten.

  • Seite 11: Nachlaufzeit

    3 Bedienung Nachlaufzeit Bei der Nachlaufzeit läuft das Gerät 15 Minuten weiter und schaltet anschliessend aus. ▸ Taste / oder antippen und gewünschte Lüfterstufe wählen. ▸ Taste antippen. – Die Nachlaufzeit schaltet sich ein. – Die Taste blinkt während 15 Minuten. ▸...

  • Seite 12: Betrieb Mit Fernbedienung

    3 Bedienung ü Aktivkohlefilter wurden gewechselt. ▸ Taste bei ausgeschaltetem Gerät gedrückt halten, bis alle LEDs dreimal blinken. – Die blinkenden LEDs (Metall-Fettfilter) oder (Aktivkohlefilter) blinken nicht mehr. Betrieb mit Fernbedienung Fernbedienung aktivieren/deaktivieren ▸ Bei ausgeschaltetem Gerät Taste fünf Sekunden gedrückt halten. –...

  • Seite 13: Pflege Und Wartung

    4 Pflege und Wartung – Die Taste der entsprechenden Lüfterstufe leuchtet und die LED der Taste blinkt während 15 Minuten. ▸ Taste erneut antippen. – Die LEDs leuchten nicht mehr. – Die Nachlaufzeit schaltet vorzeitig aus. Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen.

  • Seite 14: Metall-Fettfilter Reinigen

    4 Pflege und Wartung Ausbau der oberen Ausblasgitter ▸ Griff 4 nach oben ziehen und Ausblasgit- ter 5 herausnehmen. Die Metall-Fettfilter und Ausblasgitter nicht fallen lassen und nicht beschädigen. Metall-Fettfilter reinigen Die unteren Metall-Fettfilter 2 müssen bei normalem Gebrauch mindestens einmal im Monat oder immer, wenn die Kontrolllampe blinkt, gereinigt werden.

  • Seite 15: Metall-Fettfilter Und Ausblasgitter Einbauen

    4 Pflege und Wartung Metall-Fettfilter und Ausblasgitter einbauen Einbau Metall-Fettfilter unten ▸ Je einen Metall-Fettfilter 2 in die Halterung 6 einsetzen. ▸ Griff 1 nach unten ziehen und den Metall-Fettfilter 2 einrasten lassen. ▸ Taste bei ausgeschaltetem Gerät so- lange gedrückt halten bis alle LEDs drei- mal blinken.
  • Seite 16 4 Pflege und Wartung Ausbau Aktivkohlefilter ▸ Griff 4 am oberen Ausblasgitter 5 nach oben ziehen und Ausblasgitter 5 heraus- nehmen. ▸ Aktivkohlefilter 8 nach oben herausneh- men. ▸ Den Vorgang auf beiden Seiten wieder- holen. Einbau Aktivkohlefilter ▸ Neuen Aktivkohlefilter einsetzen. ▸...

  • Seite 17: Störungen Selbst Beheben

    5 Störungen selbst beheben Störungen selbst beheben Was tun wenn … ... die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Sicherungs- ▸ Sicherung auswechseln. automat der Wohnungs- re- ▸ Sicherungsautomat wieder einschalten. sp. der Hausinstallation ist defekt. ▪ Unterbruch in der Stromver- ▸...

  • Seite 18: Zubehör Und Ersatzteile

    6 Zubehör und Ersatzteile Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Metall-Fettfilter unten Ausblasgitter oben Aktivkohlefilter Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes.

  • Seite 19: Entsorgung

    8 Entsorgung Entsorgung Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. Sicherheit Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden: ▸...

  • Seite 20: Stichwortverzeichnis

    Stichwortverzeichnis Aktivkohlefilter ..........15 Lüfterstufe ändern..........12 Anfragen ............23 Anzeigeelemente Fernbedienung .......... 9 Metall-Fettfilter Haube ............... 9 Ausbauen ............ 13 Aufbau..............8 Einbauen ............ 15 Ausblasgitter Reinigen ............ 14 Ausbauen ............ 14 Modellbezeichnung ..........2 Einbauen ............ 15 Modellnummer............. 2 Reinigen ............ 14 Ausrüstung ............
  • Seite 21 9 Stichwortverzeichnis Umluftmodell............8 Was tun, wenn Das Gerät ungenügend entlüftet .... 17 Die Beleuchtung nicht funktioniert ................  17 Die Sättigungsanzeige leuchtet .... 17 Dunstabzugshaube nicht funktioniert ................  17 Wischschutz Aktivieren............ 11 Deaktivieren .......... 11 Zubehör und Ersatzteile ......... 18...
  • Seite 22 Notizen...

  • Seite 23: Service & Support

    Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. – Ein zweites Typenschild befindet sich im Lieferumfang und soll zur Geräteidentifikati- on aufbewahrt werden.
  • Seite 24 Beleuchtung EIN/AUS / Lichtintensität ändern (zwei Sekunden gedrückt halten) Infrarotschnittstelle für die Fernbedienung Blinkend: Fettfilter reinigen Blinkend: Aktivkohlefilter reinigen 1008885-R04 V-ZUG AG, Industriestrasse 66, CH-6302 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
