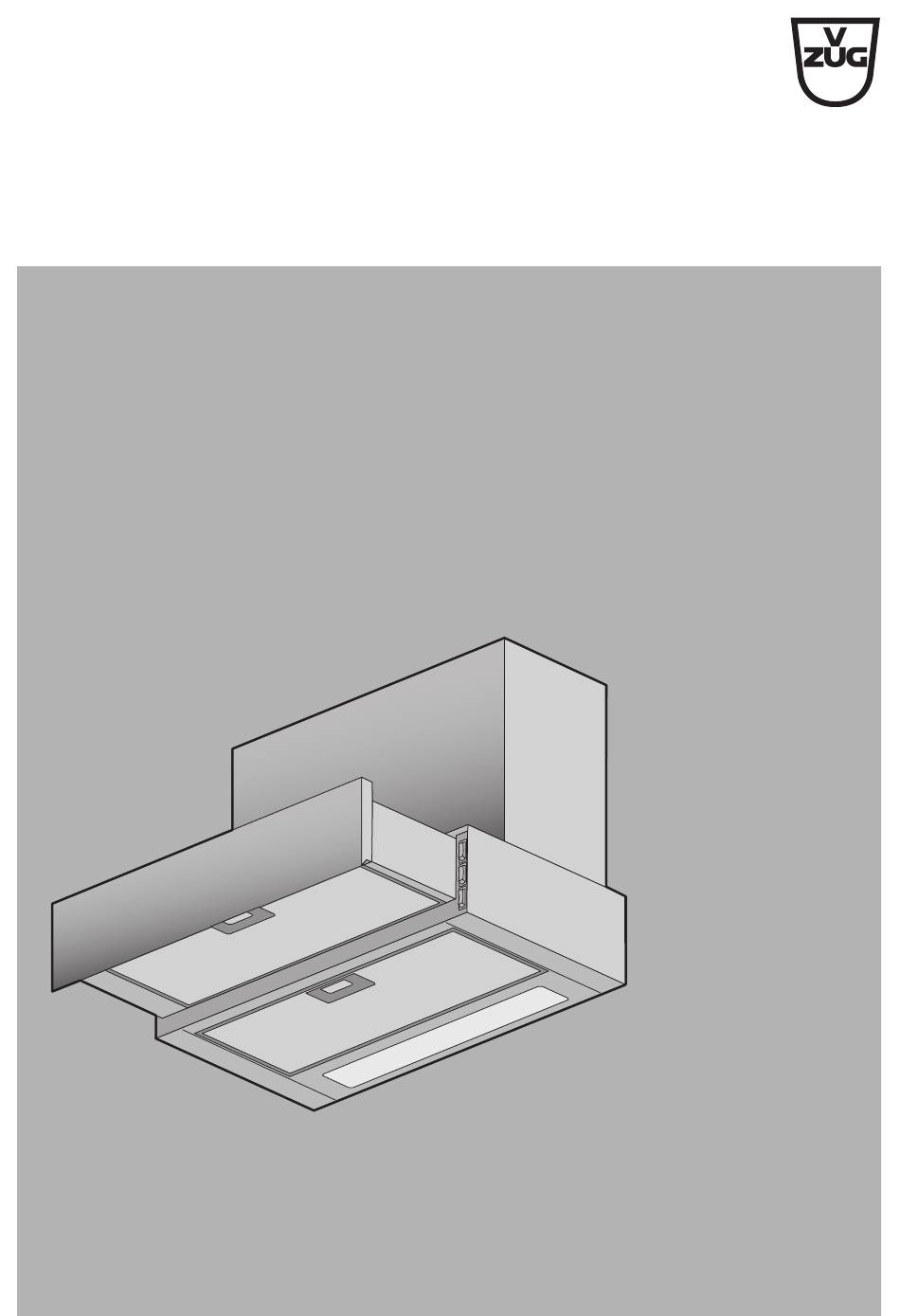

- Seite 1 V-ZUG AG Dunstabzug DF-U5 / DF-U6 Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt. • Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. DF-U5 DF-U6 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 1.1 Vor der ersten Inbetriebnahme ....... . . 4 1.2 Bestimmungsgemässe Verwendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •... -
Seite 5: Bestimmungsgemässe Verwendung
1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. • Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 6: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch • Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden. • Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 7 1 Sicherheitshinweise • Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewähr- leistet sein, z.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann ausschliesslich im Umluftbetrieb eingesetzt werden. Umluftmodell Die über der Kochstelle anfallenden Dünste werden durch das integrierte Gebläse abgesogen. Durch den Metall-Fettfilter wird die Luft gereinigt und anschliessend im Longlife Aktivkohlefilter von Gerüchen befreit. -
Seite 9: Aufbau
2 Gerätebeschreibung Aufbau 1 Flachauszug 2 Bedienungselemente 3 Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter 4 Griffbügel 5 Beleuchtung 6 Beleuchtungsabdeckung... -
Seite 10: Bedienungselemente
2 Gerätebeschreibung Bedienungselemente Beleuchtung Absauggebläse Stufe 1 Stufe 2 Absauggebläse Intensiv Beenden Start Je nach Modell und Ausstattung kann die Ausführung Ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 11: Bedienung
Bedienung Gerät einschalten Die Beleuchtung und das Absauggebläse können erst eingeschalten werden, wenn der Flachauszug herausgezogen ist. Flachauszug herausziehen. ➤ Die beste Wirkung hat das Gerät, wenn der Flachauszug vollständig herausgezogen ist. Absauggebläse ein-/ausschalten Kippschalter je nach gewünschter Lüfterstufe auf I ➤... -
Seite 12: Beleuchtung Ein-/Ausschalten
3 Bedienung Beleuchtung ein-/ausschalten Zum Einschalten Kippschalter auf I stellen. ➤ Zum Ausschalten Kippschalter auf stellen. ➤ Gerät ausschalten Flachauszug vollständig hinein- ➤ schieben. – Absauggebläse und Beleuchtung schalten aus, auch wenn der Kippschalter nicht auf steht. Wird der Flachauszug wieder etwas herausgezogen, schaltet das Absaug- gebläse auf der eingestellten Stufe ein bzw. -
Seite 13: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsauto- maten ausschalten. Aussenseite/Innenseite reinigen Aussenseiten mit leicht feuchtem Tuch –... -
Seite 14: Metall-Fettfilter Mit Integriertem Longlife Aktivkohlefilter
4 Pflege und Wartung Metall-Fettfilter mit integriertem Longlife Aktivkohlefilter Die Filter können gereinigt und reaktiviert (Aktivkohlefilter) werden. Sie müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Nach etwa 3 Jahren müssen die Aktivkohlefilter ersetzt werden, da die Geruchsaufnahmefähigkeit reduziert wird. Die verschmutzten Aktiv- kohlefilter können im Haushaltkehricht entsorgt werden. - Seite 15 4 Pflege und Wartung Fettfilter ausbauen Flachauszug ganz herausziehen. ➤ Versenkte Griffklappe 1 nach hinten drücken. ➤ Fettfilter ist entriegelt und lässt sich nach unten herausnehmen. ➤ Fettfilter einbauen Fettfilter hinten in Aufnahmeschlitze einführen. ➤ Griffklappe 1 nach hinten drücken. ➤...
-
Seite 16: Halogenlampe Ersetzen
4 Pflege und Wartung Halogenlampe ersetzen Schraubsicherung herausdrehen bzw. Sicherungsautomaten ausschalten. Halogenlampen werden durch Betrieb heiss, abkühlen lassen! Flachauszug ganz herausziehen. ➤ Fettfilter ausbauen. ➤ Halogenlampe aus Fassung schrauben und durch neue Halogenlampe ➤ des gleichen Types ersetzen, bezugnehmend zu der Bezeichnung beim Lampengehäuse oder auf dem Typenschild. -
Seite 17: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung • Sicherung oder Sicherung auswechseln. ➤ Sicherungsautomat der Sicherungsautomaten wieder einschalten. ➤ Wohnungs- resp. der Hausinstallation ist defekt. • Unterbruch in Stromver- Stromversorgung überprüfen. ➤ sorgung. -
Seite 18: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Halogenlampe 230 V / 28 W Metall-Fettfilter mit integriertem Aktivkohlefilter Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 19: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. ➤ Fettfilter entfernen. ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 20: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Absauggebläse ....11 Gerätebeschreibung ... . 8 Aktivkohlefilter Griffbügel..... 9 Reaktivieren. - Seite 22 9 Stichwortverzeichnis Service-Center....23 Umluftmodell....8 Servicevertrag ....23 Sicherheit .
-
Seite 23: Reparatur-Service
➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an... -
Seite 24: Kurzanleitung
I stellen. ➤ Ausschalten Beide Kippschalter auf stellen ➤ oder Flachauszug hineinschieben. ➤ V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J672.010-7...
