Inhaltszusammenfassung für V-ZUG DI-RG

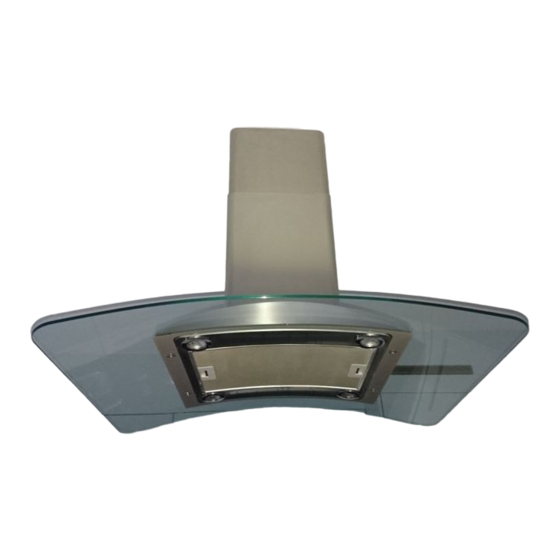

- Seite 1 V-ZUG AG Dunstabzug DI-RG Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Die- se Bedienungsanleitung gilt für das Modell: Modell-Nr. DI-RG Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2009...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Zubehör und Ersatzteile Technische Daten Entsorgung Notizen Stichwortverzeichnis Reparatur-Service Kurzanleitung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensori- schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haus- halt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, ins- besondere an Strom führenden Teilen, dürfen nur durch den Hersteller, sei- nen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. - Seite 8 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 9: Gerätebeschreibung
Gerätebeschreibung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Die über der Kochstelle anfallenden Dünste werden durch ein Gebläse abge- sogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt. -
Seite 10: Ausrüstung
… Gerätebeschreibung Ausrüstung 1 Absauggebläse Beleuchtung 1 Metall-Fettfilter 1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe. Die Stufen 1–3 sind für Dauerbetrieb geeignet. Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 11: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Tasten Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Lüfterstufe Intensivstufe Intensivstufe Beleuchtung Kontrolllampen Lüfterstufe 1 Lüfterstufe 2 / Sättigungsanzeige Metall-Fettfilter Lüfterstufe 3 / Sättigungsanzeige Standard Aktivkohlefilter Intensivstufe Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Betrieb Gerät einschalten / Stufenwahl Durch Antippen der Taste schaltet das Gerät auf der Lüfterstufe 1 ein. – Die Kontrolllampe leuchtet. Durch wiederholtes Antippen der Taste kann die Lüfterstufe 2 oder 3 gewählt werden. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Kon- trolllampen angezeigt. -
Seite 13: Intensivstufe
… Bedienung Intensivstufe Die Intensivstufe kann bei ein- oder ausgeschaltetem Gerät angewählt werden. Durch Antippen der Taste schaltet die Intensivstufe für 5 Minuten ein. – Die Kontrolllampe leuchtet. Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach 5 Minuten wieder auf diese Stufe zurück. Falls die Intensivstufe bei ausgeschaltetem Gerät angewählt wurde, schaltet das Gerät nach 5 Minuten ab. - Seite 14 … Bedienung Sättigungsanzeige Metall-Fettfilter Nach 40 Betriebsstunden blinkt die Kontrolllampe . Der Sättigungsgrad ist erreicht, der Fettfilter muss gereinigt werden. Sättigungsanzeige Standard Aktivkohlefilter Nach 160 Betriebsstunden blinkt die Kontrolllampe . Der Sättigungsgrad ist erreicht, der Standard Aktivkohlefilter muss ausgewechselt werden. Die Sättigungsanzeige ist werkseitig deaktiviert.
-
Seite 15: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Aussenseite / Innenseite reinigen Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas Spülmittel – reinigen und nachtrocknen. -
Seite 16: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Der Fettfilter muss bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer des Fettfilters unbegrenzt. Fettfilter im Geschirrspüler reinigen. Beim Geschirrspüler Programm «Intensiv» – respektive «Stark» – mit war- mem Vorspülen wählen. - Seite 17 … Pflege und Wartung Ausbau Fettfilter Beide Griffe 1 nach innen schieben. Den Fettfilter vorsichtig nach unten aus der Halterung ziehen. Fettfilter nicht beschädigen. Einbau Fettfilter Beide Griffe 1 nach innen schieben. Den Fettfilter in die Halterung einführen und einrasten. Taste mindestens 3 Sekunden gedrückt halten.
-
Seite 18: Standard Aktivkohlefilter Auswechseln
… Pflege und Wartung Standard Aktivkohlefilter auswechseln Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Die Reinigungswirkung von Standard Aktivkohlefiltern baut sich im Laufe des Betriebes ab. Die Filter müssen bei normalem Gebrauch mindestens alle 4 Monate oder immer wenn die Kontrolllampe blinkt, ersetzt werden. -
Seite 19: Halogenlampe Wechseln
… Pflege und Wartung Halogenlampe wechseln Die Schraubsicherung herausdrehen, bzw. den Sicherungsauto- maten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Den Lampenring – mit integriertem Glas – herausdrehen. Die defekte Halogenlampe durch eine Halogen- lampe desselben Typs (max. 20 Watt) ersetzen. Die Halogenlampe nicht mit blossen Hän- den anfassen. -
Seite 20: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung auswechseln. Sicherungsautomat der Sicherungsautomat wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in der Stromversorgung überprüfen. Stromversorgung. Halogenlampe ist defekt. Halogenlampe auswechseln. …... -
Seite 21: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenlampe Metall-Fettfilter Aktivkohlefilter Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 22: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 23: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 24: Notizen
Notizen... -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........9 Halogenlampe....... 10, 19 Aktivkohlefilter......9, 18 Sättigungsanzeige ....14 Standard......14, 18 Inbetriebnahme ......5 Anfragen ........27 Intensivstufe........13 Anzeigeelemente......11 Aufbau..........10 Ausrüstung ........10 Kinder im Haushalt......6 Ausschalten........12 Kurzanleitung........ 28 Bedienung ........12 Luftrückführung ...... - Seite 26 … Stichwortverzeichnis Sättigungsanzeige ....11, 14 Technische Daten ....... 22 Service-Center ......27 Typ ............ 2 Servicevertrag ......27 Typenschild ........22 Sicherheit ........23 Sicherheitshinweise Bei Kindern im Haushalt ..6 Umluftmodell ........9 Bestimmungsgemässe Verwendung ....... 6 Vor der ersten Verpackung ........
-
Seite 27: Reparatur-Service
Typenschild Ihres Gerätes. Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 28: Kurzanleitung
Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung! Betrieb Ausschalten / Rückstellen Sättigungsanzeige Einschalten / Lüfterstufe Intensivstufe Intensivstufe Beleuchtung V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch J872.010-2 Service-Center: Tel. 0800 850 850...
