5.4 WIG-Schweißen
5.4.1

Schutzgasversorgung

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von
Schutzgasflaschen kann zu schweren Verletzungen führen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
5.4.1.1

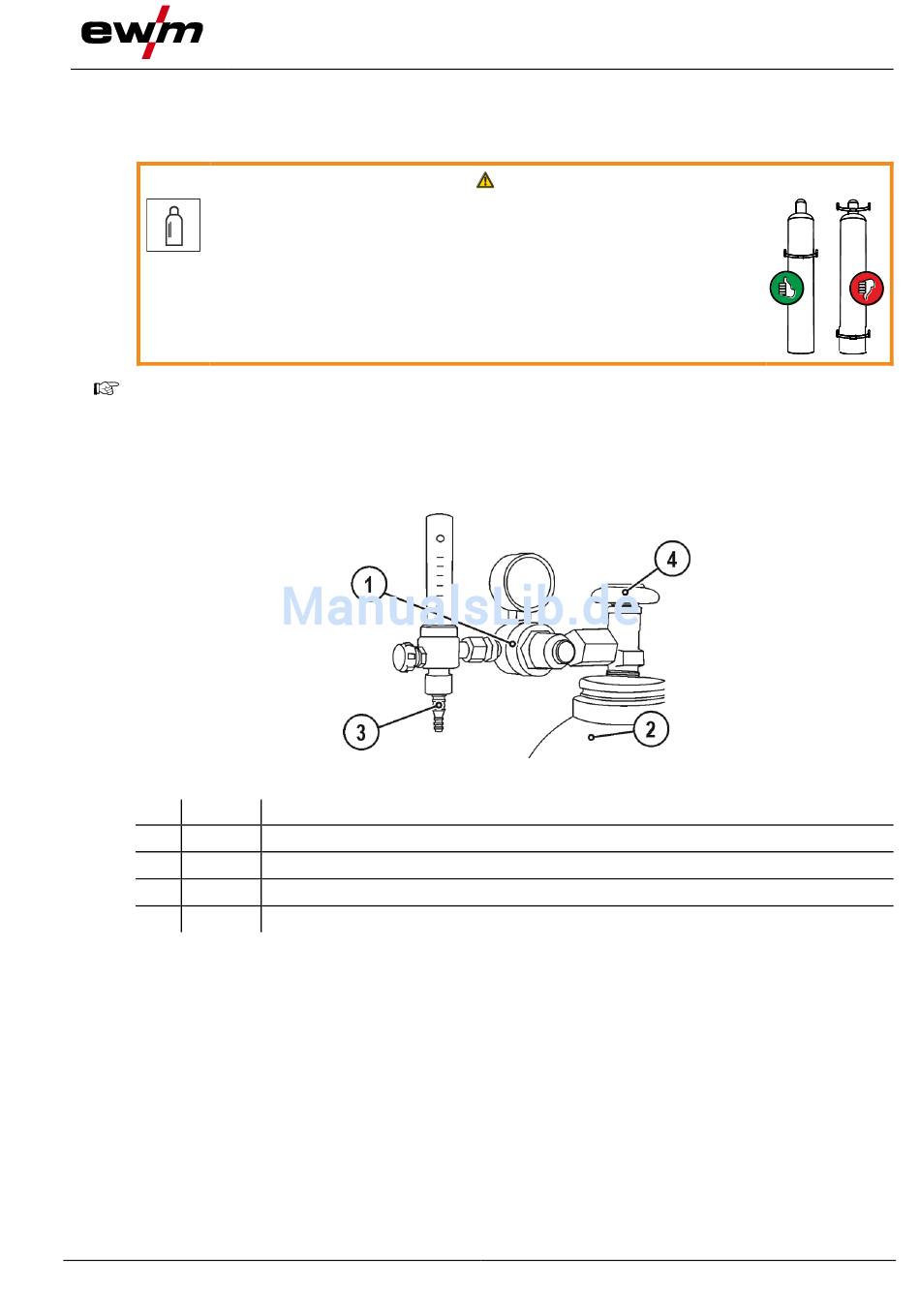

Anschluss Druckminderer

Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
099-002129-EW500
30.08.2016
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aufbau und Funktion
WARNUNG
Abbildung 5-14
WIG-Schweißen
25
